セラムテック

一般電流導入端子

カタログ

通常単価(税別): 13,647円～152,903円

税込単価: 15,012円～168,193円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

優れたセラミックの金属シール技術による電流導入端子。【特長】・絶縁体は、高純度、高強度、低損失アル...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

セラムテック

通常出荷日：5 日目～

よく一緒に見られています

セラムテック

通常出荷日：在庫品1日目

未確定：候補が79型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

一般電流導入端子の外形図と寸法について

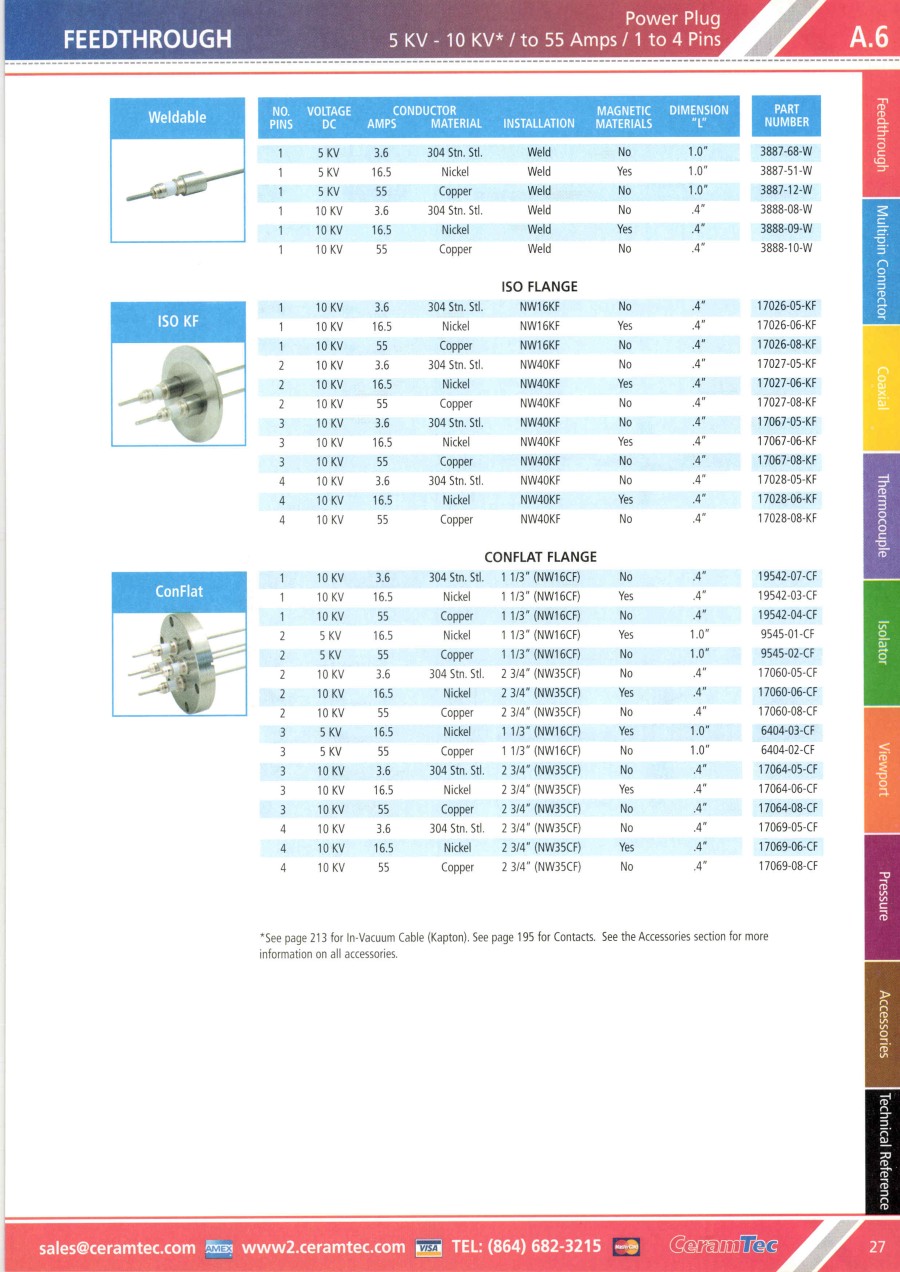

パワープラグ:電圧5KV-10KV/電流55A

Weldable
型番:3887-68-W
型番:3887-51-W
型番:3887-12-W
型番:3888-08-W
型番:3888-09-W
型番:3888-10-W

ISO KF-NW16KF
型番:17026-05-KF
型番:17026-06-KF
型番:17026-08-KF

ISO KF-NW40KF
型番:17027-05-KF
型番:17027-06-KF
型番:17027-08-KF
型番:17067-05-KF
型番:17067-06-KF
型番:17067-08-KF
型番:17028-05-KF
型番:17028-06-KF
型番:17028-08-KF

ConFlat-NW16CF
型番:19542-07-CF
型番:19542-03-CF
型番:6404-03-CF
型番:6404-02-CF
型番:9545-01-CF
型番:9545-02-CF

ConFlat-NW35CF
型番:17060-05-CF
型番:17060-06-CF
型番:17060-08-CF
型番:17064-05-CF
型番:17064-06-CF
型番:17064-08-CF
型番:17069-05-CF
型番:17069-06-CF
型番:17069-08-CF

特長

型番Wタイプは安価で短納期。
型番KF/CFタイプは3888シリーズにKF/CFフランジを溶接したタイプ。

パワープラグ:電圧14KV-20KV/電流55A

Weldable
型番:4275-17-W
型番:4275-15-W
型番:4275-14-W
型番:17575-03-W
型番:4275-22-W
型番:4275-21-W

ISO KF-NW16KF
型番:17036-05-KF
型番:17036-06-KF
型番:17036-08-KF

ISO KF-NW40KF
型番:17037-05-KF
型番:17037-06-KF
型番:17037-08-KF
型番:17068-05-KF
型番:17068-06-KF
型番:17068-08-KF
型番:17038-05-KF
型番:17038-06-KF
型番:17038-08-KF

ConFlat-NW16CF
型番:19543-07-CF
型番:19543-03-CF
型番:19543-04-CF

ConFlat-NW35CF
型番:10287-04-CF
型番:10287-05-CF
型番:10287-03-CF
型番:17065-05-CF
型番:17065-06-CF
型番:17065-08-CF
型番:16709-16-CF
型番:16709-08-CF
型番:16709-10-CF

特長

型番Wタイプは3888シリーズに比べて絶縁セラミックが長く12V対応。
型番KF/CFタイプは4275シリーズにKF/CFフランジを溶接したタイプ。

パワープラグ:電圧5KV-10KV/電流100A

Weldable
型番:6514-02-W
型番:6514-01-W
型番:21032-02-W
型番:21032-01-W

ISO KF-NW16KF
型番:21134-02-KF
型番:21134-01-KF

ISO KF-NW40KF
型番:21158-02-KF
型番:21158-01-KF
型番:21159-02-KF
型番:21159-01-KF
型番:21160-02-KF
型番:21160-01-KF

ConFlat-NW16CF
型番:21131-02-CF
型番:21131-01-CF

ConFlat-NW35CF
型番:21154-02-CF
型番:21154-01-CF
型番:21155-02-CF
型番:21155-01-CF
型番:21156-02-CF
型番:21156-01-CF

特長

型番Wタイプは3888シリーズに比べて電極が太く100Aまで対応。
型番KF/CFタイプは21032シリーズにKF/CFフランジを溶接したタイプ。

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

開発秘話

セラムテック社（セラマシール）は、1951年から電流導入端子の製造を開始し今もなお世界中で使用されています。
以来、お客様の厳しい要求に応えるべく、革新的な解決策を提供するための商品開発を進めています。

型番リスト

表示件数

型番

端子数

電圧(AC)

(kV)

電圧(DC)

(kV)

電流

(A)

電極材質

フランジ規格

フランジ材質

フランジサイズ（呼び）

使用温度範囲（MIN～MAX)

(℃)

対応ベーキング温度範囲

(℃以下)

電極サイズ（管形状電極タイプ）

(inch/mm)

RoHS2（10物質）?

最小発注数量

2	9.8	14	55	銅	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
2	9.8	14	3.6	SUS	[ICF/CF/UFC/UVF] CF	SUS	34	-269～300	205 ～ 450	-	対応	1個
2	9.8	14	16.5	ニッケル	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
4	9.8	14	16.5	ニッケル	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
4	9.8	14	55	銅	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
4	9.8	14	3.6	SUS	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
1	7	10	3.6	SUS	[NW/KF] KF	SUS	16	-25～180	205	-	対応	1個
1	7	10	16.5	ニッケル	[NW/KF] KF	SUS	16	-25～180	205	-	対応	1個
1	7	10	55	銅	[NW/KF] KF	SUS	16	-25～180	205	-	対応	1個
2	7	10	3.6	SUS	[NW/KF] KF	SUS	40	-25～180	205	-	対応	1個
2	7	10	16.5	ニッケル	[NW/KF] KF	SUS	40	-25～180	205	-	対応	1個
4	7	10	3.6	SUS	[NW/KF] KF	SUS	40	-25～180	205	-	対応	1個
4	7	10	16.5	ニッケル	[NW/KF] KF	SUS	40	-25～180	205	-	対応	1個
4	7	10	55	銅	[NW/KF] KF	SUS	40	-25～180	205	-	対応	1個
1	9.8	14	3.6	SUS	[NW/KF] KF	SUS	16	-25～180	205	-	対応	1個
1	9.8	14	16.5	ニッケル	[NW/KF] KF	SUS	16	-25～180	205	-	対応	1個
1	9.8	14	55	銅	[NW/KF] KF	SUS	16	-25～180	205	-	対応	1個
2	9.8	14	3.6	SUS	[NW/KF] KF	SUS	40	-25～180	205	-	対応	1個
2	9.8	14	16.5	ニッケル	[NW/KF] KF	SUS	40	-25～180	205	-	対応	1個
2	9.8	14	55	銅	[NW/KF] KF	SUS	40	-25～180	205	-	対応	1個
4	9.8	14	3.6	SUS	[NW/KF] KF	SUS	40	-25～180	205	-	対応	1個
4	9.8	14	16.5	ニッケル	[NW/KF] KF	SUS	40	-25～180	205	-	対応	1個
4	9.8	14	55	銅	[NW/KF] KF	SUS	40	-25～180	205	-	対応	1個
2	7	10	3.6	SUS	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
2	7	10	16.5	ニッケル	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
2	7	10	55	銅	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
3	7	10	3.6	SUS	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
3	7	10	16.5	ニッケル	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
3	7	10	55	銅	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
3	9.8	14	3.6	SUS	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
3	9.8	14	16.5	ニッケル	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
3	9.8	14	55	銅	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
3	7	10	3.6	SUS	[NW/KF] KF	SUS	40	-25～180	205	-	対応	1個
3	7	10	16.5	ニッケル	[NW/KF] KF	SUS	40	-25～180	205	-	対応	1個
3	7	10	55	銅	[NW/KF] KF	SUS	40	-25～180	205	-	対応	1個
3	9.8	14	3.6	SUS	[NW/KF] KF	SUS	40	-25～180	205	-	対応	1個
3	9.8	14	16.5	ニッケル	[NW/KF] KF	SUS	40	-25～180	205	-	対応	1個
3	9.8	14	55	銅	[NW/KF] KF	SUS	40	-25～180	205	-	対応	1個
4	7	10	3.6	SUS	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
4	7	10	16.5	ニッケル	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
4	7	10	55	銅	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
1	9.8	14	3.6	SUS	フランジ無し	-	-	-269～300	205 ～ 450	-	対応	2個
1	7	10	16.5	ニッケル	[ICF/CF/UFC/UVF] CF	SUS	34	-269～300	205 ～ 450	-	対応	1個
1	7	10	3.6	SUS	[ICF/CF/UFC/UVF] CF	SUS	34	-269～300	205 ～ 450	-	対応	1個
1	9.8	14	16.5	ニッケル	[ICF/CF/UFC/UVF] CF	SUS	34	-269～300	205 ～ 450	-	対応	1個
1	7	10	55	銅	[ICF/CF/UFC/UVF] CF	SUS	34	-269～300	205 ～ 450	-	対応	1個
1	9.8	14	3.6	SUS	[ICF/CF/UFC/UVF] CF	SUS	34	-269～300	205 ～ 450	-	対応	1個
1	7	10	100	銅	フランジ無し	-	-	-269～300	205 ～ 450	-	対応	2個
1	7	10	30	ニッケル	フランジ無し	-	-	-269～300	205 ～ 450	-	対応	1個
1	7	10	100	銅	[ICF/CF/UFC/UVF] CF	SUS	34	-269～300	205 ～ 450	-	対応	1個
1	7	10	30	ニッケル	[ICF/CF/UFC/UVF] CF	SUS	34	-269～300	205 ～ 450	-	対応	1個
1	7	10	100	銅	[NW/KF] KF	SUS	16	-25～180	205	-	対応	1個
1	7	10	30	ニッケル	[NW/KF] KF	SUS	16	-25～180	205	-	対応	1個
2	7	10	100	銅	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
2	7	10	30	ニッケル	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
3	7	10	100	銅	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
3	7	10	30	ニッケル	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
4	7	10	100	銅	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
4	7	10	30	ニッケル	[ICF/CF/UFC/UVF] CF	SUS	70	-269～300	205 ～ 450	-	対応	1個
2	7	10	100	銅	[NW/KF] KF	SUS	40	-25～180	205	-	対応	1個

通常単価(税別) (税込単価)	通常出荷日

66,137円 ( 72,751円 )	14日目
68,679円 ( 75,547円 )	14日目
61,811円 ( 67,992円 )	14日目
82,555円 ( 90,811円 )	14日目
78,921円 ( 86,813円 )	14日目
82,555円 ( 90,811円 )	14日目
41,889円 ( 46,078円 )	14日目
40,171円 ( 44,188円 )	14日目
41,013円 ( 45,114円 )	14日目
53,033円 ( 58,336円 )	14日目
58,925円 ( 64,818円 )	14日目
99,306円 ( 109,237円 )	14日目
102,696円 ( 112,966円 )	14日目
85,232円 ( 93,755円 )	14日目
45,516円 ( 50,068円 )	14日目
42,538円 ( 46,792円 )	14日目
42,538円 ( 46,792円 )	14日目
65,446円 ( 71,991円 )	14日目
72,718円 ( 79,990円 )	14日目
65,446円 ( 71,991円 )	14日目
87,411円 ( 96,152円 )	14日目
87,411円 ( 96,152円 )	14日目
87,411円 ( 96,152円 )	14日目
49,563円 ( 54,519円 )	14日目
49,778円 ( 54,756円 )	14日目
49,563円 ( 54,519円 )	15日目
70,610円 ( 77,671円 )	14日目
72,918円 ( 80,210円 )	14日目
68,630円 ( 75,493円 )	14日目
83,777円 ( 92,155円 )	14日目
86,994円 ( 95,693円 )	14日目
86,762円 ( 95,438円 )	14日目
70,610円 ( 77,671円 )	14日目
72,918円 ( 80,210円 )	14日目
68,630円 ( 75,493円 )	14日目
72,748円 ( 80,023円 )	14日目
72,748円 ( 80,023円 )	14日目
70,343円 ( 77,377円 )	14日目
89,351円 ( 98,286円 )	14日目
92,613円 ( 101,874円 )	14日目
85,590円 ( 94,149円 )	14日目
19,138円 ( 21,052円 )	5日目
31,751円 ( 34,926円 )	14日目
28,227円 ( 31,050円 )	14日目
55,294円 ( 60,823円 )	14日目
35,690円 ( 39,259円 )	14日目
44,563円 ( 49,019円 )	14日目
32,130円 ( 35,343円 )	在庫品1日目当日出荷可能
39,601円 ( 43,561円 )	5日目
43,087円 ( 47,396円 )	14日目
46,324円 ( 50,956円 )	14日目
38,778円 ( 42,656円 )	14日目
46,324円 ( 50,956円 )	14日目
68,558円 ( 75,414円 )	14日目
89,893円 ( 98,882円 )	14日目
96,668円 ( 106,335円 )	14日目
119,224円 ( 131,146円 )	14日目
123,017円 ( 135,319円 )	14日目
152,903円 ( 168,193円 )	14日目
73,159円 ( 80,475円 )	14日目

基本情報

基本情報

優れたセラミックの金属シール技術による電流導入端子。
【特長】
・絶縁体は、高純度、高強度、低損失アルミナセラミックスを使用。
・化学物質への耐性もあり、腐食性の環境に耐えられる。
・電極材質は、ステンレス、ニッケル、モリブデン、銅、がある。
・一般的なパワープラグと、高電流のハイパワープラグで溶接タイプ、フランジタイプがある。
【用途】
・半導体処理装置、粒子加速器、炉、分析装置、真空薄膜装置、衛星計測、X線装置等に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

セラムテック
コンタクトピン
電極と電線の接続部品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
