モータ駆動バタフライバルブ MBV-LDII-MP シリーズ
- 通常単価(税別)
- 230,054円～302,012円
- 税込単価
- 253,059円～332,213円
【特長】・フルクローズ（全閉）とコンダクタンス調整が1台で出来、最少のコンダク...
詳細情報を確認する商品情報
外形図
MBV-JIS LDII-MPシリーズ
MBV-ISO LDII-MPシリーズ
MBV-CF LDII-MPシリーズ
MBV-NW LDII-MPシリーズ
規格表
※型式の（ ）内はモータ位置タイプが入ります。（4位置より選択）
※本仕様は改良のため、予告なく変更することがあります。

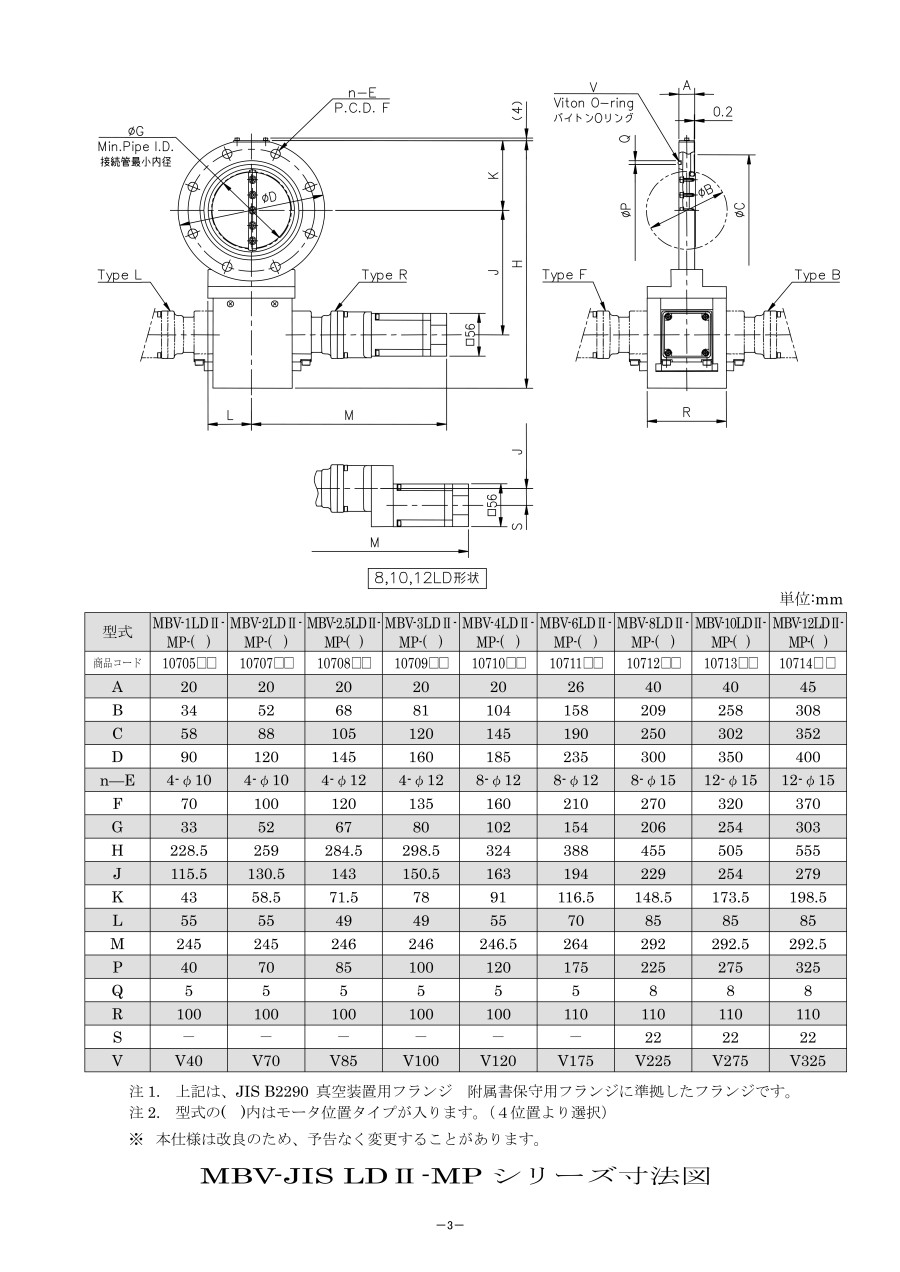

MBV-JIS LDII-MPシリーズ
注：上記は、JIS B2290 真空装置用フランジ 附属書 保守用フランジに準拠したフランジです。
MBV-ISO LDII-MPシリーズ
注：上記は、ISO1609 Vacuum technology-Flange dimensionsに準拠したフランジです。
MBV-CF LDII-MPシリーズ
注1：上記は、ISO/TS 3669-2 Vacuum technology-Bakable flanges-Part2: Dimensions of knife-edge flangesに準拠したフランジです。
注2：CF40には、漏れ探し溝はありません。
MBV-NW LDII-MPシリーズ
注：取付はフジ・テクノロジー製マルチクランプをご使用ください。それ以外のクランプをご使用の場合には、クランプの形状によりバルブが取り付かない場合があります。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
238,802円 ( 262,682円 ) | 15日目 |
300,171円 ( 330,188円 ) | 15日目 |
300,171円 ( 330,188円 ) | 15日目 |
230,054円 ( 253,059円 ) | 15日目 |
302,012円 ( 332,213円 ) | 15日目 |
詳細情報
基本情報
【特長】
・フルクローズ（全閉）とコンダクタンス調整が1台で出来、最少のコンダクタンス制御も可能です。
・差圧状態（真空-大気圧）からオープンさせることができます。
・高精度ギヤヘッドの採用により位置精度の再現性が優れています。
・全閉・全開の他、最大14ポジションの任意の位置に停止させることができます。
・ポジショニング設定は、ティーチングボックスやパソコンソフトで簡単に行えます。
・制御用オプション部品を追加することにより、自動圧力制御バルブとしても使用できます。
・角度インジケータにより外部から弁体の位置が確認できます。
・モータ位置が選択できることで、さまざまなレイアウトへ柔軟に対応可能となり、設置する排気系のスペースを有効活用できます。
・フルクローズ（全閉）位置検出用フォトセンサを標準装備。
