手動スロットルバタフライバルブ_AXシリーズ
- 通常単価(税別)
- 81,029円～191,520円
- 税込単価
- 89,132円～210,672円
開度表示・ロック機構付。バタフライバルブはストレート配管であり、面間が超薄型であるため、同じ口径で比較...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
SBVM-JIS AXIIシリーズ
SBVM-ISO AXIIシリーズ
SBVM-CF AXIIシリーズ
SBVM-NW AXIIシリーズ
規格表
※本仕様は改良のため、予告なく変更することがあります。
SBVM-JIS AXIIシリーズ
注：上記は、JIS B2290 真空装置用フランジ 附属書 保守用フランジに準拠したフランジです。

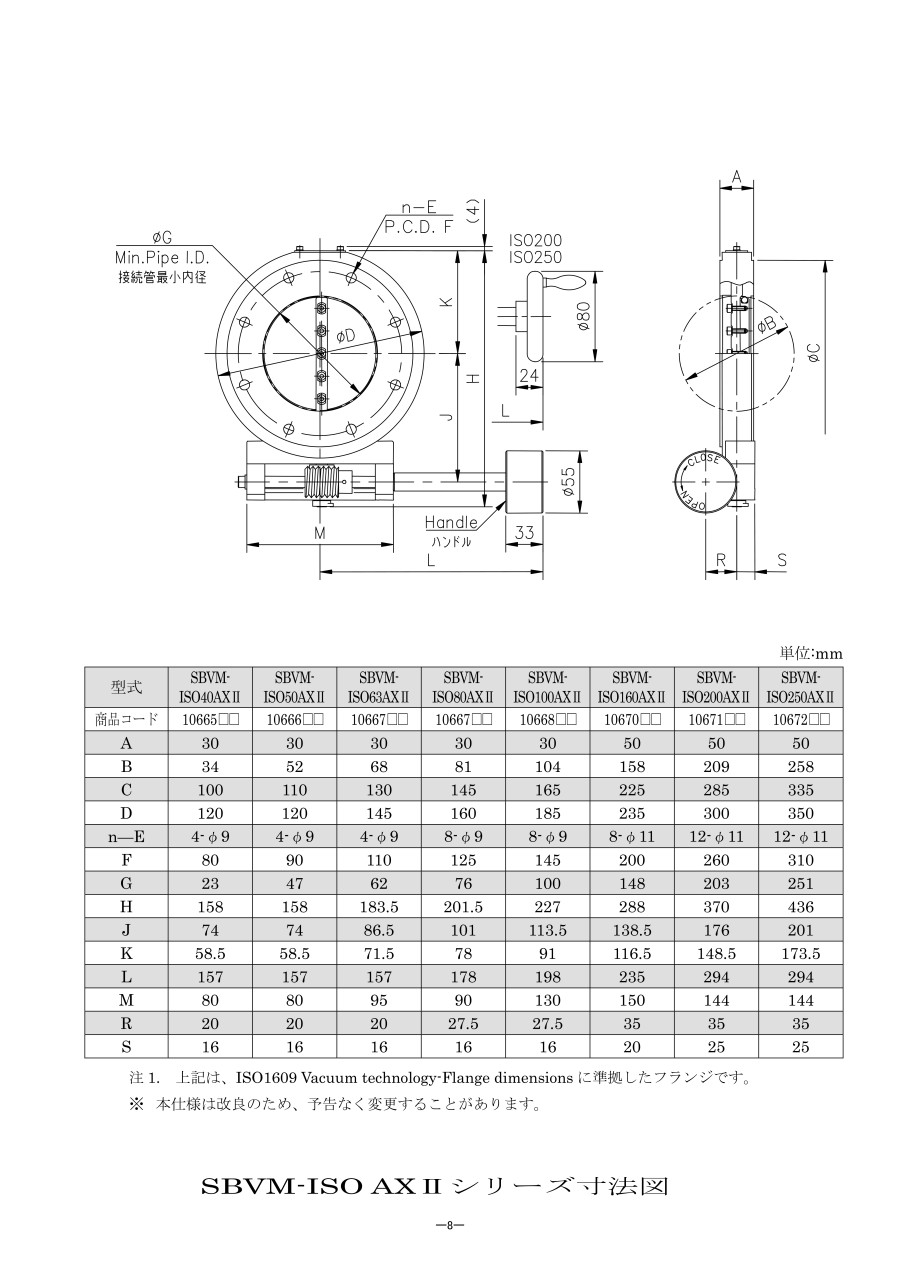

SBVM-ISO AXIIシリーズ
注：上記は、ISO1609 Vacuum technology-Flange dimensionsに準拠したフランジです。
SBVM-CF AXIIシリーズ
注1：上記は、ISO/TS 3669-2 Vacuum technology-Bakable flanges-Part2: Dimensions of knife-edge flangesに準拠したフランジです。
注2：CF40には、漏れ探し溝はありません。
SBVM-NW AXIIシリーズ
注：取付はフジ・テクノロジー製マルチクランプをご使用ください。それ以外のクランプをご使用の場合には、クランプの形状によりバルブが取り付かない場合があります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
81,846円 ( 90,031円 ) | 15日目 |
82,870円 ( 91,157円 ) | 15日目 |
82,870円 ( 91,157円 ) | 21日目 |
102,308円 ( 112,539円 ) | 15日目 |
92,077円 ( 101,285円 ) | 15日目 |
101,285円 ( 111,414円 ) | 15日目 |
105,890円 ( 116,479円 ) | 15日目 |
116,939円 ( 128,633円 ) | 15日目 |
133,511円 ( 146,862円 ) | 15日目 |
144,561円 ( 159,017円 ) | 15日目 |
165,740円 ( 182,314円 ) | 15日目 |
179,550円 ( 197,505円 ) | 15日目 |
81,029円 ( 89,132円 ) | 15日目 |
85,723円 ( 94,295円 ) | 15日目 |
91,157円 ( 100,273円 ) | 15日目 |
95,345円 ( 104,880円 ) | 15日目 |
141,800円 ( 155,980円 ) | 15日目 |
145,205円 ( 159,726円 ) | 15日目 |
177,710円 ( 195,481円 ) | 15日目 |
191,520円 ( 210,672円 ) | 15日目 |
81,029円 ( 89,132円 ) | 15日目 |
90,236円 ( 99,260円 ) | 15日目 |
91,157円 ( 100,273円 ) | 15日目 |
100,364円 ( 110,400円 ) | 15日目 |
101,285円 ( 111,414円 ) | 15日目 |
110,492円 ( 121,541円 ) | 15日目 |
111,414円 ( 122,555円 ) | 15日目 |
122,462円 ( 134,708円 ) | 15日目 |
141,800円 ( 155,980円 ) | 15日目 |
152,849円 ( 168,134円 ) | 15日目 |
177,710円 ( 195,481円 ) | 15日目 |
191,520円 ( 210,672円 ) | 15日目 |
97,193円 ( 106,912円 ) | 31日目 |
107,423円 ( 118,165円 ) | 15日目 |
96,681円 ( 106,349円 ) | 31日目 |
117,655円 ( 129,421円 ) | 15日目 |
110,492円 ( 121,541円 ) | 15日目 |
119,700円 ( 131,670円 ) | 15日目 |
138,116円 ( 151,928円 ) | 15日目 |
135,354円 ( 148,889円 ) | 15日目 |
151,927円 ( 167,120円 ) | 15日目 |
162,977円 ( 179,275円 ) | 15日目 |
詳細情報
基本情報
開度表示・ロック機構付。
バタフライバルブはストレート配管であり、面間が超薄型であるため、同じ口径で比較した場合、バタフライバルブは、真空装置用バルブの中で配管への取り付け幅が薄いという特徴があります。
この面間の薄さが開口コンダクタンスの値を大きくすることで、効率の良い排気を可能にしています。
【特長】
・ウォーム・ウォームホイルを採用し、手動でスロットルハンドルを回すことにより、任意にコンダクタンスが可変でき、排気流量の絞りを手動で簡単に行えます
・操作は軽く、確実で再現性に優れており手動バルブとして、全開、全閉も出来る便利なバルブです
・真空チャンバの圧力を一定に保つ装置では、メイン排気ラインで排気流量コントロールができれば最良であるが、小口径のバイパス配管等やメイン排気ラインへコンダクタンスバルブを入れコントロールすることが必要な場合に、手動で弁開度を任意の位置に固定しコンダクタンスを調整できるコンダクタンスバルブとしての特徴を発揮します
