バタフライバルブ・AXOIIシリーズ
- 通常単価(税別)
- 81,846円～204,616円
- 税込単価
- 90,031円～225,078円
【特長】・新しくなった機構により100万回開閉及び2年保証の高機能タイプです。...
詳細情報を確認する- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
BV-JIS AXOIIシリーズ
BV-ISO AXOIIシリーズ
BV-CF AXOIIシリーズ
BV-NW AXOIIシリーズ
規格表
※本仕様は改良のため、予告なく変更することがあります。

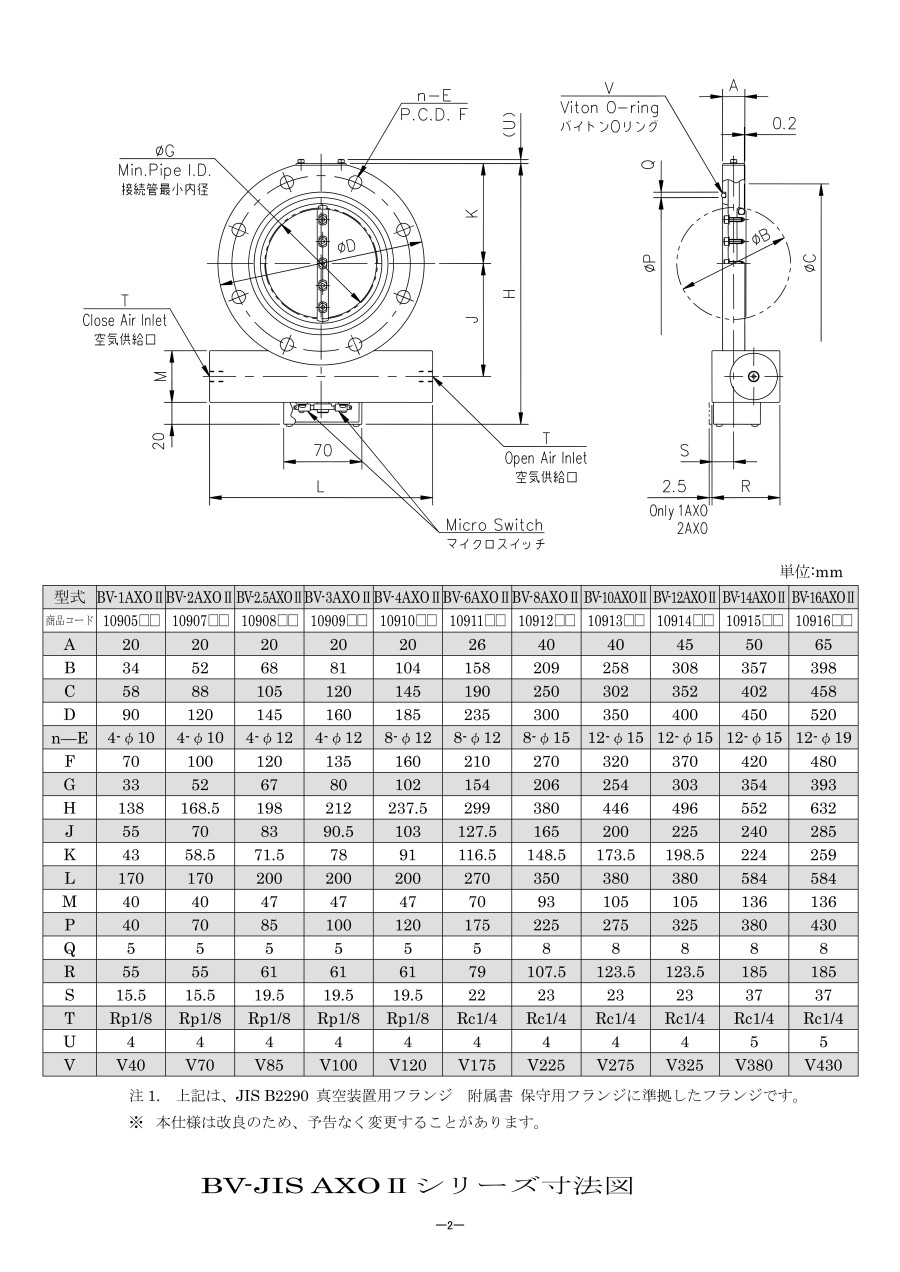

BV-JIS AXOIIシリーズ
注：上記は、JIS B2290 真空装置用フランジ 付属書 保守用フランジに準拠したフランジです。
BV-ISO AXOIIシリーズ
注：上記は、ISO1609 Vacuum technology-Flange dimensionsに準拠したフランジです。
BV-CF AXOIIシリーズ
注1：上記は、ISO/TS 3669-2 Vacuum technology-Bakable flanges-Part2: Dimensions of knife-edge flangesに準拠したフランジです。
注2：CF40には、漏れ探し溝はありません。
BV-NW AXOIIシリーズ
注：取付はフジ・テクノロジー製マルチクランプをご使用ください。それ以外のクランプをご使用の場合には、クランプの形状によりバルブが取り付かない場合があります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
81,846円 ( 90,031円 ) | 15日目 |
92,078円 ( 101,286円 ) | 15日目 |
102,308円 ( 112,539円 ) | 15日目 |
112,539円 ( 123,793円 ) | 15日目 |
143,232円 ( 157,555円 ) | 15日目 |
170,086円 ( 187,095円 ) | 15日目 |
90,032円 ( 99,035円 ) | 15日目 |
101,285円 ( 111,414円 ) | 15日目 |
157,555円 ( 173,311円 ) | 15日目 |
197,455円 ( 217,201円 ) | 15日目 |
90,032円 ( 99,035円 ) | 15日目 |
101,285円 ( 111,414円 ) | 15日目 |
112,539円 ( 123,793円 ) | 15日目 |
123,793円 ( 136,172円 ) | 15日目 |
157,555円 ( 173,311円 ) | 15日目 |
197,455円 ( 217,201円 ) | 15日目 |
97,193円 ( 106,912円 ) | 15日目 |
107,423円 ( 118,165円 ) | 15日目 |
122,769円 ( 135,046円 ) | 15日目 |
133,000円 ( 146,300円 ) | 15日目 |
163,693円 ( 180,062円 ) | 15日目 |
204,616円 ( 225,078円 ) | 15日目 |
詳細情報
基本情報
【特長】
・新しくなった機構により100万回開閉及び2年保証の高機能タイプです。
・ダブルエアーシリンダ方式を採用することにより、弁体開時にはエアー推力が倍増し、さらにエアーダンパー機構により衝撃力は緩和されました。
・バイパス流路及びアシスト室をシリンダ内に設けたものがダブルシリンダ方式です。
・バイパス流路は弁体開側シリンダ室からアシスト室（弁体閉側シリンダ室のピストン裏側）につながっており、その口径は空気供給口の口径より十分に小さくしてあります。
・この機構によりアシスト室に十分な空気が供給（排出）される前にピストン運動が始まりますので、弁体開（閉）時には、アシスト室内の圧力は負（加）圧となり、アシスト室がエアークッションの働きをして衝撃力を緩和します。
カタログ
