中央精機

自動ステージ XY クロスローラ型

自動ステージ XY クロスローラ型
未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

ALD-106-H1PC

ALD-106-H1PC 寸法図

ALD-904-H1PC

ALD-904-H1PC 寸法図

製品仕様

外観図

ALD-106-H1PC

ALD-106-H1PC 商品イメージ

ALD-904-H1PC

ALD-904-H1PC 商品イメージ

センサ動作論理とタイミングチャート

センサ動作論理とタイミングチャート イメージ

仕様

ALD-106-H1PC

  • 移動方向：XY軸2方向
  • 移動量：±30mm
  • ステージ面：125mm×125mm
  • 使用モータ：PK545NBW相当（5線式ペンタゴン結線、0.75A/相）
  • 分解能：0.002mm
  • 送りねじ仕様：ボールねじ
  • 送りねじリード：1mm
  • 移動ガイド：V溝とクロスローラ
  • 移動精度HV：真直度（水平・垂直）0.004mm
  • 位置決め精度：0.006mm
  • 繰り返し精度：±0.0005mm
  • ロストモーション：0.001mm
  • XY直交度：0.008mm
  • モーメント剛性：ヨー剛性 0.2sec/N・cm　ピッチ剛性 0.15sec/N・cm　ロール剛性 0.15sec/N・cm
  • 耐荷重：343N（35kgf）
  • 質量：9.8kg
  • 最高速度：16mm/sec
  • 主要材質/表面処理：鋼材/カニゼンメッキ（テーブル）、塗装（ベース）
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALD-904-H1PC

  • 移動方向：XY軸2方向
  • 移動量：±20mm
  • ステージ面：90mm×90mm
  • 使用モータ：PK545NBW相当（5線式ペンタゴン結線、0.75A/相）
  • 分解能：0.002mm
  • 送りねじ仕様：ボールねじ
  • 送りねじリード：1mm
  • 移動ガイド：V溝とクロスローラ
  • 移動精度HV：真直度（水平・垂直）0.003mm
  • 位置決め精度：0.005mm
  • 繰り返し精度：±0.0006mm
  • ロストモーション：0.001mm
  • XY直交度：0.006mm
  • モーメント剛性：ヨー剛性 0.6sec/N・cm　ピッチ剛性 0.4sec/N・cm　ロール剛性 0.4sec/N・cm
  • 耐荷重：166N（17kgf）
  • 質量：5.6kg
  • 最高速度：16mm/sec
  • 主要材質/表面処理：鋼材/カニゼンメッキ（テーブル）、塗装（ベース）
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

型番リスト

表示件数
  • 1
    • 型番
    注文停止中
    ALD-106-H1PC
    注文停止中
    ALD-904-H1PC

    ステージ面(長さ)

    (mm)

    ステージ面(幅)

    (mm)

    ステージ面厚さ H

    (mm)

    ストローク(X距離)

    (mm)

    ストローク(Y距離)

    (mm)

    耐荷重

    (N)

    モーメント剛性 ピッチ剛性

    ("/N・cm)

    モーメント剛性 ヨー剛性

    ("/N・cm)

    モーメント剛性 ロール剛性

    ("/N・cm)

    		最小発注数量
    125
    125
    100
    ±30
    ±30
    343
    0.15
    0.2
    0.15
    1個
    90
    90
    90
    ±20
    ±20
    166
    0.4
    0.6
    0.4
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    585,954円
    ( 644,549円 )
    80日目
    472,544円
    ( 519,798円 )
    39日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・移動ガイドにV溝とクロスローラを使用した高精度の自動XYステージです
    ・移動ガイドとボールねじにはクリーンルームグリースを塗布しています
    ・各種センサ、ワークの自動位置決め用途に使用できます
    ・原点前センサおよびリミットセンサは位置の調整が可能です

    商品担当おすすめ

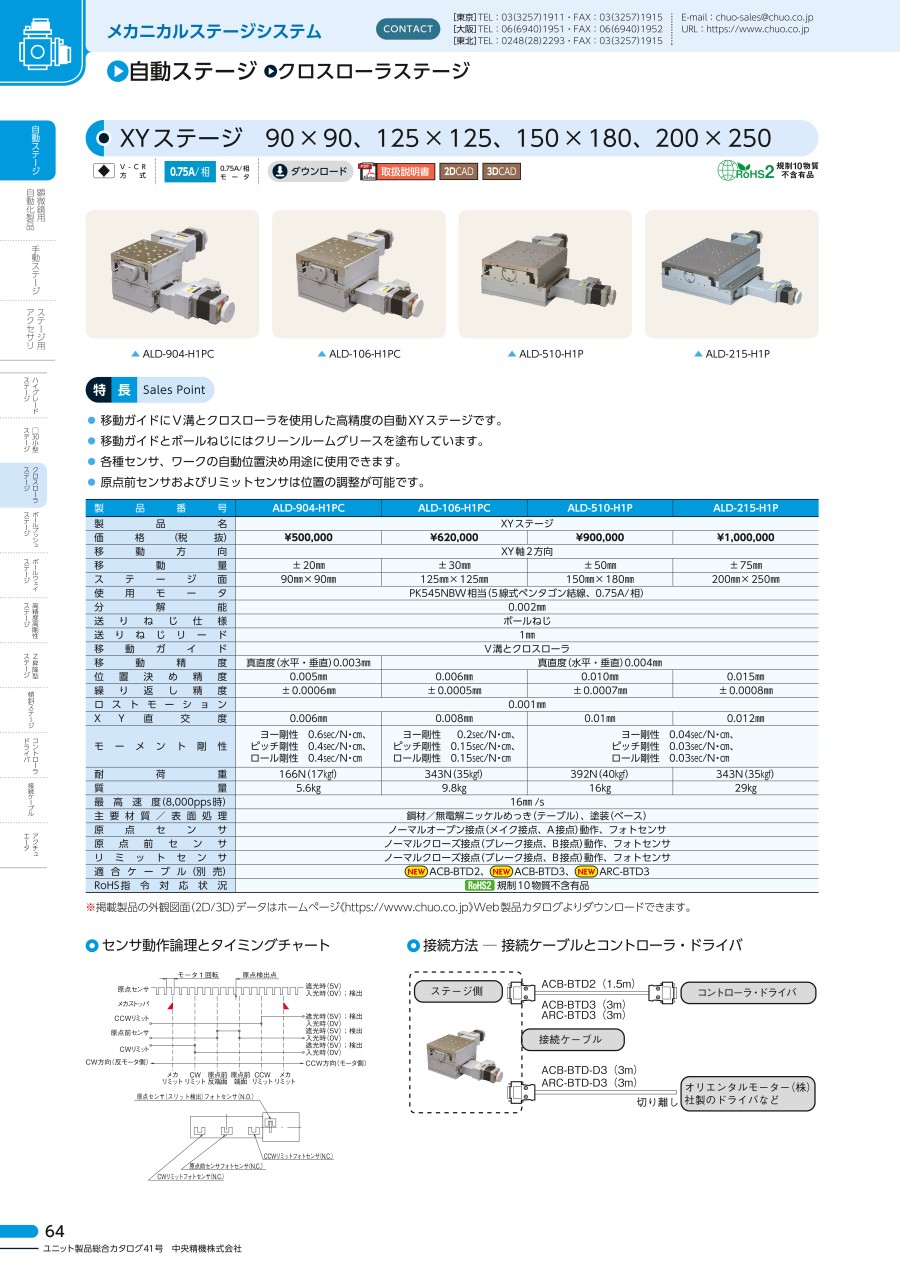

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    自動ステージ XY クロスローラ型のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qモータ交換はできますか。
    A
    変更の可否もありますのでお問い合わせください。
