中央精機

Xステージ クロスローラステージ（自動ステージ）

Xステージ クロスローラステージ（自動ステージ） ALS-904-H1PC

型番:

ALS-904-H1PC
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

ALS-904-H1PCの仕様・寸法情報

種類
Xステージ
使用モータ
[5相ステッピングモータ標準] PK545NBW相当
主要素材
鋼材
移動ガイド
[クロスローラ] V溝とクロスローラ
ステージ面(長さ)(mm)
90
ステージ面(幅)(mm)
90
ステージ面厚さ H(mm)
45
ストローク(X距離)(mm)
±20
表面処理
カニゼンメッキ
耐荷重（範囲）(N)
100.1～
耐荷重(N)
196
モーメント剛性 ピッチ剛性("/N・cm)
0.3
モーメント剛性 ヨー剛性("/N・cm)
0.3
モーメント剛性 ロール剛性("/N・cm)
0.1
移動方向
X軸1方向
スケール
なし
送りねじリード(mm)
1
-
-

商品情報

外形図

ALS-904-H1PC 寸法図

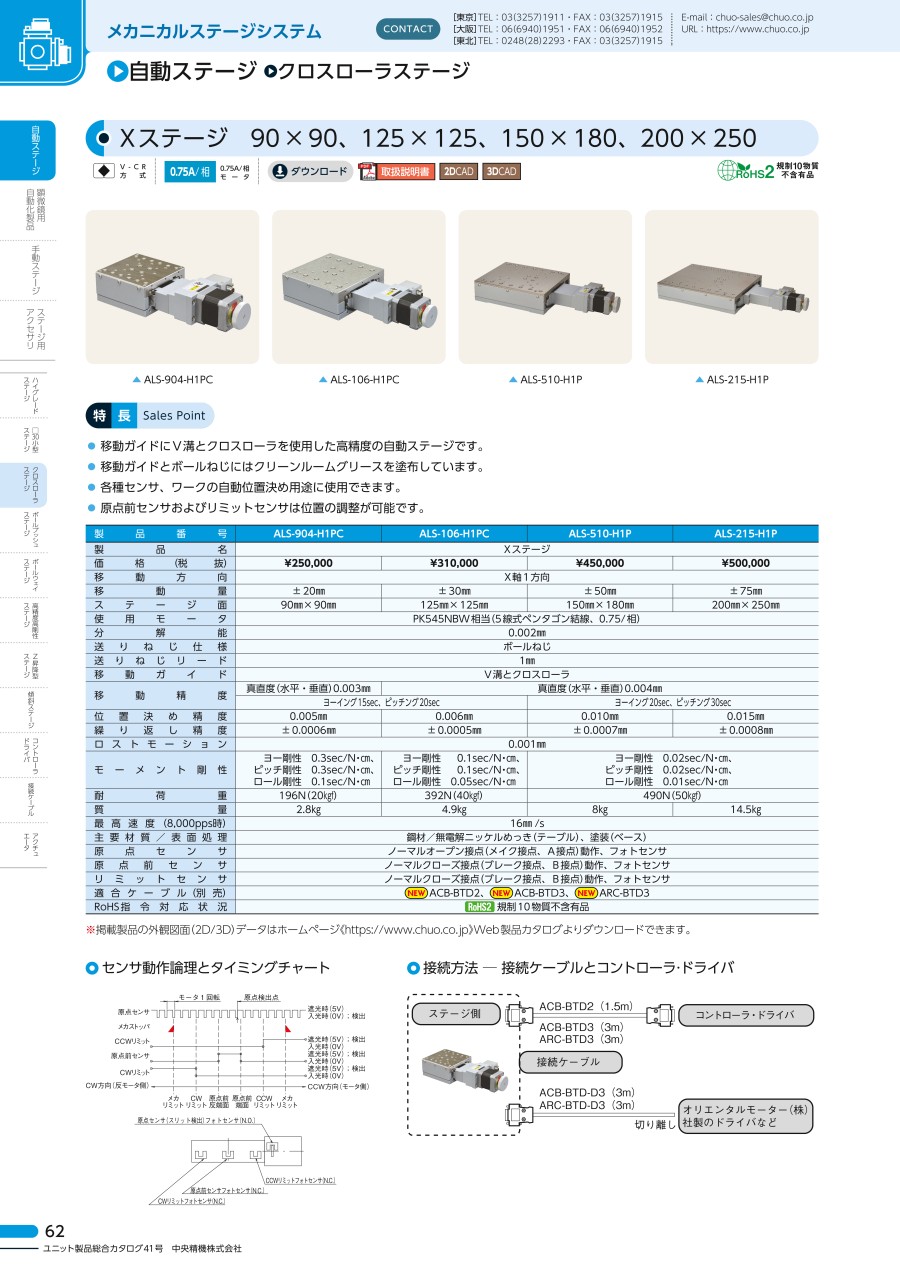

製品仕様

ALS-904-H1PC 商品イメージ
  • 移動方向：X軸1方向
  • 移動量：±20mm
  • ステージ面：90mm×90mm
  • 使用モータ：PK545NBW相当（5線式ペンタゴン結線、0.75A/相）
  • 分解能：0.002mm
  • 送りねじ仕様：ボールねじ
  • 送りねじリード：1mm
  • 移動ガイド：V溝とクロスローラ
  • 移動精度HV：真直度（水平・垂直）0.003mm
  • 位置決め精度：0.005mm
  • 繰り返し精度：±0.0006mm
  • ロストモーション：0.001mm
  • モーメント剛性：ヨー剛性 0.3sec/N・cm
  • ピッチ剛性 0.3sec/N・cm
  • ロール剛性 0.1sec/N・cm
  • 耐荷重：196N（20kgf）
  • 質量：2.8kg
  • 最高速度：16mm/sec
  • 主要材質／表面処理：鋼材／カニゼンメッキ（テーブル）、塗装（ベース）
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

センサ動作論理とタイミングチャート

センサ動作論理とタイミングチャート イメージ

型番リスト

表示件数
  • 1
    • 型番
    ALS-904-H1PC
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    236,272円
    ( 259,899円 )
    39日目
  • 1

    • 詳細情報

    基本情報

    移動ガイドにV溝とクロスローラを使用した高精度のXステージ クロスローラステージ （自動ステージ）。
    【特長】
    ・移動ガイドにV溝とクロスローラを使用した高精度の自動ステージです。
    ・移動ガイドとボールねじにはクリーンルームグリースを塗布しています。
    ・原点前センサおよびリミットセンサは位置の調整が可能です。
    【用途】
    ・各種センサ、ワークの自動位置決め用途に使用できます。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    Xステージ クロスローラステージ（自動ステージ）の型番ALS-904-H1PCのページです。 型番ALS-904-H1PCに関する仕様情報を記載しております。
    Xステージ クロスローラステージ（自動ステージ）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qモータ交換はできますか。
    A
    変更の可否もありますのでお問い合わせください。
