ツールスコープ IL型鏡筒
- 通常単価(税別)
- 82,696円
- 税込単価
- 90,966円
被検物に近付けて見るLED落射照明内蔵式TVカメラ鏡筒。【特長】・対物レンズ5...
詳細情報を確認する- 鏡筒種類
- IL型鏡筒
- 接眼レンズ倍率
- なし
- 機械筒長
- 163mm
- 光源
- 白色LED。照明のケーブル長1.8m
- 電源
- 専用電源TS-EP2A ACアダプタ（ケーブル長1.8m)
未確定：候補が2型番あります。
商品情報
外形図
製品仕様
照明装置がライトガイド仕様
- 鏡筒の種類：傾斜角45°、TV鏡筒付、LED内蔵落射照明式
- 対物レンズ：OB-3
- 接眼レンズ：OC-10 ※視野が欠ける場合あり
- 照明装置が白色LED光源の製品
レンズ倍率組み合わせ表
| TV-IHB、TV-ILCレンズ組み合わせ表 | |||||
|---|---|---|---|---|---|
| 対物レンズ | OB-3 | OB-5 | OB-10 | OB-20 | LWD-20 |
| 対物レンズの長さ | 21mm | 21mm | 29.5mm | 35.5mm | 31mm |
| 作動距離(W.D.) | 34mm | 13mm | 6.5mm | 1.5mm | 5.8mm |
仕様
| 型番 | TV-ILC |
|---|---|
| 製品名 | IL型鏡筒 |
| 鏡筒の種類 | 直筒、TV鏡筒付、LED内蔵落射照明式 |
| 機械筒長 | 163mm |
| 適合対物レンズ | OB-3、OB-5、OB-10、OB-20、LWD-20 |
| Cマウン卜 | 32山／25.4mm、フランジ焦点距離17.526mm |
| 光源 | 白色LED、照明のケーブル長1.8m |
| 電源 | 専用電源TS-EP2A ACアダプタ付（ケーブル長1.8m） |
| 質量 | 鏡筒0.6kg、電源0.5kg、ACアダプタ0.1kg |
| 付属品 | 電源（TS-EP2A）、ACアダプタ（入力側AC100～240V 50／60HZ） |
詳細情報
基本情報
被検物に近付けて見るLED落射照明内蔵式TVカメラ鏡筒。
【特長】
・対物レンズ5種類：倍率3×、5×、10×、20×、20×（長作動タイプ）を用意。
・照明装置が白色LED光源の製品。
・Cマウント付でテレビモニタに観察像を映すことができる。
【用途】
・バイト、ドリルの摩耗確認に最適。
・印刷物の仕上がり確認に最適。
・軽量のため、機械組み込みが容易。

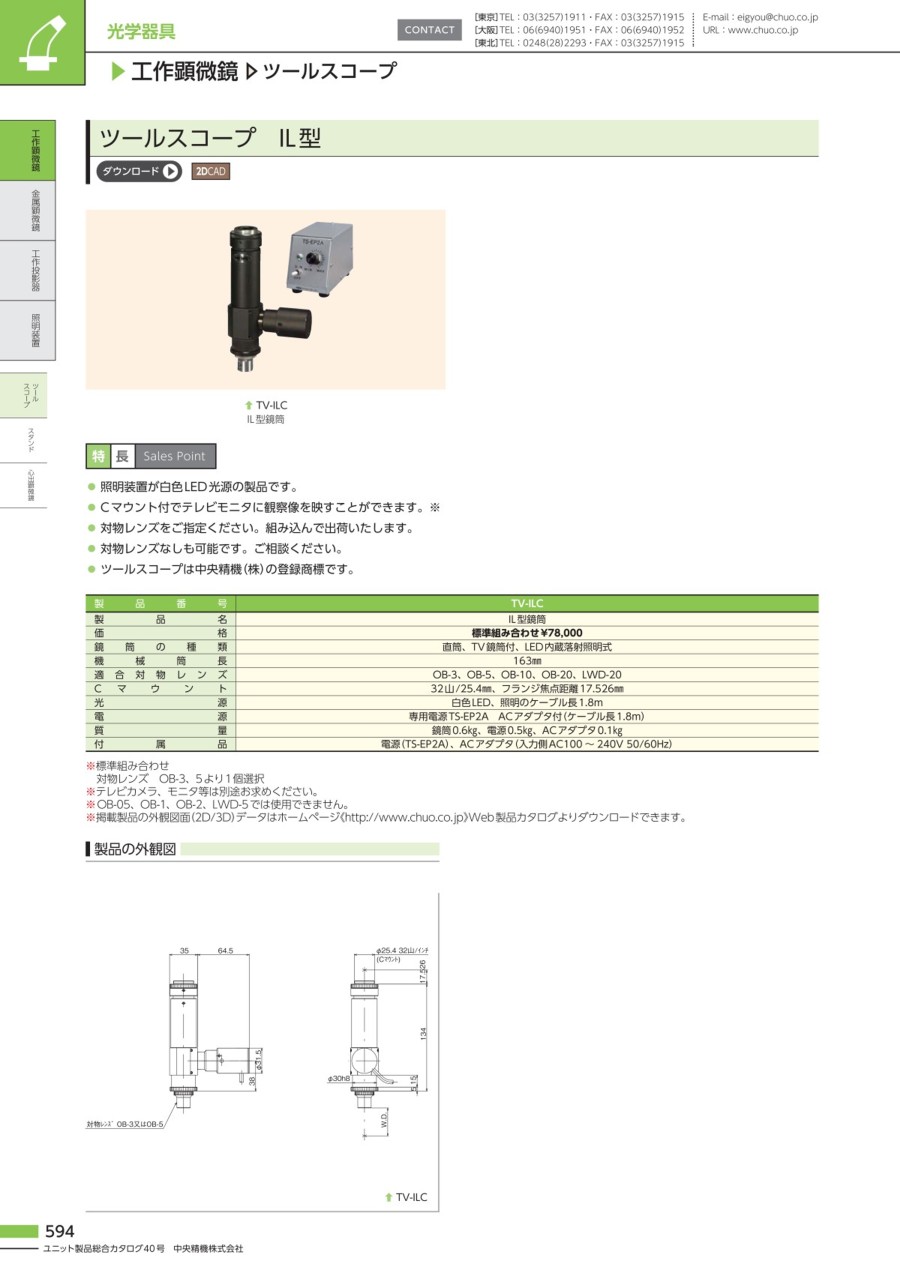

カタログ
商品担当おすすめ
ツールスコープ IL型鏡筒のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q買った後、倍率を変更したいとき、レンズ類を個別に購入できますか？
A
対物レンズは単品販売があります。
Qニコン、オリンパスの対物レンズは使えますか？
A
対物レンズの機械筒長が違うため、正しい倍率でみることができません。ツールスコープは有限補正光学系になっています。(機械筒長163mm)
