ツールスコープ WL型鏡筒
- 通常単価(税別)
- 128,498円～134,508円
- 税込単価
- 141,348円～147,959円
【特長】・照明装置が白色LED光源の製品です。・接眼レンズでの観察と同時にテレ...
詳細情報を確認する- 鏡筒種類
- WL型鏡筒
- 機械筒長
- 163mm
- 光源
- 白色LED。照明のケーブル長1.8m
- 電源
- 専用電源TS-EP2A ACアダプタ（ケーブル長1.8m)
未確定：候補が28型番あります。
商品情報
外形図
製品仕様
- 鏡筒の種類：傾斜角45°、TV鏡筒付、LED内蔵落射照明式
- 対物レンズ：OB-3
- 接眼レンズ：OC-10 ※視野が欠ける場合あり
- 照明装置が白色LED光源の製品
- マウント付でテレビモニタに観察像を映すことが可能
対物レンズ
接眼レンズ
レンズ倍率組み合わせ表
| TS-WLC レンズ倍率組み合わせ表 | ||||||
|---|---|---|---|---|---|---|
| 対物レンズ | OB-3 | OB-5 | OB-10 | OB-20 | LWD-20 | |
| 対物レンズの長さ | 21mm | 21mm | 29.5mm | 35.5mm | 31mm | |
| 作動距離（W.D.） | 34mm | 13mm | 6.5mm | 1.5mm | 5.8mm | |
| 接眼レンズ | 実視野 | φ6mm | φ3.6mm | φ1.8mm | φ0.9mm | φ0.9mm |
| OC-10 | 総合倍率 | 30× | 50× | 100× | 200× | 200× |
| 接眼レンズ | 実視野 | φ4mm | φ2.4mm | φ1.2mm | φ0.6mm | φ0.6mm |
| OC-20 | 総含倍率 | 60× | 100× | 200× | 400× | 400× |
仕様
| 型番 | TS-WLC |
|---|---|
| 製品名 | WL型鏡筒 |
| 鏡筒の種類 | 傾斜角45゜、TV鏡筒付、LED内蔵落射照明式 |
| 機械筒長 | 163mm |
| 適合対物レンズ | OB-3、OB-5、OB-10、OB-20、LWD-20 |
| 適合接眼レンズ | OC-10※視野が欠ける場合があります、OC-20 |
| 適合目盛板 | スタンダード、クロス、ミクロ、クロスミクロ、クロスミクロ2、サークル |
| 組み合わせ倍率 | 総合倍率30×～400× |
| 光源 | 白色LED、照明のケーブル長1.8m |
| 電源 | 専用電源TS-EP2A ACアダプタ付（ケーブル長1.8m） |
| 質量 | 鏡筒0.6kg、電源0.5kgACアダプタ0.1kg |
| 付属品 | 電源（TS-EP2A）、ACアダプタ（入力側AC100～240V50／60Hz） |
目盛板図面
1目盛0.1mm
開発秘話
お客様からTVカメラに像を映しこみたいとの要望があり、開発した製品です。ツールスコープは中央精機株式会社の登録商標です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
128,498円 ( 141,348円 ) | 4日目 |
128,498円 ( 141,348円 ) | 4日目 |
128,498円 ( 141,348円 ) | 4日目 |
128,498円 ( 141,348円 ) | 4日目 |
128,498円 ( 141,348円 ) | 4日目 |
131,744円 ( 144,918円 ) | 4日目 |
131,744円 ( 144,918円 ) | 4日目 |
131,193円 ( 144,312円 ) | 4日目 |
131,193円 ( 144,312円 ) | 4日目 |
131,193円 ( 144,312円 ) | 4日目 |
131,193円 ( 144,312円 ) | 4日目 |
131,193円 ( 144,312円 ) | 4日目 |
134,508円 ( 147,959円 ) | 4日目 |
134,508円 ( 147,959円 ) | 4日目 |
128,498円 ( 141,348円 ) | 4日目 |
128,498円 ( 141,348円 ) | 4日目 |
128,498円 ( 141,348円 ) | 4日目 |
128,498円 ( 141,348円 ) | 4日目 |
128,498円 ( 141,348円 ) | 4日目 |
131,744円 ( 144,918円 ) | 4日目 |
131,744円 ( 144,918円 ) | 4日目 |
131,193円 ( 144,312円 ) | 4日目 |
131,193円 ( 144,312円 ) | 4日目 |
131,193円 ( 144,312円 ) | 4日目 |
131,193円 ( 144,312円 ) | 4日目 |
131,193円 ( 144,312円 ) | 4日目 |
134,508円 ( 147,959円 ) | 4日目 |
134,508円 ( 147,959円 ) | 4日目 |
詳細情報
基本情報
【特長】
・照明装置が白色LED光源の製品です。
・接眼レンズでの観察と同時にテレビモニタに観察像を映すことができます。（Cマウントカメラ、テレビモニタ等は別途お求めください。）
・対物レンズ、接眼レンズ、目盛板をご指定ください。組み込んで出荷いたします。
・対物レンズなし、接眼レンズなし、目盛板なし等も可能です。
・ツールスコープは中央精機（株）の登録商標です。

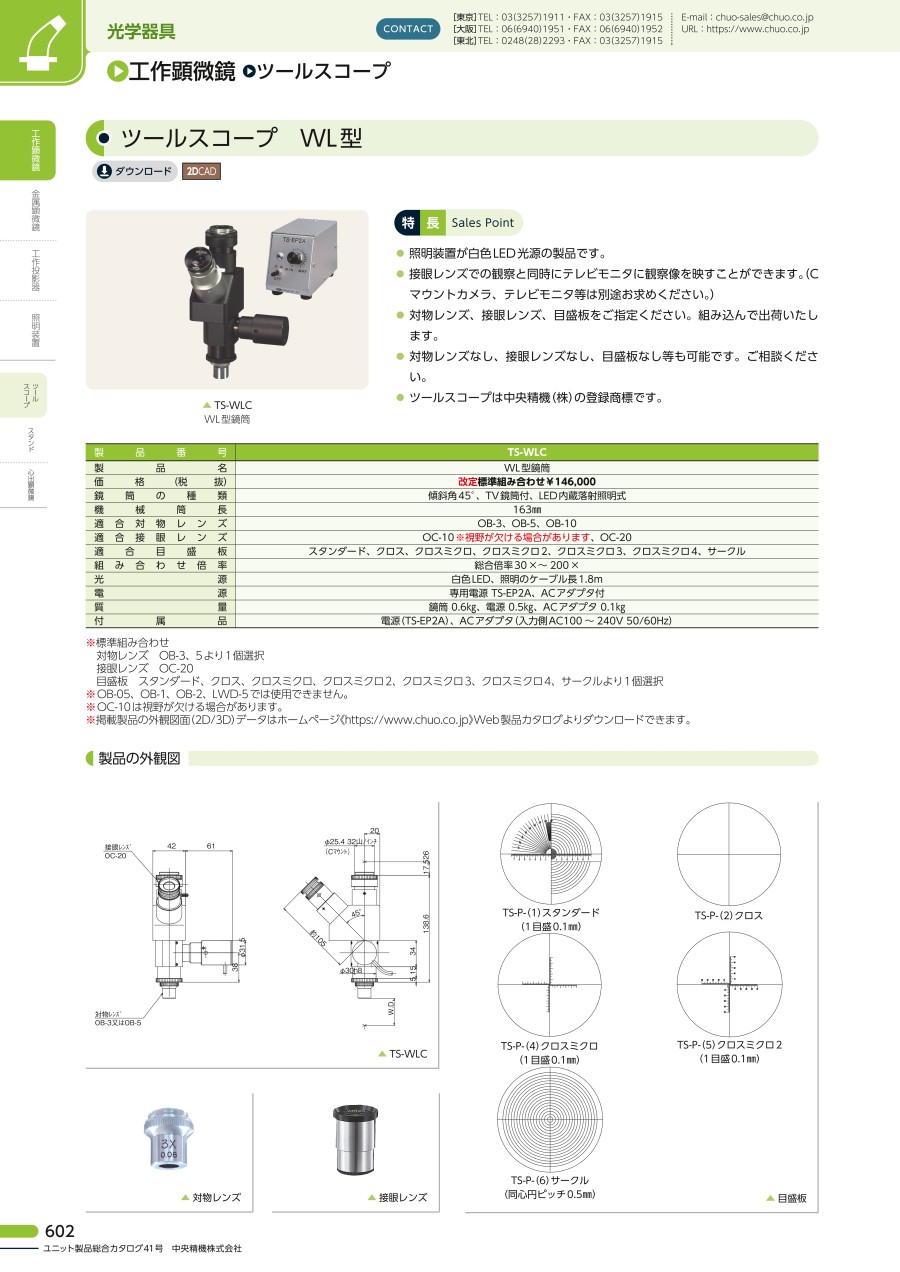

カタログ
商品担当おすすめ
ツールスコープ WL型鏡筒のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q買った後、倍率を変更したいとき、レンズ類を個別に購入できますか？
A
対物レンズ、接眼レンズ、目盛板とも単品販売があります。
Qニコン、オリンパスの対物レンズは使えますか？
A
対物レンズの機械筒長が違うため、正しい倍率でみることができません。ツールスコープは有限補正光学系になっています。(機械筒長163mm)
