SUS防火ガラリFD付・SUS防火レジスターFD付

通常単価(税別): 13,334円～79,608円

税込単価: 14,667円～87,569円

通常出荷日：5日目

ステンレス（SUS304）製のガラリ、レジスターです。ガラリ、レジスターの温度ヒューズが72℃（公称作...

お得なエコノミーシリーズで消耗品もコストダウン！

通常出荷日：1 日目

商品タイプ
その他
その他
オプション
材質
SUS304
仕上げ
ヘアーライン

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定 11 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図

SUS防火ガラリFD付

SUS防火レジスターFD付

※正面に取付穴があいているのは317-151、152、153、154のみです。

※ツマミを動かすことで全開、半開、全閉にすることが可能です。

製品仕様

型番	付属部品
317-151 317-152 317-153 317-154	SUS十字穴付バインドタッピンネジ 4×25：4本
317-155 317-156 317-157	SUS十字穴付タッピンナベネジ 3.5×20：4本
317-158	SUS十字穴付タッピンナベネジ 3.5×20：6本

製品仕様

型番	商品名	材質	外寸法		取付開口寸法		有効換気面積	重量
型番	商品名	材質	A	B	H	W	有効換気面積	重量
317-151	SUS防火ガラリ FD付 150×200	SUS304	210	260	160	210	112cm²	1,250g
317-152	SUS防火ガラリ FD付 150×300	SUS304	210	360	160	310	174cm²	1,700g
317-153	SUS防火ガラリ FD付 200×250	SUS304	260	310	210	260	205cm²	1,800g
317-154	SUS防火ガラリ FD付 200×400	SUS304	260	460	210	410	338cm²	2,550g
317-160	SUS防火ガラリ FD付 300×300	SUS304	360	360	310	310	400cm²	2,800g
317-161	SUS防火ガラリ FD付 300×600	SUS304	360	660	310	610	829cm²	4,800g
317-162	SUS防火ガラリ FD付 500×500	SUS304	560	560	510	510	1,204cm²	6,300g
317-155	SUS防火レジスター FD付 150×200	SUS304	210	255	160	210	93cm²	510g
317-156	SUS防火レジスター FD付 150×300	SUS304	210	350	160	300	136cm²	665g
317-157	SUS防火レジスター FD付 200×250	SUS304	255	305	210	260	154cm²	695g
317-158	SUS防火レジスター FD付 200×400	SUS304	255	455	210	410	250cm²	1,050g

注意・禁止事項

SUS防火ガラリは建設省告示の第1369号に、SUS防火レジスターは、第1360号に準じています。
防火ダンパー：公称作動温度72℃
こちらの製品は強制換気には使用しないでください。

商品TOP

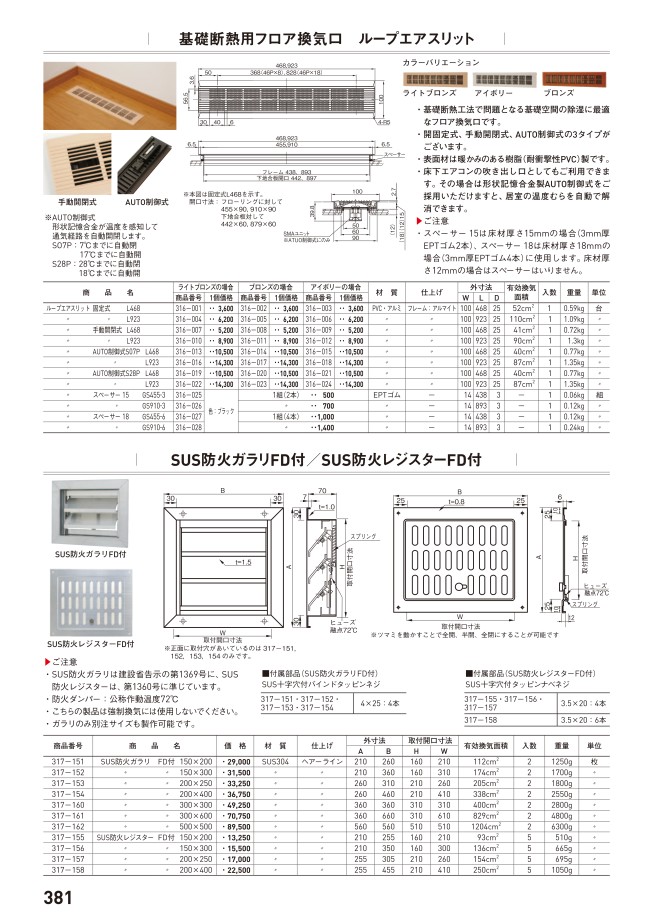

カタログ (見開き版)

絞り込み条件：6 項目の仕様が未選択です

サイズ A(mm)
- 210
- 255
- 260
- 360
- 560
サイズ B(mm)
- 255
- 260
- 305
- 310
- 350
- 360
- 455
- 460
- 560
- 660
有効換気面積（排気）(c㎡)
- 93
- 112
- 136
- 154
- 174
- 205
- 250
- 338
- 400
- 829
- 1204
取付開口寸法 H(mm)
- 160
- 210
- 310
- 510
取付開口寸法 W(mm)
- 210
- 260
- 300
- 310
- 410
- 510
- 610
詳細タイプ
- 防火ガラリFD付
- 防火レジスターFD付
タイプ
- 317
出荷日
すべて
5日以内

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

サイズ A

(mm)

サイズ B

(mm)

有効換気面積（排気）

(c㎡)

取付開口寸法 H

(mm)

取付開口寸法 W

(mm)

詳細タイプ

付属品

最小発注数量

210	260	112	160	210	防火ガラリFD付	十字穴付バインドタッピンネジ	1個
210	360	174	160	310	防火ガラリFD付	十字穴付バインドタッピンネジ	1個
260	310	205	210	260	防火ガラリFD付	十字穴付バインドタッピンネジ	1個
260	460	338	210	410	防火ガラリFD付	十字穴付バインドタッピンネジ	1個
210	255	93	160	210	防火レジスターFD付	十字穴付バインドタッピンナベネジ	1個
210	350	136	160	300	防火レジスターFD付	十字穴付バインドタッピンナベネジ	1個
255	305	154	210	260	防火レジスターFD付	十字穴付バインドタッピンナベネジ	1個
255	455	250	210	410	防火レジスターFD付	十字穴付バインドタッピンナベネジ	1個
360	360	400	310	310	防火ガラリFD付	-	1個
360	660	829	310	610	防火ガラリFD付	-	1個
560	560	1204	510	510	防火ガラリFD付	-	1個

通常単価(税別) (税込単価)	通常出荷日

28,334円 ( 31,167円 )	5日目
31,001円 ( 34,101円 )	5日目
32,667円 ( 35,934円 )	5日目
35,000円 ( 38,500円 )	5日目
13,334円 ( 14,667円 )	5日目
15,334円 ( 16,867円 )	5日目
16,667円 ( 18,334円 )	5日目
22,334円 ( 24,567円 )	5日目
48,333円 ( 53,166円 )	5日目
69,334円 ( 76,267円 )	5日目
79,608円 ( 87,569円 )	5日目

詳細情報

基本情報

ステンレス（SUS304）製のガラリ、レジスターです。
ガラリ、レジスターの温度ヒューズが72℃（公称作動温度）になると防火ダンパーが作動してガラリ、レジスターの穴を塞ぐことで火が外に出るのを防ぎます。
【仕様】
・仕上げ：ヘアーライン

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品担当おすすめ

杉田エース
アルミドアガラリ
ミスミ
パーツクリーナー MPCL840
商品担当イチ押し、現場のプロが認める強洗浄力・速乾力！大容量840ml（溶剤容量588ml）、価格に自信あり！
神栄ホームクリエイト(旧：新協和)
角型ガラリ SAG型水切付・水切なし

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
