平儀星蝶番 No.130
- 通常単価(税別)
- 2,258円～6,740円
- 税込単価
- 2,484円～7,414円
通常出荷日：3日目
ステンレス製の平型儀星蝶番。【材質】・羽根：ステンレス鋼（SUS304）・軸芯：ステンレス鋼（SUS3...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
仕様詳細
ヘアライン
- 用途 軽量ドア（15kg以上30kg未満）、中量ドア（30kg以上50kg未満、130-5のみ）
- 材質（羽根・軸芯） ステンレス鋼 SUS304
- 本体表面処理 ヘアライン、ゴールド、古代ブロンズ
- スエージングタイプ
- 勝手違いなし（左右兼用）。ドアの右側に取り付けても左側に取り付けても強度に差がない。
ゴールド
古代ブロンズ
寸法図（長さ102mm 130-2）
寸法図（長さ127mm 130-3、130-4、130-5）
※型番リストの「長さ L」は寸法図の「A」に、「幅 W」は寸法図の「B」に対応しています。
| 呼称 | A | B | Ｃ | Ｄ | I | K | L | M | Ｎ | S | 穴数 | 付属木ネジ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.0×102mm | 101.6 | 102.0 | 2.0 | 11.0 | 20 | 12.0 | 26.0 | 7.2 | 5.0 | 2.0 | 8 | 3.5×25 |
| 2.5×102mm | 102.0 | 103.0 | 2.5 | 11.7 | 19 | 9.9 | 27.4 | 8.8 | 5.4 | 2.0 | 8 | 4.1×25 |
| 2.5×127mm | 127.0 | 127.5 | 2.5 | 13.0 | 24 | 12.5 | 25.5 | 9.0 | 5.5 | 2.0 | 10 | 4.1×25 |
| 2.5×127×102mm | 127.0 | 103.0 | 2.5 | 12.0 | 21 | 12.7 | 25.4 | 8.2 | 4.7 | 2.0 | 10 | 3.8×25 |
| 3.0×127mm | 127.0 | 128.0 | 3.0 | 14.0 | 24 | 12.5 | 25.5 | 10.0 | 6.5 | 2.5 | 10 | 4.5×25 |
寸法表（mm）
注意・禁止事項
- 蝶番の取り付け位置は正確にマークし、木ネジを金槌で叩き込まずにきりで下穴をあけてからドライバーで締める。
- 表面処理を施した製品は、扉を吊り込む際の調整に羽根を曲げる等の行為により割れ・剥がれ・傷など外観を損ねる恐れあり。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,258円 ( 2,484円 ) | 3日目 |
4,432円 ( 4,875円 ) | 3日目 |
4,210円 ( 4,631円 ) | 3日目 |
2,467円 ( 2,714円 ) | 3日目 |
4,983円 ( 5,481円 ) | 3日目 |
4,798円 ( 5,278円 ) | 3日目 |
2,878円 ( 3,166円 ) | 3日目 |
5,816円 ( 6,398円 ) | 3日目 |
5,169円 ( 5,686円 ) | 3日目 |
4,497円 ( 4,947円 ) | 3日目 |
6,740円 ( 7,414円 ) | 3日目 |
6,369円 ( 7,006円 ) | 3日目 |
詳細情報
基本情報
ステンレス製の平型儀星蝶番。
【材質】
・羽根：ステンレス鋼（SUS304）
・軸芯：ステンレス鋼（SUS304）
【用途】
・軽量ドア
・中量ドア（3.0×127mmのみ）
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

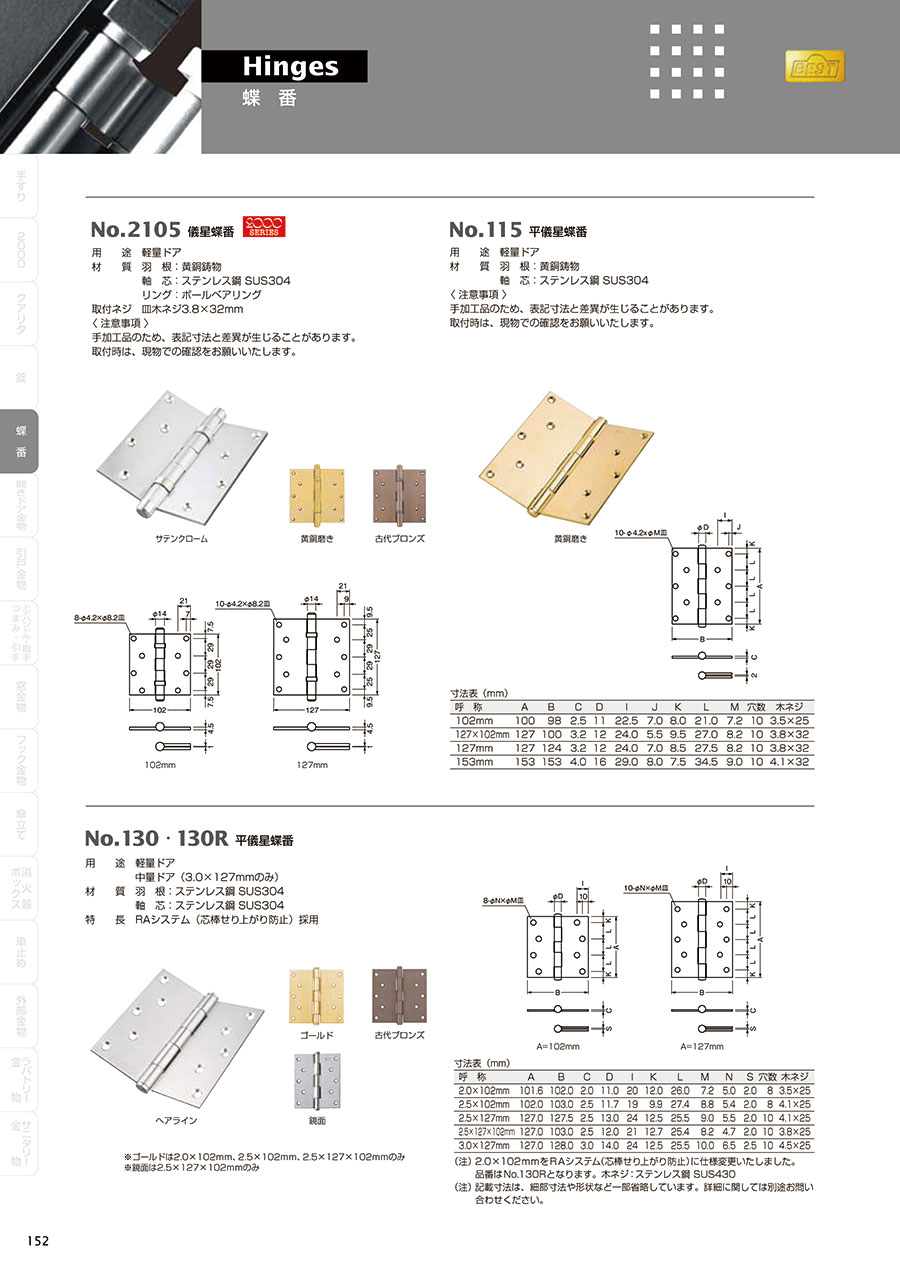

カタログ
