オムロン

セーフティライトカーテン F3SJ

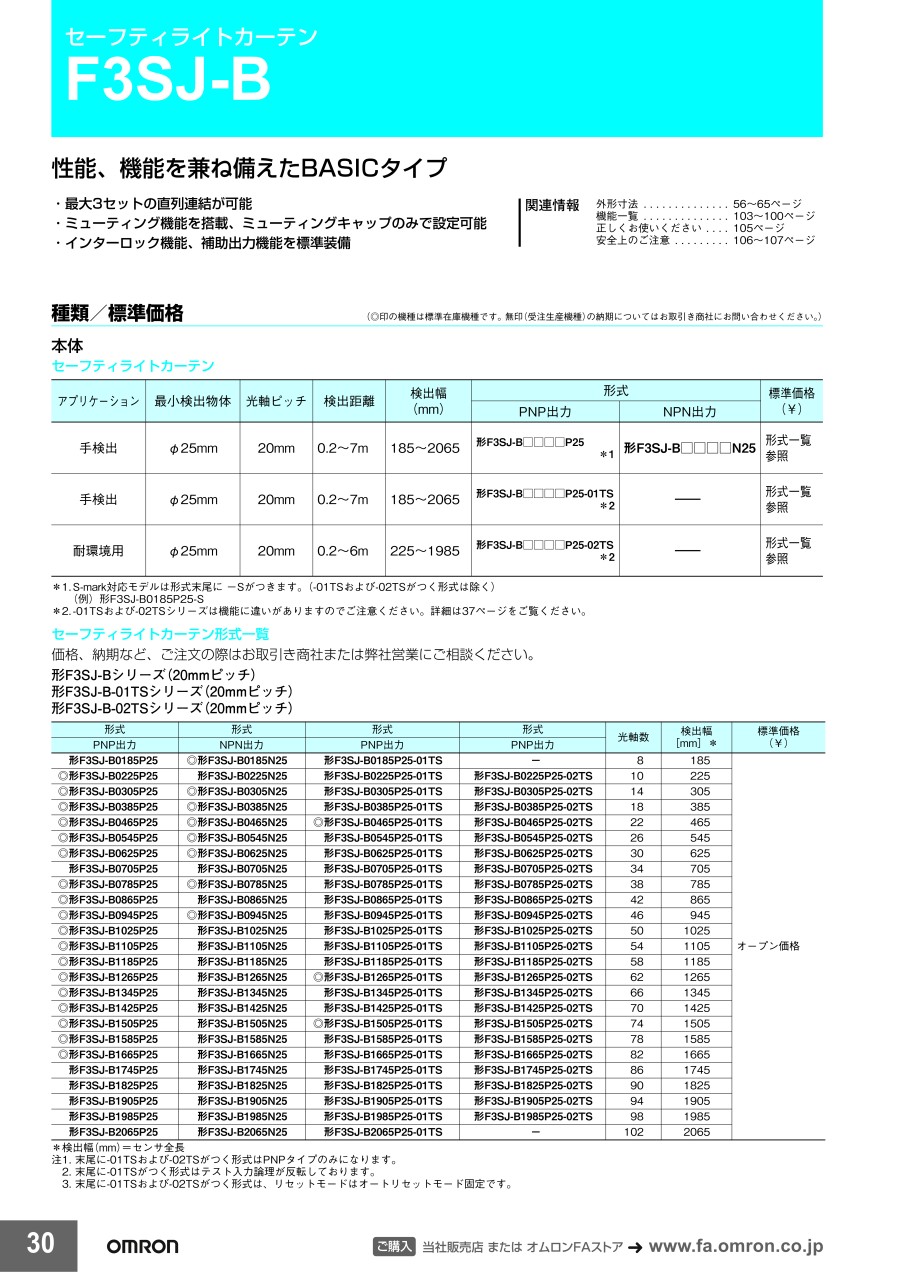

カタログ

通常単価(税別): 70,789円～491,576円

税込単価: 77,868円～540,734円

通常出荷日：1日目

3つのタイプでムダのない安全対策を実現、PLe/安全カテゴリ4 SIL3対応。

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が93型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

F3SJ-E/F3SJ-B:上下金具と中間金具を取り付ける場合

背面取り付け時

側面取り付け時

※上記以外の型番についての情報はデジタルカタログをご参照ください。

セーフティライトカーテン F3SJ F3SJ-E/F3SJ-B:上下金具と中間金具を取り付ける場合側面取り付け時外形図

※上記以外の型番についての情報はデジタルカタログをご参照ください。

製品仕様

定格/性能

形F3SJ-E□□□□P25/N25

型番	PNP出力	形F3SJ-E□□□□P25
型番	NPN出力	形F3SJ-E□□□□N25
センサの種類		Type4 セーフティライトカーテン
設定ツールの接続*1		機能設定:不可
安全カテゴリ		カテゴリ 4、3、2、1、Bの安全対策用
最小検出物体		不透明体直径25mm
光軸ピッチ（P）		20mm
光軸数（n）		8～54
検出幅（PH）		185～1105mm
レンズ径		φ5mm
検出距離*2		0.2～7m
応答時間（安定入光時）	ON→OFF	15ms以下
応答時間（安定入光時）	OFF→ON	70ms以下
電源投入後立上がり時間		2s以下
電源電圧（Vs）		SELV/PELV DC24V±20%（リップルp-p10%以下）
消費電流（無負荷時）	PNP出力	投光器:～22光軸まで:41mA以下、26～42光軸:57mA以下、46～54光軸:63mA以下受光器:～22光軸まで:42mA以下、26～42光軸:47mA以下、46～54光軸:51mA以下
消費電流（無負荷時）	NPN出力	投光器:～22光軸まで:41mA以下、26～42光軸:57mA以下、46～54光軸:63mA以下受光器:～22光軸まで:40mA以下、26～42光軸:45mA以下、46～54光軸:48mA以下
光源（発光波長）		赤外LED （波長870nm）
有効開口角（EAA）		IEC61496-2に基づく。投光器、受光器とも検出距離3m以上の時±2.5°以内
制御出力（OSSD）	PNP出力	PNP トランジスタ出力×2、負荷電流200mA以下、残留電圧2V以下（コード延長による影響を除く）、漏れ電流1mA以下、誘導性負荷2.2H以下3、許容容量負荷1μF 4
制御出力（OSSD）	NPN出力	NPNトランジスタ出力×2、負荷電流200mA以下、残留電圧2V以下（コード延長による影響を除く）、漏れ電流1mA以下、誘導性負荷2.2H以下3、許容容量負荷1μF 4
出力動作モード		制御出力:入光時ON
入力電圧	PNP出力	テスト入力: ON電圧:Vs-3V～Vs（短絡電流約3.0mA）5 OFF電圧:0V～1/2Vsまたはオープン（短絡電流約4.0mA）5
入力電圧	NPN出力	テスト入力: ON電圧:0V～3V（短絡電流約4.0mA） OFF電圧:1/2Vs～Vsまたはオープン（短絡電流約3.0mA）*5
相互干渉防止機能		相互干渉防止アルゴリズムで3セット間の干渉防止
テスト機能		・セルフテスト（電源投入時および通電時）・外部テスト（テスト入力による投光停止機能）
保護回路		出力負荷短絡保護、電源逆接続保護
周囲温度		動作時:-10～55℃（ただし氷結しないこと）、保存時:-25～70℃
周囲湿度		動作時:35～85%RH（ただし結露しないこと）、保存時:35～95%RH
使用周囲照度		白熱ランプ:受光面照度3,000lx以下、太陽光:受光面照度10,000lx以下
絶縁抵抗		20MΩ以上（DC500Vメガにて）
耐電圧		AC 1,000V、50/60Hz、1min
保護構造		IP65（IEC60529）
耐振動		誤動作:10～55Hz、複振幅0.7mm、X、Y、Z各方向20掃引
耐衝撃		誤動作:100m/s²、X、Y、Z各方向1,000回
汚染度		汚染度3 （IEC 60664-1）
電源コード		接続方式:コード引き出しタイプ、コード長3m 芯数:投光器側5芯、受光器側6芯コード径:φ6mm 許容曲げ:R5mm
コード延長		最大30m
材質		ケース:アルミキャップ:ABS樹脂、PBT 光学カバー:PMMA樹脂（アクリル）コード:耐油性PVC
質量（単体）*6		質量（g）=（検出幅）×1.59+330
質量（梱包状態）*7		質量（g）=（検出幅）× 2.6+800
付属品		取扱説明書、クイックインストールマニュアル（QIM）*8
適合規格		IEC61496-1、EN61496-1、UL61496-1（タイプ 4 ESPE） IEC61496-2、EN61496-2、UL61496-2 （タイプ4 AOPD） IEC61508-1～-3、EN61508-1～-3 （SIL3） IS013849-1:2006、EN IS013849-1:2008 （PLe/安全カテゴリ4） UL508、UL1998.、CAN/CSA C22.2 No.14、CAN/CSA C22.2 No.0.8

*1.形F3SJ-A用PCツール、セッティングコンソールは使用しないでください。動作保証できません。
*2.スパッタ保護カバー使用時、検出距離は10%減衰します。
*3.誘導性負荷の値は、制御出力が頻繁にON/OFFを繰り返す場合の最大値です。制御出力を4Hz以下で使用する場合は使用できる誘導性負荷の値が大きくなります。
*4.追加でコンデンサなどの容量性負荷を含む素子を接続する場合に考慮していただく値です。
*5.ここでのVsとは使用環境での電圧値です。
*6.単体の質量は投受光器各1台の質量です。
*7.梱包状態の質量は投受光器各1台および付属品等を含めた梱包状態での質量です。
*8.取付金具、テストロッドは別売です。
*上記以外の型番についての情報はデジタルカタログをご参照ください。

規格表

F3SJ-E/F3SJ-B:上下金具と中間金具を取り付ける場合

寸法C（検出幅）:形式中の4桁の数字
寸法A=C+69、寸法B=C+42.2
寸法D=C-45、寸法E=上表による、寸法P=20
*上記以外の型番についての情報はデジタルカタログをご参照ください。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

光軸ピッチ

(mm)

仕様

ケーブル長

(mm)

詳細タイプ

最小検出物体

(mm)

光軸数

検出幅

(mm)

用途

RoHS2（10物質）?

最小発注数量

9	NPN出力	なし(コネクタ式)	セーフティライトカーテン	φ14	26	245	指検出用	非対応	1個
15	NPN出力	なし(コネクタ式)	セーフティライトカーテン	φ20	16	245	指検出用	非対応	1個
25	NPN出力	なし(コネクタ式)	セーフティライトカーテン	φ30	10	245	手・腕検出用	非対応	1個
9	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ14	26	245	指検出用	非対応	1個
25	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ30	10	245	手・腕検出用	非対応	1個
25	NPN出力	なし(コネクタ式)	セーフティライトカーテン	φ30	11	295	手・腕検出用	非対応	1個
25	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ30	11	295	手・腕検出用	非対応	1個
9	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ14	32	299	指検出用	非対応	1個
15	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ20	20	305	指検出用	非対応	1個
25	NPN出力	なし(コネクタ式)	セーフティライトカーテン	φ30	16	395	手・腕検出用	非対応	1個
25	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ30	16	395	手・腕検出用	非対応	1個
25	NPN出力	なし(コネクタ式)	セーフティライトカーテン	φ30	19	470	手・腕検出用	非対応	1個
25	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ30	19	470	手・腕検出用	非対応	1個
25	NPN出力	なし(コネクタ式)	セーフティライトカーテン	φ30	21	520	手・腕検出用	非対応	1個
15	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ20	36	545	指検出用	非対応	1個
25	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ30	22	545	手・腕検出用	非対応	1個
25	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ30	23	570	手・腕検出用	非対応	1個
25	NPN出力	なし(コネクタ式)	セーフティライトカーテン	φ30	25	620	手・腕検出用	非対応	1個
25	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ30	25	620	手・腕検出用	非対応	1個
9	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ14	68	623	指検出用	非対応	1個
15	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ20	42	635	指検出用	非対応	1個
15	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ20	46	695	指検出用	非対応	1個
25	NPN出力	なし(コネクタ式)	セーフティライトカーテン	φ30	29	720	手・腕検出用	非対応	1個
25	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ30	29	720	手・腕検出用	非対応	1個
9	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ14	80	731	指検出用	非対応	1個
25	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ30	32	795	手・腕検出用	非対応	1個
9	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ14	96	875	指検出用	非対応	1個
25	NPN出力	なし(コネクタ式)	セーフティライトカーテン	φ30	37	920	手・腕検出用	非対応	1個
25	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ30	37	920	手・腕検出用	非対応	1個
15	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ20	62	935	指検出用	非対応	1個
9	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ14	108	983	指検出用	非対応	1個
25	NPN出力	なし(コネクタ式)	セーフティライトカーテン	φ30	40	995	手・腕検出用	非対応	1個
25	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ30	40	995	手・腕検出用	非対応	1個
25	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ30	44	1095	手・腕検出用	非対応	1個
25	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ30	48	1195	手・腕検出用	非対応	1個
25	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ30	51	1270	手・腕検出用	非対応	1個
25	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ30	56	1395	手・腕検出用	非対応	1個
25	PNP出力	なし(コネクタ式)	セーフティライトカーテン	φ30	65	1620	手・腕検出用	非対応	1個
20	NPN出力	300	セーフティライトカーテン	φ25	8	185	手検出用	非対応	1個
20	PNP出力	300	セーフティライトカーテン	φ25	8	185	手検出用	非対応	1個
20	PNP出力	300	セーフティライトカーテン	φ25	10	225	手検出用	非対応	1個
20	NPN出力	300	セーフティライトカーテン	φ25	14	305	手検出用	非対応	1個
20	PNP出力	300	セーフティライトカーテン	φ25	14	305	手検出用	非対応	1個
20	NPN出力	300	セーフティライトカーテン	φ25	18	385	手検出用	非対応	1個
20	PNP出力	300	セーフティライトカーテン	φ25	18	385	手検出用	非対応	1個
20	NPN出力	300	セーフティライトカーテン	φ25	22	465	手検出用	非対応	1個
20	PNP出力	300	セーフティライトカーテン	φ25	22	465	手検出用	非対応	1個
20	PNP出力、テスト入力論理反転	300	セーフティライトカーテン	φ25	22	465	手検出用	非対応	1個
20	NPN出力	300	セーフティライトカーテン	φ25	26	545	手検出用	非対応	1個
20	PNP出力	300	セーフティライトカーテン	φ25	26	545	手検出用	非対応	1個
20	NPN出力	300	セーフティライトカーテン	φ25	30	625	手検出用	非対応	1個
20	PNP出力	300	セーフティライトカーテン	φ25	30	625	手検出用	非対応	1個
20	PNP出力	300	セーフティライトカーテン	φ25	34	705	手検出用	非対応	1個
20	NPN出力	300	セーフティライトカーテン	φ25	38	785	手検出用	非対応	1個
20	PNP出力	300	セーフティライトカーテン	φ25	38	785	手検出用	非対応	1個
20	PNP出力	300	セーフティライトカーテン	φ25	42	865	手検出用	非対応	1個
20	NPN出力	300	セーフティライトカーテン	φ25	46	945	手検出用	非対応	1個
20	PNP出力	300	セーフティライトカーテン	φ25	46	945	手検出用	非対応	1個
20	PNP出力、テスト入力論理反転	300	セーフティライトカーテン	φ25	46	945	手検出用	非対応	1個
20	PNP出力	300	セーフティライトカーテン	φ25	50	1025	手検出用	非対応	1個

通常単価(税別) (税込単価)	通常出荷日

195,225円 ( 214,748円 )	1日目
108,707円 ( 119,578円 )	1日目
84,272円 ( 92,699円 )	1日目
195,225円 ( 214,748円 )	1日目
75,845円 ( 83,430円 )	1日目
103,676円 ( 114,044円 )	1日目
98,315円 ( 108,147円 )	1日目
214,891円 ( 236,380円 )	1日目
137,639円 ( 151,403円 )	1日目
143,215円 ( 157,537円 )	1日目
113,768円 ( 125,145円 )	1日目
147,471円 ( 162,218円 )	1日目
175,978円 ( 193,576円 )	1日目
161,517円 ( 177,669円 )	1日目
205,070円 ( 225,577円 )	1日目
168,549円 ( 185,404円 )	1日目
158,009円 ( 173,810円 )	1日目
189,619円 ( 208,581円 )	1日目
189,619円 ( 208,581円 )	1日目
351,143円 ( 386,257円 )	1日目
230,354円 ( 253,389円 )	1日目
247,206円 ( 271,927円 )	1日目
214,891円 ( 236,380円 )	1日目
214,891円 ( 236,380円 )	1日目
393,266円 ( 432,593円 )	1日目
230,354円 ( 253,389円 )	1日目
410,834円 ( 451,917円 )	1日目
265,452円 ( 291,997円 )	1日目
265,452円 ( 291,997円 )	1日目
308,998円 ( 339,898円 )	1日目
491,576円 ( 540,734円 )	1日目
294,958円 ( 324,454円 )	1日目
294,958円 ( 324,454円 )	1日目
308,998円 ( 339,898円 )	1日目
337,104円 ( 370,814円 )	1日目
351,132円 ( 386,245円 )	1日目
379,242円 ( 417,166円 )	1日目
435,426円 ( 478,969円 )	1日目
78,373円 ( 86,210円 )	1日目
87,082円 ( 95,790円 )	1日目
94,102円 ( 103,512円 )	1日目
93,692円 ( 103,061円 )	1日目
98,315円 ( 108,147円 )	1日目
133,735円 ( 147,109円 )	1日目
126,408円 ( 139,049円 )	1日目
132,725円 ( 145,998円 )	1日目
147,471円 ( 162,218円 )	1日目
147,471円 ( 162,218円 )	1日目
202,259円 ( 222,485円 )	1日目
168,549円 ( 185,404円 )	1日目
189,619円 ( 208,581円 )	1日目
189,619円 ( 208,581円 )	1日目
254,502円 ( 279,952円 )	1日目
207,319円 ( 228,051円 )	1日目
230,354円 ( 253,389円 )	1日目
250,015円 ( 275,017円 )	1日目
272,492円 ( 299,741円 )	1日目
272,492円 ( 299,741円 )	1日目
272,492円 ( 299,741円 )	1日目
294,964円 ( 324,460円 )	1日目
