張力設定器　CTS1120/1130/1220

外形図

CTS1120

1.普通寸法差：±1

CTS1220

1.普通寸法差：±1

CTS1130

1.普通寸法差：±1

製品仕様

CTS1130

商品特長詳細

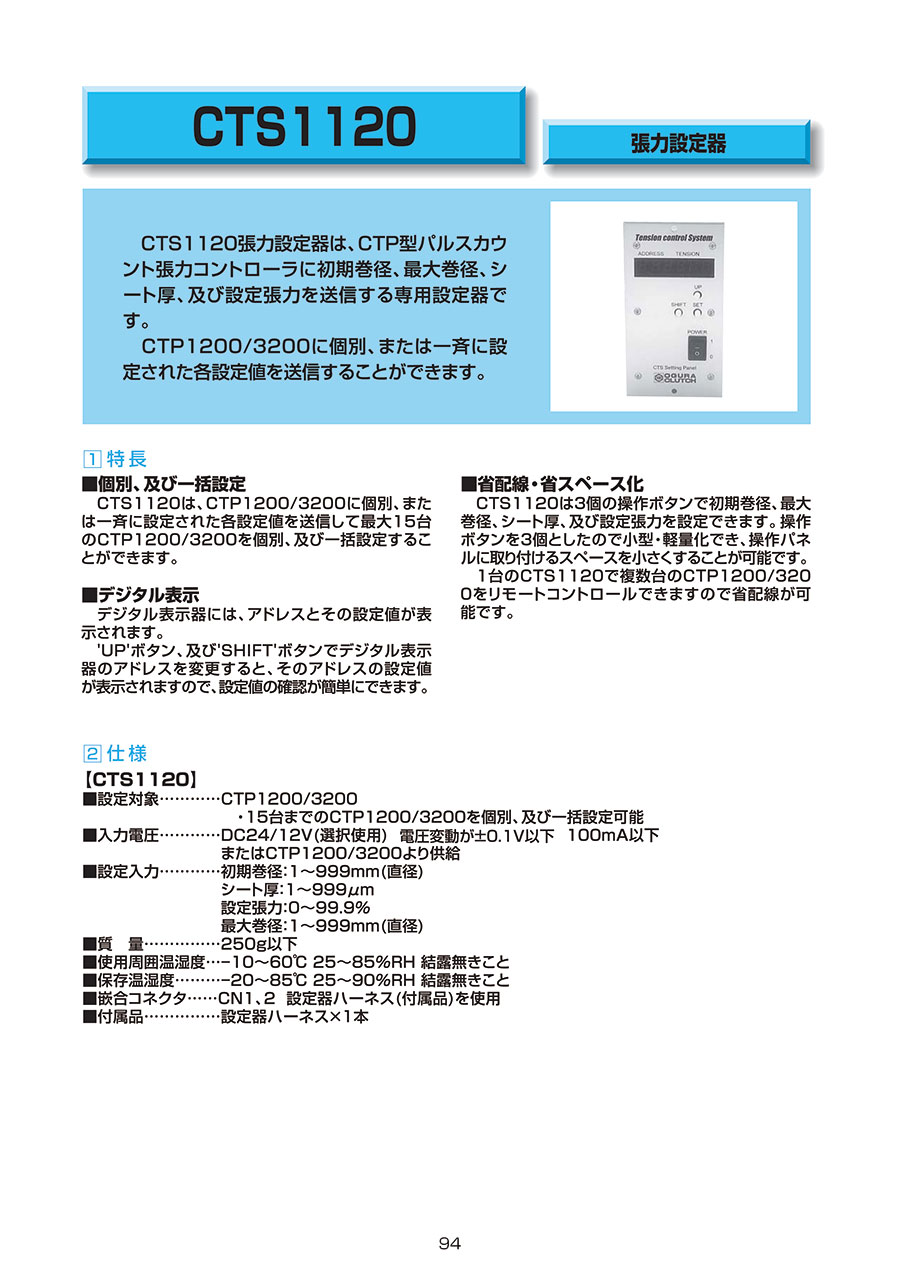

CTS1120

CTS1220

CTS1130

注意・禁止事項

CTS1120

1. 電源を端子台から供給する場合は、市販のスイッチング電源等の安定化電源を使用して下さい。東洋クラッチ製OTPF/H型クラッチ・ブレーキ用電源は安定化されていないので使用できません。
2. 初期巻径、最大巻径、及びシート厚の各設定値は、CTP1200/3200のリセット入力を短絡して開放すると設定されます。
3. 複数台のCTP1200/3200を接続する場合は、端子台からDC24VまたはDC12Vを供給して下さい。
4. 電源をCTP1200/3200から供給する場合は、POWERスイッチがオンの状態でCTP1200/3200の入力電圧を印加して下さい。
5. 電源を端子台から供給する場合は、POWERスイッチがオンの状態でCTP1200/3200と同時、またはCTS1120を先に入力電圧を印加して下さい。
6. CNl、CN2の各ピンは内部で並列に接続されていますので、同一仕様で使用できます。
7. 電源入力以外の入出力線は、誘導ノイズ等を防止するために、高圧線、動力線、交流線との平行配線や同一配線を避けて分離して下さい。
8. 絶縁抵抗、耐電圧試験は、内部素子を破損する恐れがありますので実施しないで下さい。

CTS1220

1. 初期巻径、最大巻径、及びシート厚の各設定値は、パネルスイッチ操作によるリセット、または、CTP1200/3200のリセット入力を短絡して開放すると設定されます。
2. 最大巻径は巻取り演算モード時に有効です。
3. セットモード終了後、必す初期巻径とシート厚を再設定して下さい。
4. 入出力線は、誘導ノイズ等を防止するために、高圧線、動力線、交流線との平行配線や同一配線を避けて分離して下さい。
5. 絶縁抵抗、耐電圧試験は、内部素子を破損する恐れがありますので実施しないで下さい。

CTS1130

1. 電源を端子台から供給する場合は、市販のスイッチング電源等の安定化電源を使用して下さい。
東洋クラッチ製OTPF/H型クラッチ・ブレーキ用電源は安定化されていないので使用できません。
2. 運転開始前に必すDTH型張力検出器の容量を使用する機種に応じて設定してください。
3. 設定張力は、999.9Nまで設定可能ですが、DTH型張力検出器の容量を超える範囲では使用できません。
4. 複数台のCTF1200/3200/1400を接続する場合は、端子台からDC24VまたはDC12Vを供給して下さい。
5. 電源をCTF1200/3200/1400から供給する場合は、POWERスイッチがオンの状態でCTF1200/3200/1400の入力電圧を印加して下さい。
6. 電源を端子台から供給する場合は、POWERスイッチがオンの状態でCTF1200/3200/1400と同時、またはCTS1130を先に入力電圧を印加して下さい。
7. CTF1200/3200/1400との接続は必す電源が遮断状態で行って下さい。
8. CNl、CN2の各ピンは内部で並列に接続されていますので、同一仕様で使用できます。
9. 電源入力以外の入出力線は、誘導ノイズ等を防止するために、高圧線、動力線、交流線との平行配線や同一配線を避けて分離してください。
10. 絶縁抵抗、耐電圧試験は、内部素子を破損する恐れがありますので実施しないで下さい。
