乾式定位置かみ合い電磁クラッチ MZSシリーズ
- 通常単価(税別)
- 83,534円～164,098円
- 税込単価
- 91,887円～180,508円
通常出荷日：3日目～4日目
【特長】・特殊ローラ方式により、定位置にかみ合うまでの係合トルクが小さく、負荷トルクが小さい場合でも、...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

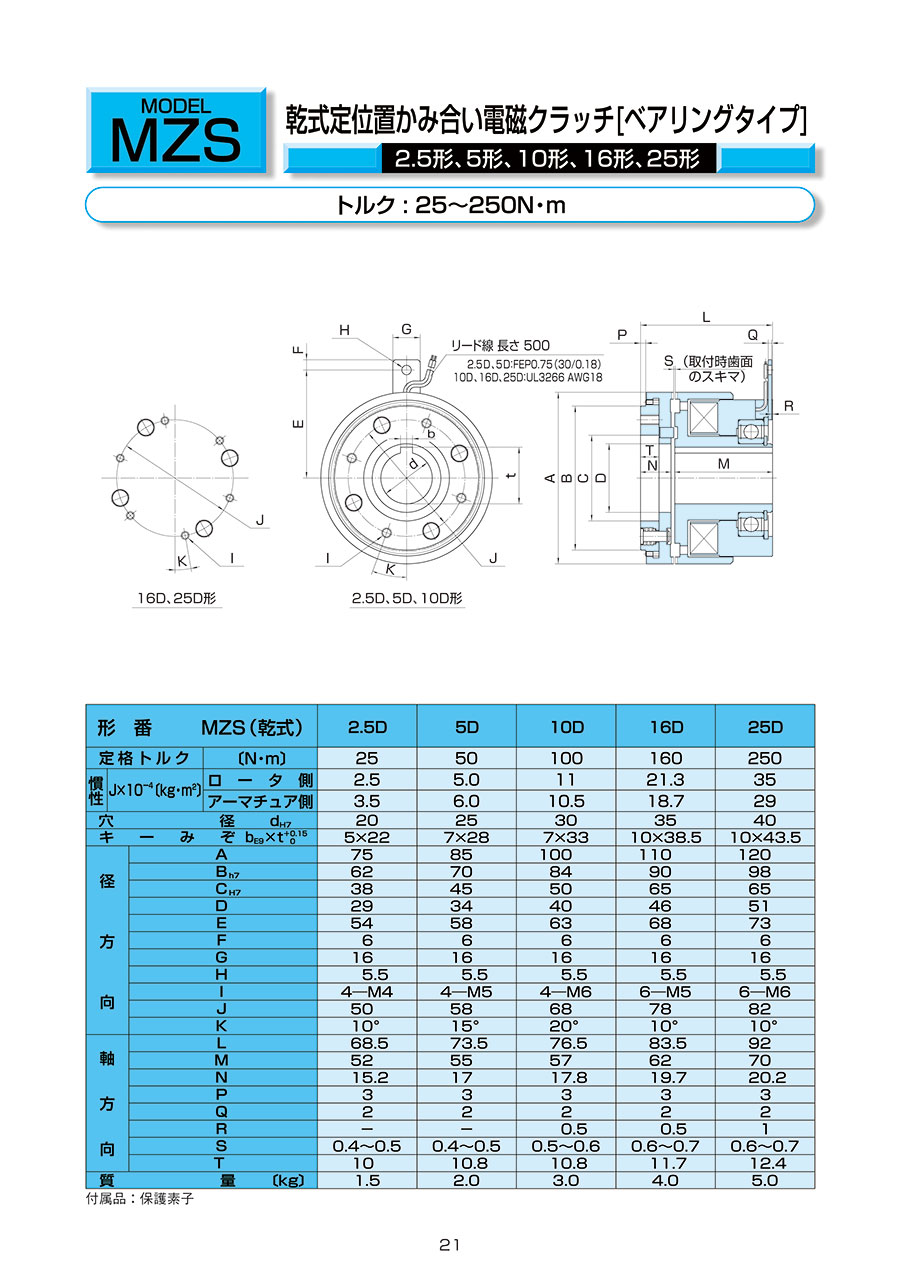

外形図
製品仕様
構造図
規格表
付属品:保護素子
性質性能情報・試験情報
動作特性
| 型番 | 定格トルク 〔N・m〕 | コイル（20℃） | アーマチュア 吸引時間〔S〕 | アーマチュア 釈放時間〔S〕 | 許容回転数 〔r/min〕 | |||
|---|---|---|---|---|---|---|---|---|
| 電圧〔V〕 | 電流〔A〕 | 抵抗〔Ω〕 | 容量〔W〕 | |||||
| MZS2.5D | 25 | 24 | 0.63 | 38.4 | 15 | 0.090 | 0.060 | 5,000 |
| MZS5D | 50 | 24 | 0.96 | 25.0 | 23 | 0.090 | 0.070 | 4,500 |
| MZS10D | 100 | 24 | 1.25 | 19.2 | 30 | 0.090 | 0.100 | 3,800 |
| MZS16D | 160 | 24 | 1.46 | 16.5 | 35 | 0.100 | 0.110 | 3,500 |
| MZS25D | 250 | 24 | 1.67 | 14.4 | 40 | 0.140 | 0.140 | 3,200 |
注意・禁止事項
取付上の注意
詳細情報
基本情報
【特長】
・特殊ローラ方式により、定位置にかみ合うまでの係合トルクが小さく、負荷トルクが小さい場合でも、つれまわりを生じません。
・トルク伝達中のすべりがなく、回転中全負荷がかかっていても、電流を切ると速やかに解放します。
・トルクは歯のかみ合いにより伝達されるので、小形で高トルクが得られます。
・ロータとアーマチュア間のエアーギャップは常に一定ですから、取付け後の調整は不要です。
・コイル静止形ですから取付けが簡単で、ブラシ等の消耗部品がなく保守を要しません。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
