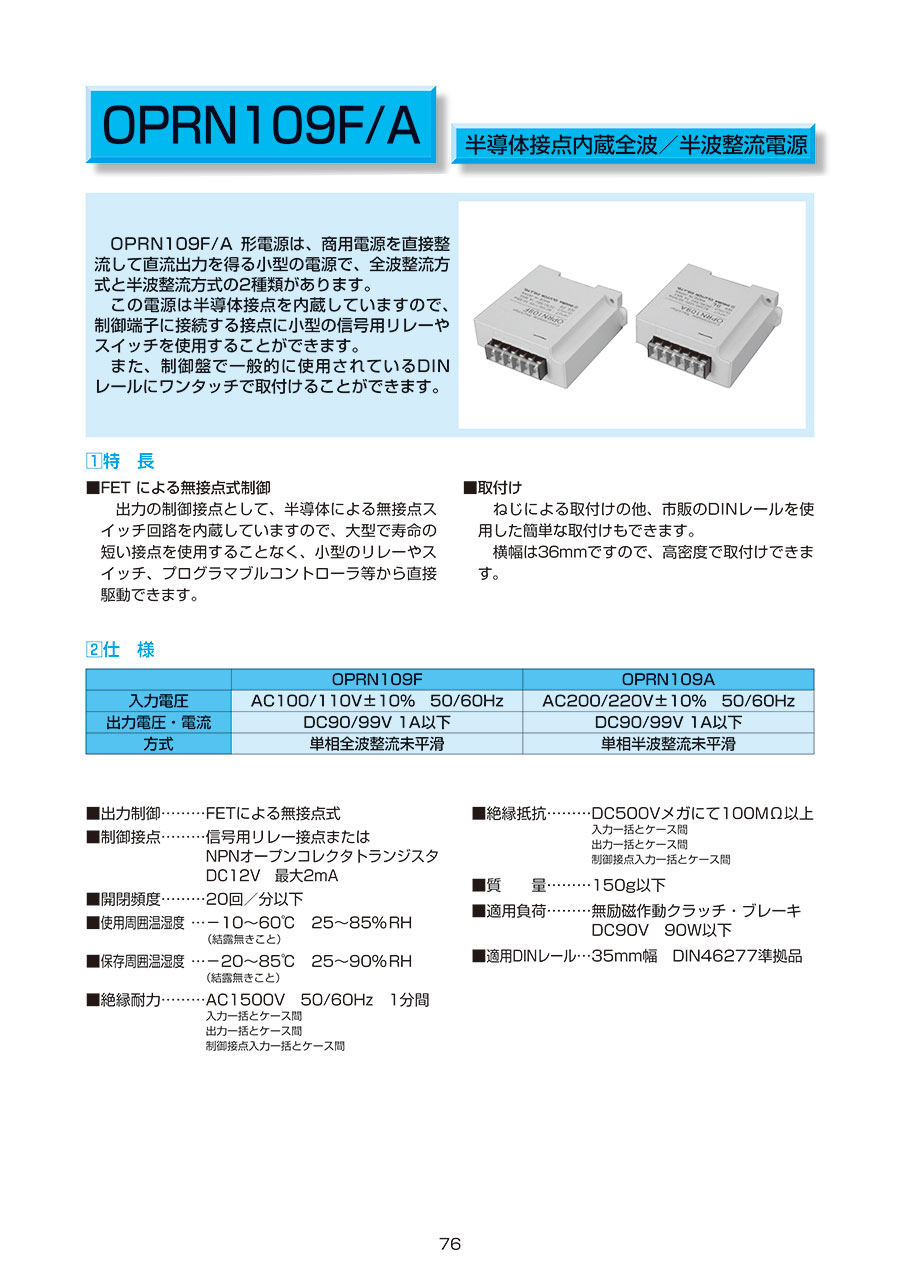

半導体接点内蔵全波／半波整流電源

外形図

製品仕様

注意・禁止事項

使用上の注意

（1） AC入力側にヒューズ、サーキットプロテクタなどの保護装置を接続して下さい。
（2） この電源はインバータ出力電圧の入力はできません。入力すると電源が破損します。
（3） この電源はクラッチ・ブレーキ用のバックサージ吸収素子を内蔵していますので、外部回路にバックサージ吸収素子を接続しないで下さい。
（4） 出力電圧は入力電圧に依存するため、一般的なDC90V用のクラッチ・ブレーキを使用する場合は、AC100/200V±10%以外の電圧は入力しないで下さい。
（5） この電源に万が一異常や不具合が生じた場合でも、二次災害防止のために完成品に適切なフェールセーフ機能を必ず付加して下さい。
