制御端子付全波／半波整流電源
- 通常単価(税別)
- 10,959円～12,011円
- 税込単価
- 12,055円～13,212円
通常出荷日：在庫品1日目当日出荷可能
【特長】・OPR形電源は、商用電源を直接整流して直流出力を得る小型の電源で、全波整流方式と半波整流方式...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| - | OPR109F | OPR109A |
|---|---|---|
| 入力電圧 | AC100V±10% 50/60HZ | AC200V±10% 50/60HZ |
| 出力電圧・電流 | DC90V 1A以下 | DC90V 1A以下 |
| 方式 | 単相全波整流未平滑 | 単相半波整流未平滑 |
| 出力制御 | 外部接点による全負荷電流開閉式 | |
| 開閉頻度 | 20回/分以下 | |
| 使用周囲温湿度 | -10～60℃ 5～95%RH （結露無きこと） | |
| 保存周囲温湿度 | -20～85℃ 5～95%RH （結露無きこと） | |
| 絶縁耐力 | AC1500V 50/60HZ 1分間 入カ一括とケース間 出カ一括とケース間 制御接点入力一括とケース間 | |
| 絶縁抵抗 | DC500V メガにて100MΩ以上 入カ一括とケース間 出カ一括とケース間 制御接点入力一括とケース間 | |
| 質量 | 100g以下 | |
| 適用負荷 | 無励磁作動クラッチ・ブレーキ DC90V 90W以下 | |
- 出力電圧はAC 100/200Vを入力した場合です
技術情報・設計アイデア
OPR109F 接続図
OPR109A 接続図
詳細情報
基本情報
【特長】
・OPR形電源は、商用電源を直接整流して直流出力を得る小型の電源で、全波整流方式と半波整流方式の2種類があります
・制御入力端子を備え、バックサージ吸収素子を内蔵していますので、商用電源・負荷ブレーキ・制御接点に接続するだけの簡単な接続で使用できます

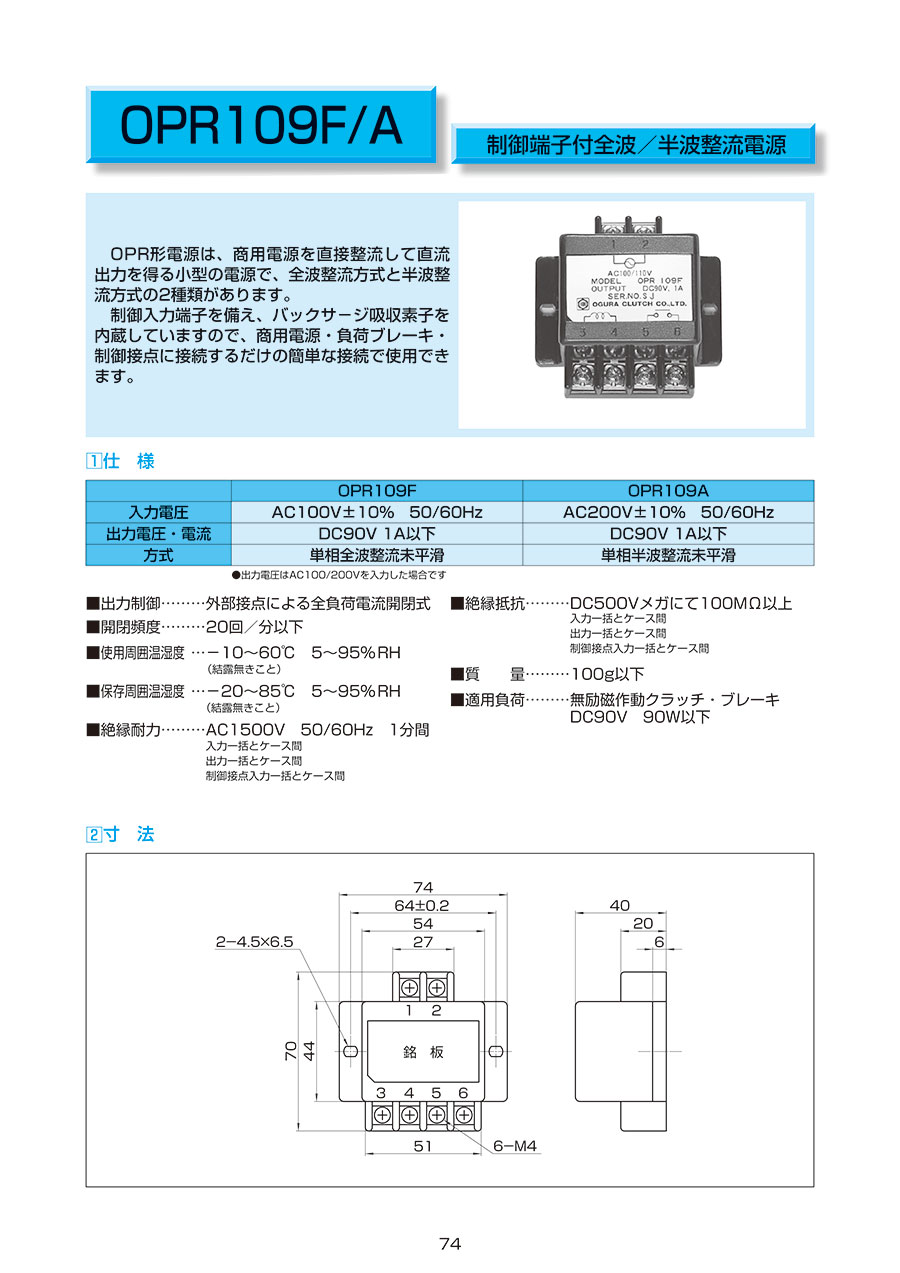

カタログ
商品担当おすすめ
小倉クラッチ
パーマヒストルクコントローラ
小倉クラッチ
無励磁作動ブレーキ（保持・非常停止用）
小倉クラッチ
マイクロパウダブレーキ OPシリーズ
制御端子付全波／半波整流電源のレビュー
紙工機械の修理
5
5.02021/04/14
たまに故障する部品なので、あまり扱っているサイトがない中での即納は非常に助かります。
0人が参考にしています。
設備の電源の整流
5
5.02020/01/27
特性検査の設備に取り付けています。10年以上設備に取り付けておりますが、特に問題はありません。なかなかメンテするところで...もっと読む
0人が参考にしています。
