小倉クラッチ

マイクロ電磁ブレーキ

カタログ |

通常単価(税別): 12,284円～31,170円

税込単価: 13,512円～34,287円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

【特長】・機械のコンパクト化に最適な小形・軽量設計です。・クラッチフィールドは玉軸受支持形であるため、...

よく一緒に見られています

小倉クラッチ

通常出荷日：在庫品1日目

よく一緒に見られています

小倉クラッチ

通常出荷日：在庫品1日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

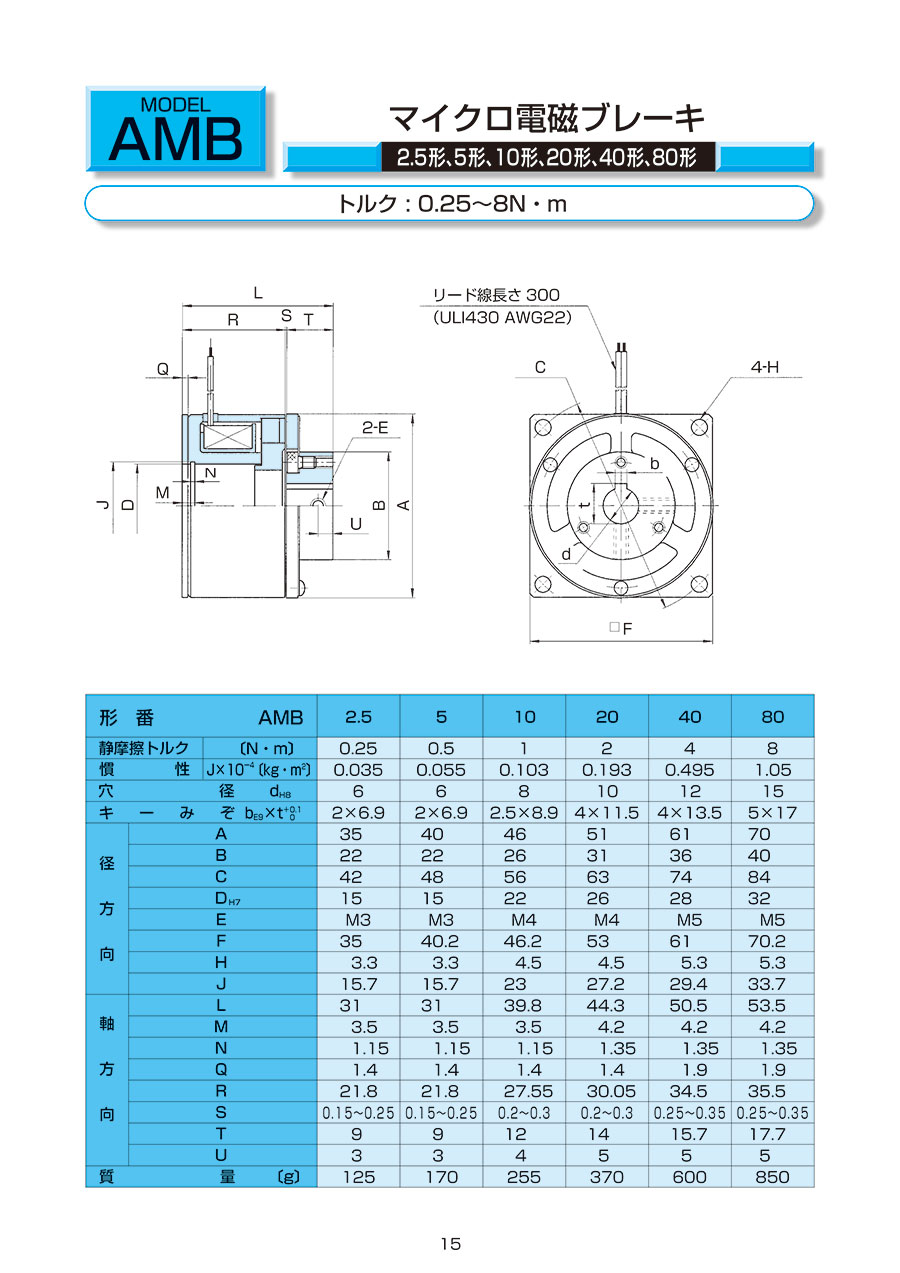

外形図

AMB

AMB-E

規格表

AMB

AMB-E

使用例

性質性能情報・試験情報

動作特性

型番	静摩擦トルク〔N・m〕	コイル（20℃）					アーマチュア吸引時間〔ms〕	トルク立上り時間〔ms〕	アーマチュア釈放時間〔ms〕
型番	静摩擦トルク〔N・m〕	電圧〔DC-V〕	電流〔A〕	抵抗〔Ω〕	容量〔W〕	時定数〔ms〕	アーマチュア吸引時間〔ms〕	トルク立上り時間〔ms〕	アーマチュア釈放時間〔ms〕
AMB2.5	0.25	24	0.13	192	3	4	10	15	15
AMB5	0.5	24	0.17	144	4	7	13	17	20
AMB10	1	24	0.25	96	6	10	17	27	25
AMB20	2	24	0.26	94	6.1	11	21	35	26
AMB40	4	24	0.38	64	9	19	32	55	40
AMB80	8	24	0.48	50	11.5	24	37	60	45

仕事量

型番	調整までの最大空隙〔mm〕	調整までの総仕事量〔J〕	使用限界までの総仕事量〔J〕	許容回転数〔r/min〕
AMB2.5	0.4	2.8×10⁶	8.7×10⁶	3,600
AMB5	0.45	4.5×10⁶	1.4×10⁶
AMB10	0.55	7.5×10⁶	2.3×10⁶
AMB20	0.6	1.2×10⁷	3.8×10⁷
AMB40	0.7	1.8×10⁷	5.8×10⁷
AMB80	0.7	2.7×10⁷	8.5×10⁷

注意・禁止事項

取付上の注意

型番リスト

表示件数

型番

定格トルク

(N・m)

トラスココード

RoHS?

最小発注数量

0.25	461-9749	10	1個
0.5	461-9773	10	1個
1	461-9731	10	1個
2	461-9757	10	1個
4	461-9765	10	1個
8	461-9781	10	1個

通常単価(税別) (税込単価)	通常出荷日

12,436円 ( 13,680円 )	在庫品1日目当日出荷可能
12,284円 ( 13,512円 )	在庫品1日目当日出荷可能
14,980円 ( 16,478円 )	3日目
22,075円 ( 24,283円 )	3日目
25,479円 ( 28,027円 )	3日目
31,170円 ( 34,287円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・機械のコンパクト化に最適な小形・軽量設計です。
・クラッチフィールドは玉軸受支持形であるため、取付が簡単です。
・トルクの立ち上がり・消滅が早く、動作も確実です。
・熱放散能力が大きく、耐久性は良好です。
・アーマチュアは板ばね駆動方式であるため、回転方向のバックラッシがなく、回転中の騒音がありません。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
