オールメタルバリアブルリークバルブ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 298,386円268,547円

税込単価: 328,225円295,402円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：81 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：7 日目

プロセス圧力を微小流量で制御するガス導入バルブ。【特長】・激しい腐食性ガスへの...

フランジ種類
CF-R (回転フランジ)
本体形状
ストレート
使用圧力範囲Min (MPa)
1X10^-14
使用圧力範囲Max (MPa)
1
呼び圧力
100K
本体材質
ステンレススチール
操作方式
手動式
ハンドル形状
ハンドホイール
供給側接続種類
管フランジ
供給側管フランジの呼び
5/8inch(16mm)
制御側接続種類
管フランジ
制御側管フランジの呼び
5/8inch(16mm)
最大使用温度 (℃)
300

59024-GE01

閲覧中の商品と併せてご検討ください

59024-GE01の仕様・寸法情報

フランジ種類

[その他] CF-R (回転フランジ)

本体形状

ストレート

使用圧力範囲Min(MPa)

1X10^-14

使用圧力範囲Max(MPa)

呼び圧力

100K

本体材質

ステンレススチール

操作方式

手動式

ハンドル形状

ハンドホイール

供給側接続種類

管フランジ

供給側管フランジの呼び

5/8inch(16mm)

制御側接続種類

管フランジ

制御側管フランジの呼び

5/8inch(16mm)

最大使用温度(℃)

300

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

主な特徴

コントローラ

サイズ	DN 16mm（5/8”）
アクチュエータ	手動式：ハンドホイールコントローラ搭載型ステッピングモーター
バルブボティの材質	ステンレススチール
標準フランジ	CF-R
シール技術	ダイアフラム

ポジション分解能	100,000ステップ
閉時間	3.5s

バルブ

リーク量	バルブボティ、バルブシート	＜1・10^-10mbar ls^-1
使用圧力範囲	-	UHV to 10 bar（abs）
バルブを開けるときの許容最大差圧	-	≦10 bar
デッドボリューム	アングルバルブ：シートサイド/サイドポートインラインバルブ：シートサイド/サイドポート	2.7cm³／1.1cm³ 0.98cm³／1.01cm³
第1回サービスまでのサイクル数	-	20,000
ベークアウト温度^1）	バルブボティ手動アクチュエータステッピングモーター	≦300℃ ≦300℃ ≦50℃
加熱および冷却速度	-	≦60℃ h^-1
材質	バルブボティダイアフラム	AISI 660（1.4943）、AISI 316L（1.4404） AISI 301（1.4310）、gold-plated
取付け方向	-	自由
バルブの開閉位置表示	-	目視位置表示付き（scale）
コンダクタンス（分子流）	-	0.05 ls^-1
調整可能なガス流量	-	1・10^-10mbar ls^-1 to 500 mbar ls^-1
重量	手動アクチュエータ付き制御ステッピングモーター付き	0.94kg／2.07 lbs 2.5kg／5.5 lbs

1）最高温度はバルブ動作条件およびシール材により変わる。

DN	mm	16
DN	inch	5/8
A	mm	38
A	inch	1.50
B	mm	34
B	inch	1.34
C	mm	27
C	inch	1.06
D	mm	10
D	inch	0.39
K	mm	111.50
K	inch	4.39
L	mm	7.35
L	inch	0.29
M	mm	28.50
M	inch	1.12
N	mm	15
N	inch	0.59
O	mm	63
O	inch	2.48
T	mm	13.50
T	inch	0.53
U	mm	34
U	inch	1.34

型番リスト

表示件数

型番

59024-GE01

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

298,386円268,547円
( 295,402円 )

7日目

詳細情報

基本情報

基本情報

プロセス圧力を微小流量で制御するガス導入バルブ。
【特長】
・激しい腐食性ガスへの耐性。
・精密で再現性の高いガス流量調整。

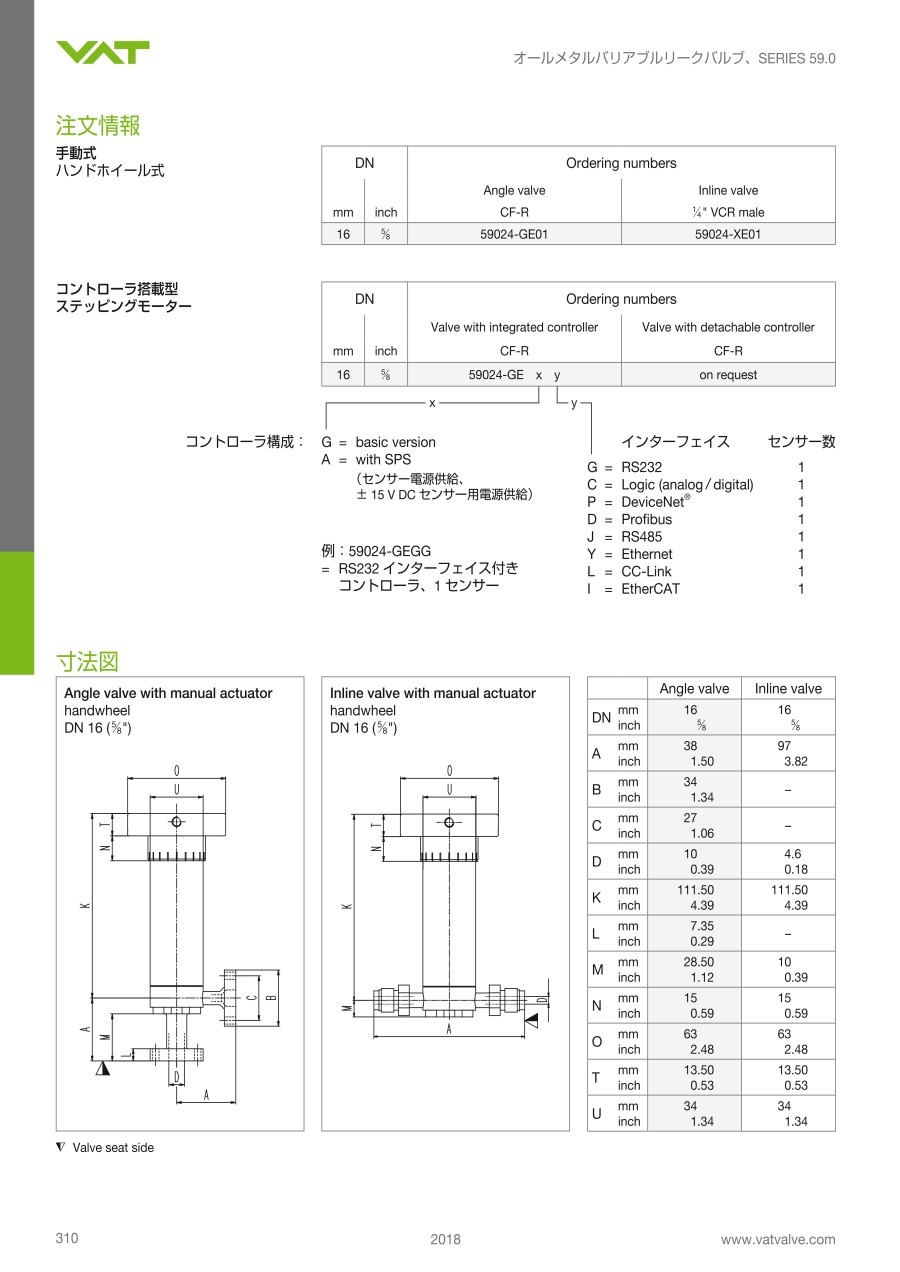

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

オールメタルバリアブルリークバルブの型番59024-GE01のページです。型番59024-GE01に関する仕様情報を記載しております。
