メカニカル部品技術窓口
絞り込み条件
未確定：候補が2型番あります。
供給側 管フランジの呼び
制御側 管フランジの呼び
タイプ
~mm出荷日
- すべて
- 当日出荷可能
- 67日以内
ダイアフラムバルブ
- 通常単価(税別)
- 36,610円～48,712円
- 税込単価
- 40,271円～53,583円
粗引き／バックラインの真空封止用。定量絞り、ガス導入及び液体用バルブ。【特長】...
詳細情報を確認する- フランジ種類
- ISO-KF
- 本体形状
- ストレート
- 使用圧力範囲Min (MPa)
- 1X10-11
- 使用圧力範囲Max (MPa)
- 0.5
- 呼び圧力
- 500K
- 本体材質
- アルミニウム
- 本体ライニング
- なし
- 操作方式
- 手動式
- ハンドル形状
- ハンドホイール
- 供給側 接続種類
- 管フランジ
- 制御側 接続種類
- 管フランジ
- 最大使用温度 (℃)
- 100
未確定：候補が2型番あります。
商品情報
外形図
製品仕様
| サイズ | DN 16-40mm（5/8"-1 1/2"） |
|---|---|
| アクチュエータ | 手動式：ハンドホイール式 |
| バルブボディの材質 | アルミニウム |
| 標準フランジ | ISO-KF |
機能原理
規格表
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
36,610円 ( 40,271円 ) | 67日目 |
48,712円 ( 53,583円 ) | 在庫品1日目当日出荷可能 |

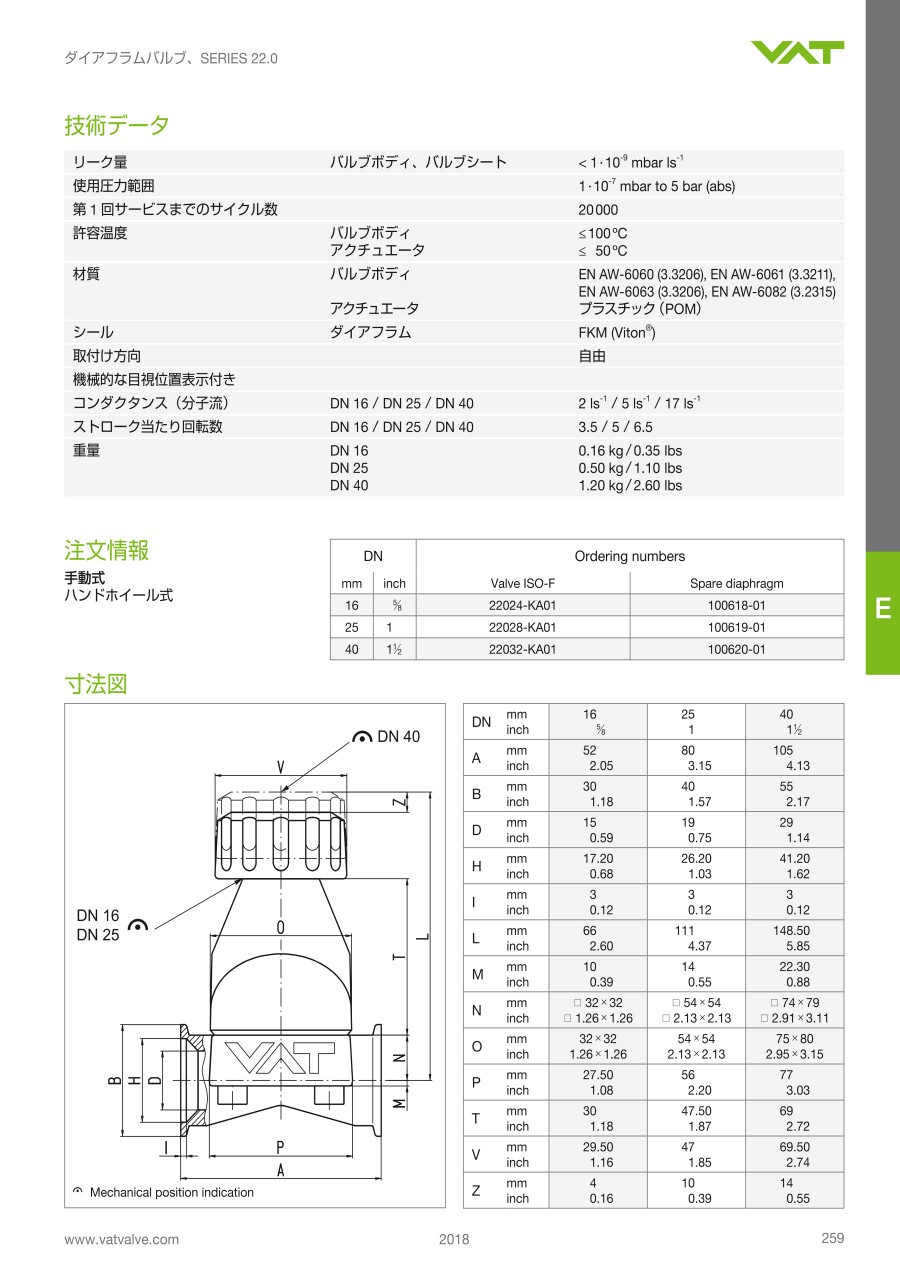

カタログ
