オールメタルアングルバルブ
- 通常単価(税別)
- 197,735円
- 税込単価
- 217,509円
（極）UHVアプリケーションの真空プロセス用。【特長】・シールはFLEX VA...
詳細情報を確認する- フランジ種類
- CF-R (回転フランジ)
- 本体形状
- アングル
- 使用圧力範囲Min (MPa)
- 1X10-14
- 使用圧力範囲Max (MPa)
- 0.2
- 呼び圧力
- 200K
- 本体材質
- ステンレススチール
- 本体ライニング
- なし
- 操作方式
- 手動式
- ハンドル形状
- 六角ヘッド
- 供給側 接続種類
- 管フランジ
- 制御側 接続種類
- 管フランジ
- ポート形状
- Lポート
- グローブバルブ種類
- ベローズシール
- 電磁弁
- なし
- リミットスイッチ
- なし
54132-GE02の仕様・寸法情報
フランジ種類
[その他] CF-R (回転フランジ)
本体形状
アングル
使用圧力範囲Min(MPa)
1X10-14
使用圧力範囲Max(MPa)
0.2
呼び圧力
200K
本体材質
ステンレススチール
本体ライニング
なし
操作方式
手動式
ハンドル形状
六角ヘッド
供給側 接続種類
管フランジ
供給側 管フランジの呼び
1 1/2inch(40mm)
制御側 接続種類
管フランジ
制御側 管フランジの呼び
1 1/2inch(40mm)
ポート形状
Lポート
グローブバルブ種類
ベローズシール
電磁弁
なし
リミットスイッチ
なし
-
-
商品情報
外形図
DN 16（5/8"） CF-R
DN 40-63（1 1/2"-2 1/2"） CF-R
フランジ寸法図
DN 16-63（5/8"-2 1/2"）
製品仕様
| サイズ | DN 16-63mm（5/8"-2 1/2"） |
|---|---|
| アクチュエータ | 手動式：六角ヘッド |
| バルブボディの材質 | ステンレススチール |
| 標準フランジ | CF-R |
機能原理
規格表
バルブ規格表
フランジ規格表
詳細情報
基本情報
（極）UHVアプリケーションの真空プロセス用。
【特長】
・シールはFLEX VATRING方式。
・シール面の変形は弾性変形の範囲内。
・閉操作は機械的に止まるまで、トルク管理不要。
・コンダクタンス大。
・FLEX VATRINGは2回まで交換可能。

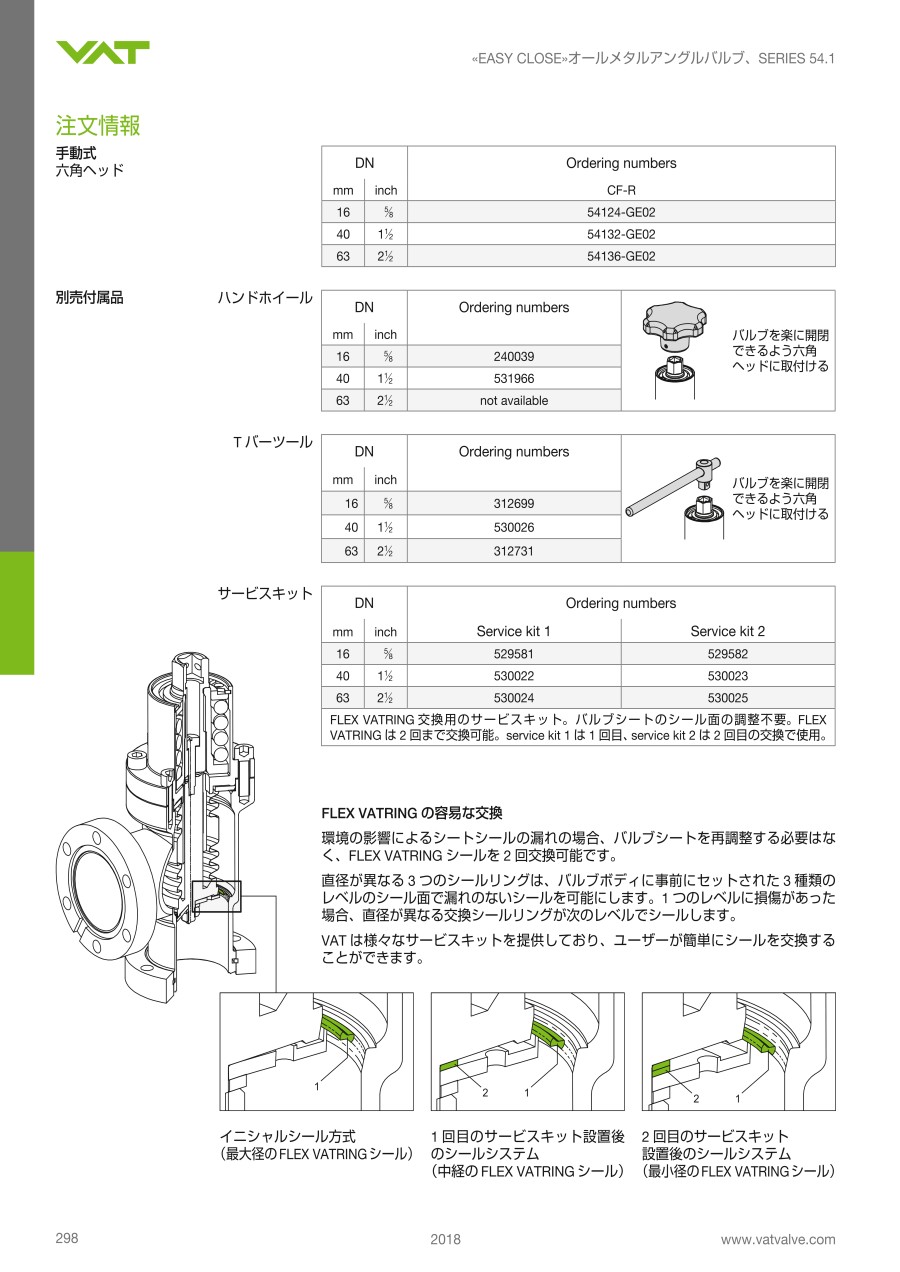

カタログ
