高真空アングルバルブ（ベローズ軸シール）

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 32,715円～54,257円

税込単価: 35,987円～59,683円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

VAT

ダイアフラムバルブ

通常価格(税別)： 36,610円 (税込価格：40,271円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

VAT

オールメタルアングルバルブ

通常価格(税別)： 197,735円 (税込価格：217,509円)

通常出荷日：81 日目

高真空アプリケーションの排気、ベント用。【特長】・アングルおよびインラインボデ...

詳細情報を確認する

フランジ種類
ISO-KF
使用圧力範囲Min (MPa)
1X10^-12
使用圧力範囲Max (MPa)
0.5
呼び圧力
500K
本体ライニング
なし
供給側接続種類
管フランジ
制御側接続種類
管フランジ
グローブバルブ種類
ベローズシール

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

アングル形状手動式
DN 10-50（3/8"-2"） ISO-KF

ストレート形状手動式
DN 16-50（5/8"-2"）
DN 25-50（1"-2"）
ISO-KF

アングル形状空圧式単作動形
DN 10-50（3/8"-2"） ISO-KF

ストレート形状空圧式単作動形
DN 16-50（5/8"-2"） ISO-KF

アングル形状電動式
DN 10-40（3/8"-1 1/2"） ISO-KF

ストレート形状電動式
DN 16-40（5/8"-1 1/2"） ISO-KF

製品仕様

サイズ	DN 10-160mm（3/8"-6"）
アクチュエータ	手動式：取り外し可能なハンドホイール付き圧空作動式：スプリングによる閉動作（NC）、スプリングによる開動作（NO）、または複動シリンダー電磁作動式：単動シリンダー、閉動作はスプリング（NC）
バルブボディの材質	アルミニウムまたはステンレススチール
軸シール	ベローズ
標準フランジ	ISO-KF

機能原理

手動式

空圧式単作動形（NC）：DN10-160

空圧式単作動形（NO）：DN10-50

技術情報

リーク量	バルブボディ、バルブシート	＜1・10^-9mbar Is^-1
使用圧力範囲	手動式/圧空作動式	DN 10-50	1・10^-8mbar to 5bar（abs）
		DN 63-80	1・10^-8mbar to 4bar（abs）
		DN 100-160	1・10^-8mbar to 2bar（abs）
	電磁作動式	DN 10-40	1・10^-8mbar to 2bar（abs）
プレートにかけ得る許容最大差圧	手動式/圧空作動式	-
	開方向	DN 10-50	≦2.0bar
	開方向	DN 63-160	≦1.2bar
	閉方向	DN 10-50	≦5.0bar
		DN 63-80	≦4.0bar
		DN 100-160	≦2.0bar
	電磁作動式	DN 10-40	≦2.0bar
バルブを開けるときの許容最大差圧	-	-	≦1bar

規格表

アングル形状手動式規格表

ストレート形状手動式規格表

アングル形状空圧式単作動形規格表

ストレート形状空圧式単作動形規格表

電動式規格表

型番リスト

表示件数

型番

注文停止中

本体形状

本体材質

操作方式

ハンドル形状

供給側管フランジの呼び

制御側管フランジの呼び

ポート形状

最大許容温度

(℃)

電磁弁

リミットスイッチ

最小発注数量

アングル	アルミニウム	手動式	ハンドホイール	KF16	KF16	Lポート	120	なし	なし	1個
アングル	アルミニウム	手動式	ハンドホイール	KF25	KF25	Lポート	120	なし	なし	1個
アングル	ステンレススチール	手動式	ハンドホイール	KF25	KF25	Lポート	120	なし	なし	1個
アングル	アルミニウム	手動式	ハンドホイール	KF40	KF40	Lポート	120	なし	なし	1個

通常単価(税別) (税込単価)	通常出荷日

32,715円 ( 35,987円 )	70日目
36,313円 ( 39,944円 )	在庫品1日目当日出荷可能
54,257円 ( 59,683円 )	在庫品1日目当日出荷可能
48,759円 ( 53,635円 )	7日目

詳細情報

基本情報

基本情報

高真空アプリケーションの排気、ベント用。
【特長】
・アングルおよびインラインボディ。
・ベローズ軸シール。
・大きな差圧対応。
・長いサイクルライフ。

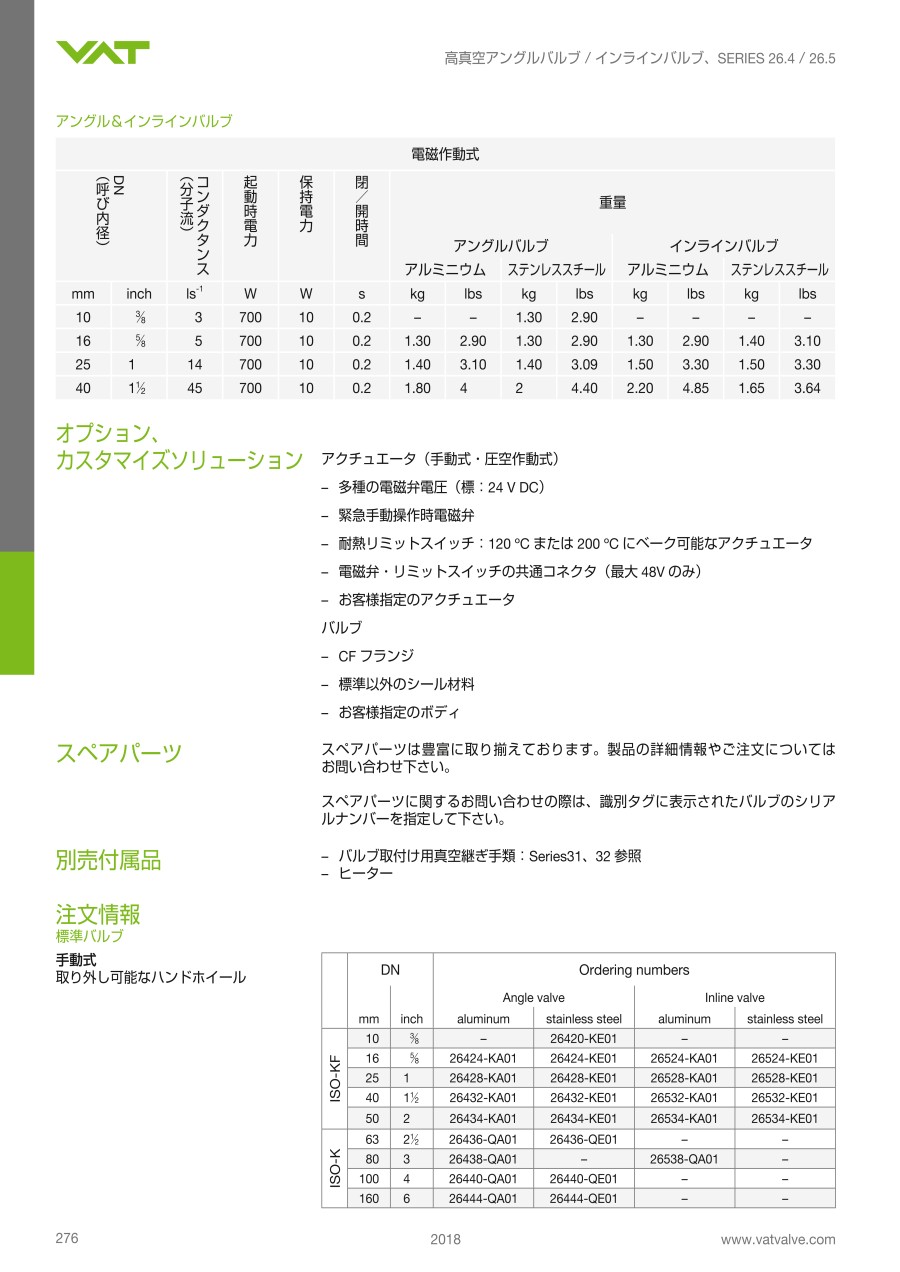

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
