UHVゲートバルブ

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 497,859円～861,446円特別価格

税込単価: 547,645円～947,591円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

VAT

オールメタルアングルバルブ

通常価格(税別)： 197,735円 (税込価格：217,509円)

通常出荷日：81 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

VAT

オールメタルバリアブルリークバルブ

通常価格(税別)： 298,386円 (税込価格：328,225円)

通常出荷日：7 日目

研究開発および産業のUHVアプリケーションの標準バルブ。【特長】・ベローズ軸シ...

詳細情報を確認する

ゲートバルブ種類
内ねじ式
本体形状
ストレート
使用圧力範囲Min (MPa)
1X10^-14
本体材質
ステンレススチール
本体ライニング
なし
供給側接続種類
管フランジ
制御側接続種類
管フランジ

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

手動式

DN63-200

DN250-320

圧空作動式

DN63-200

DN250-320

製品仕様

主な特徴

サイズ	DN63～320mm（2 1/2"～12"）
アクチュエータ	手動式：クランクハンドル式圧空作動式：複動シリンダー
標準フランジ	ISOF,CF-F,ASA-LP,JIS
シール技術	VATLOCK方式

技術情報

リーク量	バルブボディ		<5・10^-10mbar ls^-1
リーク量	バルブシート		<1・10^-9mbar ls^-1
使用圧力範囲	DN63～200		1・10^-10mbar to 1.6 bar（abs）
使用圧力範囲	DN250～320		1・10^-10mbar to 1.2 bar（abs）
ゲートにかけ得る許容最大差圧	DN63～200		≦1.6 bar
ゲートにかけ得る許容最大差圧	DN250～320		≦1.2 bar
バルブを開けるときの許容最大差圧			≦30 mbar
第1回サービスまでのサイクル数			50,000
許容温度^※1	バルブボディ		≦250℃（バルブ開き）/≦200℃（バルブ閉）
	手動アクチュエータ		≦250℃
	圧空アクチュエータ		≦200℃
	電磁弁		≦50℃
	リミットスイッチ		≦80℃
加熱および冷却速度			≦50℃ h^-1
材質	バルブボディ		AISI 304（1.4301）
	機構	DN63～200	AISI 316L（1.4404）
	機構	DN250～320	AISI 304（1.4301）
	ベローズ		AISI 316L（1.4404、1.4435）
シール	ボンネット		メタル
シール	ゲート		FKM（Viton^®）
軸シール			ベローズ
取付方向			自由
電磁弁			24 VDC,5.4W（others on request）
リミットスイッチ：接点容量	電圧		≦50VAC/DC
リミットスイッチ：接点容量	電流		≦1.2A
バルブの開閉位置表示			機械的な目視位置表示付き

※1 最高温度はバルブ動作条件およびシール材により変わる。

規格表

手動式

圧空作動式

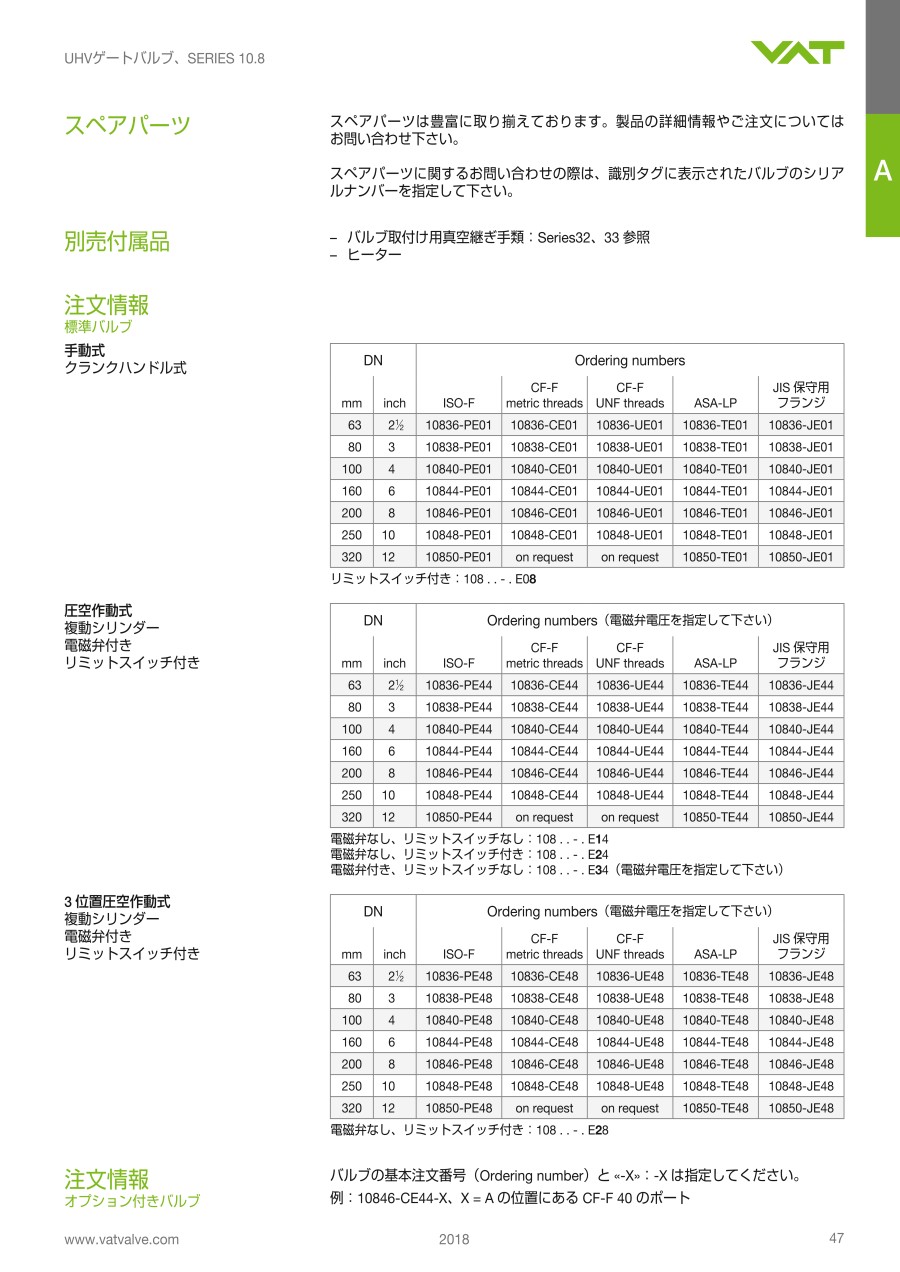

型番リスト

表示件数

型番

注文停止中

10836-CE01

10840-CE01

10844-CE01

フランジ種類

使用圧力範囲Max

(MPa)

呼び圧力

操作方式

ハンドル形状

供給側管フランジの呼び

制御側管フランジの呼び

電磁弁

最大使用温度

(℃)

最小発注数量

[その他] CF-F (固定フランジ)	0.16	120K	手動式	クランクハンドル	2 1/2inch(63mm)	2 1/2inch(63mm)	なし	250	1個
[その他] CF-F (固定フランジ)	0.16	160K	手動式	クランクハンドル	4inch(100mm)	4inch(100mm)	なし	250	1個
[その他] CF-F (固定フランジ)	0.16	160K	手動式	クランクハンドル	6inch(160mm)	6inch(160mm)	なし	250	1個

通常単価(税別) (税込単価)	通常出荷日

497,859円448,073円 ( 492,880円 )	8日目
735,857円662,271円 ( 728,498円 )	7日目
861,446円 ( 947,591円 )	8日目

詳細情報

基本情報

基本情報

研究開発および産業のUHVアプリケーションの標準バルブ。
【特長】
・ベローズ軸シール、潤滑剤フリーの機構。
・DN63-200 Vulcanizedシール（ゲートシール部にデッドボリュームがない）。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
