ミニUHVゲートバルブ
- 通常単価(税別)
- 329,200円
- 税込単価
- 362,120円
UHVから高度なアプリケーションまでの多用途バルブ。【特長】・モジュラーデザイ...
詳細情報を確認する- ゲートバルブ種類
- 内ねじ式
- 本体形状
- ストレート
- 使用圧力範囲Max (MPa)
- 0.2
- 本体材質
- ステンレススチール
- 本体ライニング
- なし
- 供給側 接続種類
- 管フランジ
- 制御側 接続種類
- 管フランジ
閲覧中の商品と併せてご検討ください
－閉じる
01032-CE01の仕様・寸法情報
フランジ種類
[その他] CF-F (固定フランジ)
ゲートバルブ種類
内ねじ式
本体形状
ストレート
使用圧力範囲Min(MPa)
-
使用圧力範囲Max(MPa)
0.2
呼び圧力
160K
本体材質
ステンレススチール
本体ライニング
なし
操作方式
手動式
ハンドル形状
回転ハンドル式
供給側 接続種類
管フランジ
供給側 管フランジの呼び
1 1/2inch(40mm)
制御側 接続種類
管フランジ
制御側 管フランジの呼び
1 1/2inch(40mm)
電磁弁
なし
最大使用温度(℃)
250
商品情報
外形図
手動式
DN 16-50（5/8"-2"） ISO-KF
手動式
DN 40（1 1/2"） CF-F
空圧式単作動形
DN 16-50（5/8"-2"） ISO-KF
空圧式単作動形
DN 40（1 1/2"） CF-F
空圧式複作動形
DN 16-50（5/8"-2"） ISO-KF
空圧式複作動形
DN 40（1 1/2"） CF-F
製品仕様
| サイズ | DN 16-50mm（5/8"-2"） |
|---|---|
| アクチュエータ | 手動式：回転ハンドル式 圧空作動式：単動シリンダースプリングによる閉動作（NC）、 単動シリンダースプリングによる開動作（NO）、複動シリンダー |
| バルブボディの材質 | ステンレススチール |
| 軸シール | ベローズ |
| 標準フランジ | ISO-KF,CF-F |
機能原理
規格表
DN16-50ISO-KF
DN40CF-F
DN16-50ISO-KF
DN40CF-F
DN16-50ISO-KF
DN40CF-F
詳細情報
基本情報
UHVから高度なアプリケーションまでの多用途バルブ。
【特長】
・モジュラーデザイン。
・ベローズ軸シール、潤滑材不要の構造。
・ゲートシール部にデッドボリュームがないVulcanizedシール。

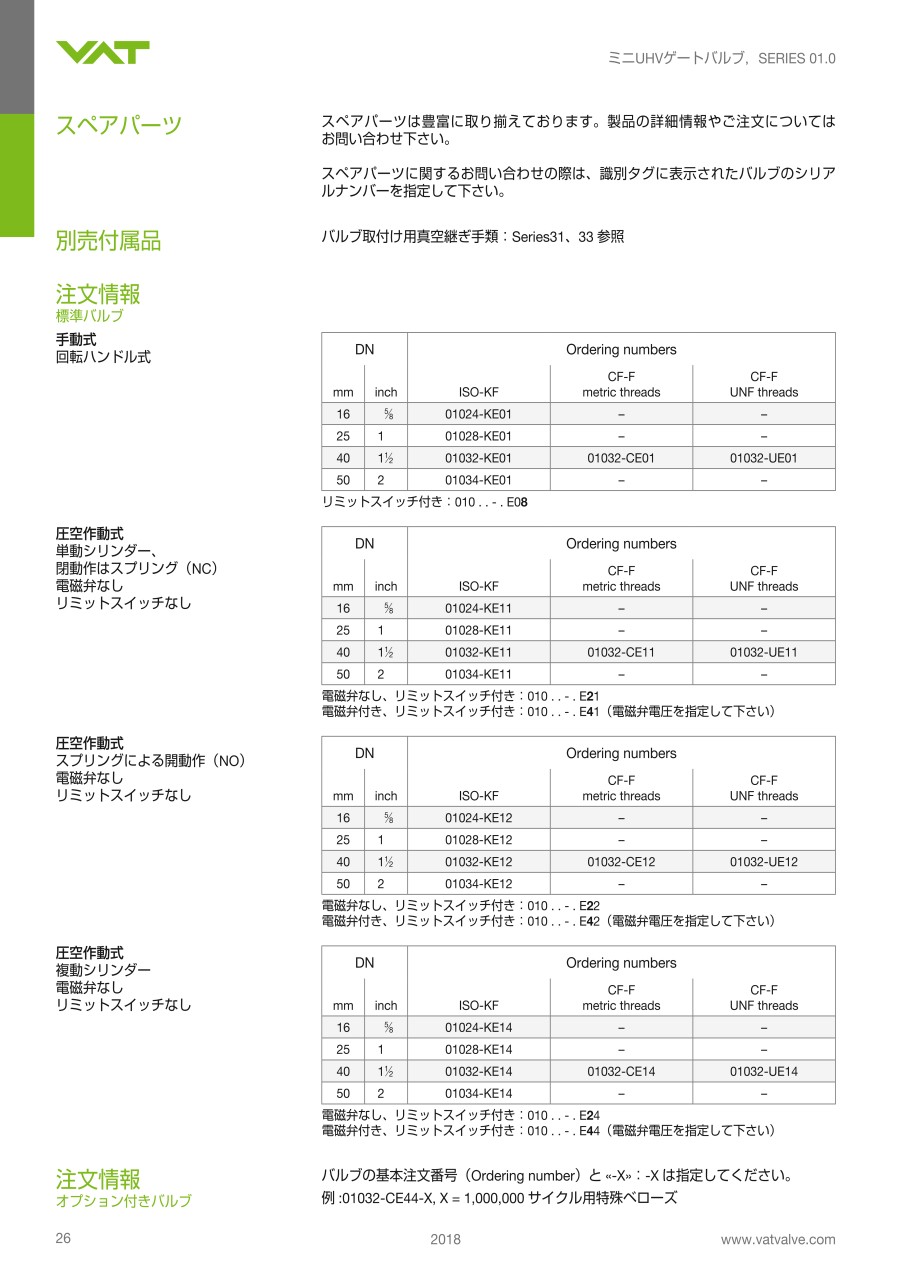

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。ミニUHVゲートバルブの型番01032-CE01のページです。
型番01032-CE01に関する仕様情報を記載しております。
