メカニカル部品技術窓口
アルタックスNEOシリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

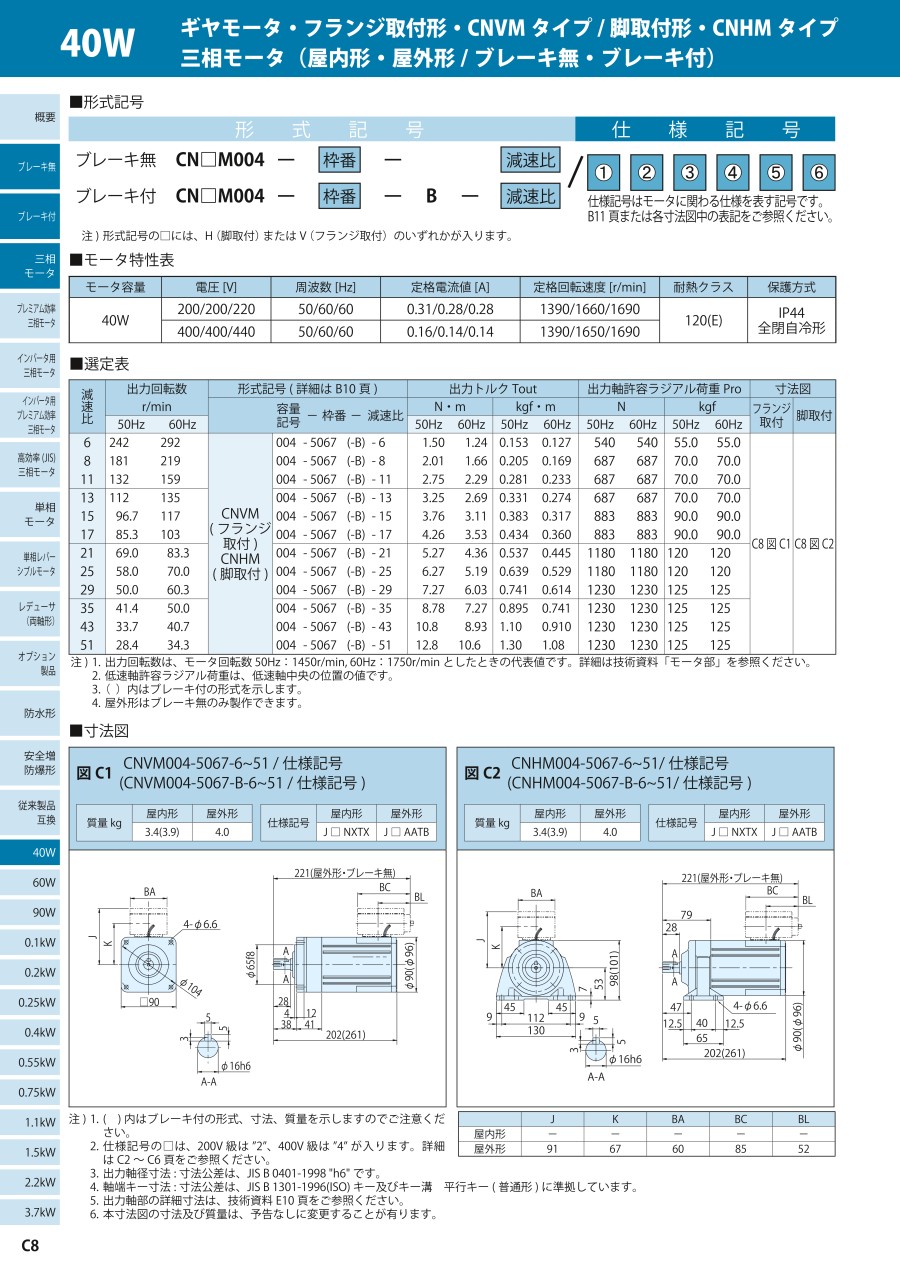

外形図
CNVM004-5067-6～51（CNVM004-5067-B-6～51）
フランジ取付
CNHM004-5067-6～51（CNHM004-5067-B-6～51）
脚取付
注）
- 1. （ ）内はブレーキ付の形式、寸法、質量を示しますのでご注意ください。
- 2. 出力軸径寸法: 寸法公差は、JIS B 0401-1998 "h6" です。
- 3. 軸端キー寸法: 寸法公差は、JIS B 1301-1996（ISO）キー及びキー溝 平行キー（普通形） に準拠しています。
- 4. 出力軸部の詳細寸法は、デジタルカタログの技術資料をご参照ください。
- 5. 本寸法図の寸法及び質量は、予告なしに変更することが有ります。
一部型番のみを掲載しています。他の型番については、デジタルカタログをご覧ください。
製品仕様
CNVM004-5067-6～51（CNVM004-5067-B-6～51）
注）
- 1. 出力回転数は、モータ回転数 50Hz：1450r/min, 60Hz：1,750r/minとしたときの代表値です。詳細はデジタルカタログの技術資料「モータ部」を参照ください。
- 2. 低速軸許容ラジアル荷重は、低速軸中央の位置の値です。
一部型番のみを掲載しています。他の型番については、デジタルカタログをご覧ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
46,157円 ( 50,773円 ) | 6日目 |
118,405円 ( 130,246円 ) | 6日目 |
詳細情報
基本情報
サイクロ減速機の減速機構を採用。高い耐衝撃性を持つコンパクトなギヤモータです。
【特長】
・減速部を両側からしっかりとサポートする「両持ち構造」と、独自の「多数歯数差歯形」の採用で低騒音化を実現しました
・一般的なギヤモータと異なり、同心軸（モータ軸と出力軸が同心）構造なので、フランジを小さくすることができます。また、フランジの中心とモータの中心にズレがないため、コンパクトな設計が可能です
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- 一部のモータで使用の樹脂製ファンの入手が困難なため、供給状況が回復するまで「ナチュラル色」にて対応となります。詳細はこちらをご確認ください。
