オザック精工

幅広ミニアチュアエコガイド（EGM-W・EGM-WLシリーズ）

カタログ

通常単価(税別): -

税込単価: -

通常出荷日：11日目～13日目

【特長】・全ての部品がステンレス鋼とプラスチックにより構成されておりますので、錆を嫌う使用環境下におい...

よく一緒に見られています

オザック精工

通常出荷日：9 日目～

未確定：候補が40型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

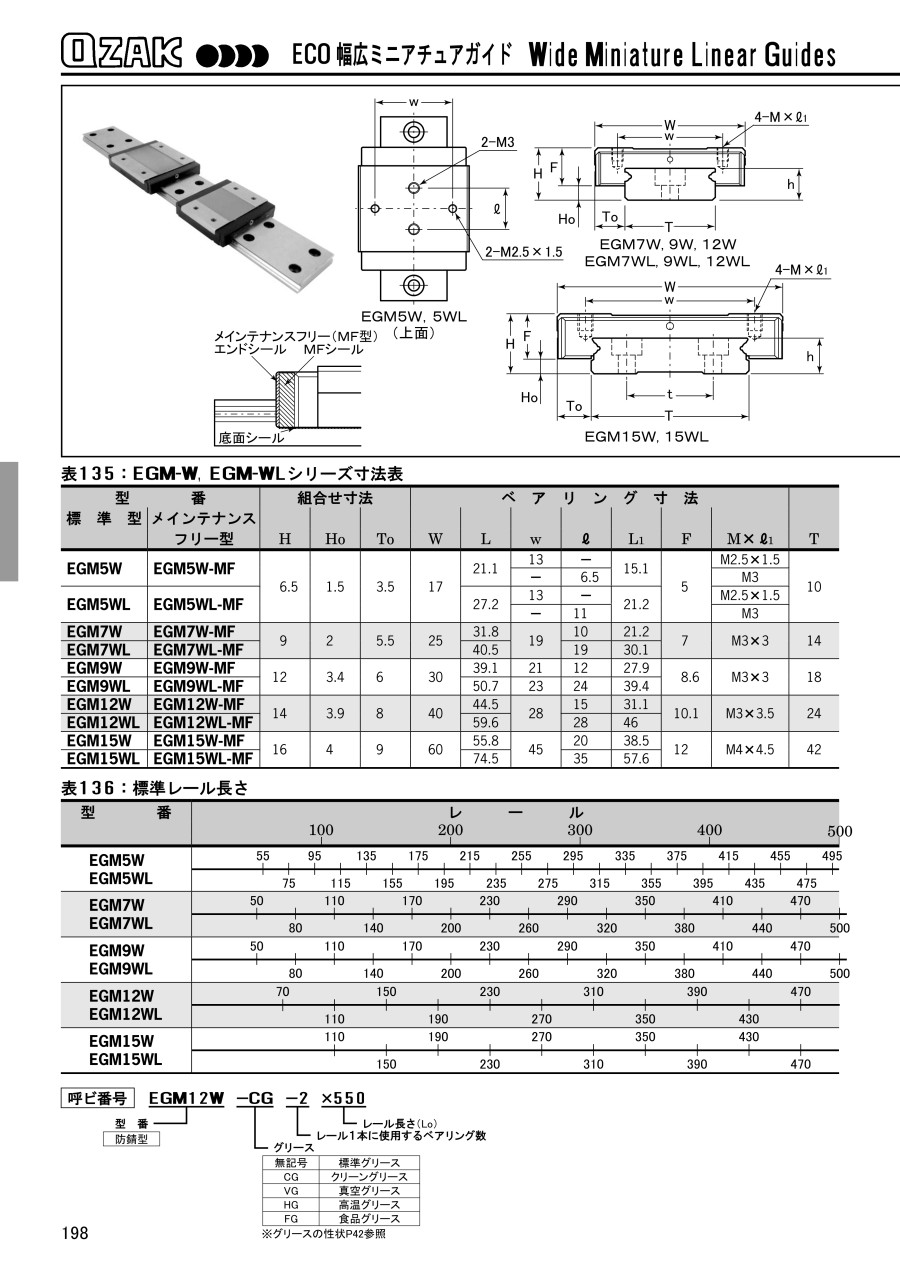

カタログ

商品情報

外形図

製品仕様

EGM5W（-MF）, 5WL（-MF）のレールを固定するネジは、精密機器用十字穴付き小ネジ（0番なべ小ネジ1種）M2.5×7を使用して下さい。

規格表

標準レール長さ

型番リスト

表示件数

型番

EGM5W-[1,2,3,4,5,6,7,8,9]X[55-1000/1]

EGM5W-[CG,FG,HG,VG]-[1,2,3,4,5,6,7,8,9]X[55-1000/1]

EGM5W-MF-[1,2,3,4,5,6,7,8,9]X[55-1000/1]

EGM5W-MF-[CG,FG,HG,VG]-[1,2,3,4,5,6,7,8,9]X[55-1000/1]

EGM5WL-[1,2,3,4,5,6,7,8,9]X[55-1000/1]

EGM5WL-[CG,FG,HG,VG]-[1,2,3,4,5,6,7,8,9]X[55-1000/1]

EGM5WL-MF-[1,2,3,4,5,6,7,8,9]X[55-1000/1]

EGM5WL-MF-[CG,FG,HG,VG]-[1,2,3,4,5,6,7,8,9]X[55-1000/1]

EGM7W-[1,2,3,4,5,6,7,8,9]X[50-1000/1]

EGM7W-[CG,FG,HG,VG]-[1,2,3,4,5,6,7,8,9]X[50-1000/1]

EGM7W-MF-[1,2,3,4,5,6,7,8,9]X[50-1000/1]

EGM7W-MF-[CG,FG,HG,VG]-[1,2,3,4,5,6,7,8,9]X[50-1000/1]

EGM7WL-[1,2,3,4,5,6,7,8,9]X[50-1000/1]

EGM7WL-[CG,FG,HG,VG]-[1,2,3,4,5,6,7,8,9]X[50-1000/1]

EGM7WL-MF-[1,2,3,4,5,6,7,8,9]X[50-1000/1]

EGM7WL-MF-[CG,FG,HG,VG]-[1,2,3,4,5,6,7,8,9]X[50-1000/1]

EGM9W-[1,2,3,4,5,6,7,8,9]X[50-1000/1]

EGM9W-[CG,FG,HG,VG]-[1,2,3,4,5,6,7,8,9]X[50-1000/1]

EGM9W-MF-[1,2,3,4,5,6,7,8,9]X[50-1000/1]

EGM9W-MF-[CG,FG,HG,VG]-[1,2,3,4,5,6,7,8,9]X[50-1000/1]

EGM9WL-[1,2,3,4,5,6,7,8,9]X[50-1000/1]

EGM9WL-[CG,FG,HG,VG]-[1,2,3,4,5,6,7,8,9]X[50-1000/1]

EGM9WL-MF-[1,2,3,4,5,6,7,8,9]X[50-1000/1]

EGM9WL-MF-[CG,FG,HG,VG]-[1,2,3,4,5,6,7,8,9]X[50-1000/1]

EGM12W-[1,2,3,4,5,6,7,8,9]X[70-1000/1]

EGM12W-[CG,FG,HG,VG]-[1,2,3,4,5,6,7,8,9]X[70-1000/1]

EGM12W-MF-[1,2,3,4,5,6,7,8,9]X[70-1000/1]

EGM12W-MF-[CG,FG,HG,VG]-[1,2,3,4,5,6,7,8,9]X[70-1000/1]

EGM12WL-[1,2,3,4,5,6,7,8,9]X[70-1000/1]

EGM12WL-[CG,FG,HG,VG]-[1,2,3,4,5,6,7,8,9]X[70-1000/1]

EGM12WL-MF-[1,2,3,4,5,6,7,8,9]X[70-1000/1]

EGM12WL-MF-[CG,FG,HG,VG]-[1,2,3,4,5,6,7,8,9]X[70-1000/1]

EGM15W-[1,2,3,4,5,6,7,8,9]X[110-1000/1]

EGM15W-[CG,FG,HG,VG]-[1,2,3,4,5,6,7,8,9]X[110-1000/1]

EGM15W-MF-[1,2,3,4,5,6,7,8,9]X[110-1000/1]

EGM15W-MF-[CG,FG,HG,VG]-[1,2,3,4,5,6,7,8,9]X[110-1000/1]

EGM15WL-[1,2,3,4,5,6,7,8,9]X[110-1000/1]

EGM15WL-[CG,FG,HG,VG]-[1,2,3,4,5,6,7,8,9]X[110-1000/1]

EGM15WL-MF-[1,2,3,4,5,6,7,8,9]X[110-1000/1]

EGM15WL-MF-[CG,FG,HG,VG]-[1,2,3,4,5,6,7,8,9]X[110-1000/1]

ブロック形状

ブロック数

レール幅

(mm)

組付高さ H

(mm)

レール長さ L

(mm)

呼び型番

ブロック外径寸法W

(mm)

ブロック外径寸法L

(mm)

グリース

シール

RoHS?

最小発注数量

ワイド	1 ～ 9	10	6.5	55 ～ 1000	5	17	21.1	標準グリース	シールなし	10	1個
ワイド	1 ～ 9	10	6.5	55 ～ 1000	5	17	21.1	クリーングリース / 真空グリース / 食品グリース / 高温グリース	シールなし	10	1個
ワイド	1 ～ 9	10	6.5	55 ～ 1000	5	17	21.1	標準グリース	メインテナンスフリーシール	10	1個
ワイド	1 ～ 9	10	6.5	55 ～ 1000	5	17	21.1	クリーングリース / 真空グリース / 食品グリース / 高温グリース	メインテナンスフリーシール	10	1個
ワイドロング	1 ～ 9	10	6.5	55 ～ 1000	5	17	27.2	標準グリース	シールなし	10	1個
ワイドロング	1 ～ 9	10	6.5	55 ～ 1000	5	17	27.2	クリーングリース / 真空グリース / 食品グリース / 高温グリース	シールなし	10	1個
ワイドロング	1 ～ 9	10	6.5	55 ～ 1000	5	17	27.2	標準グリース	メインテナンスフリーシール	10	1個
ワイドロング	1 ～ 9	10	6.5	55 ～ 1000	5	17	27.2	クリーングリース / 真空グリース / 食品グリース / 高温グリース	メインテナンスフリーシール	10	1個
ワイド	1 ～ 9	14	9	50 ～ 1000	7	25	31.8	標準グリース	シールなし	10	1個
ワイド	1 ～ 9	14	9	50 ～ 1000	7	25	31.8	クリーングリース / 真空グリース / 食品グリース / 高温グリース	シールなし	10	1個
ワイド	1 ～ 9	14	9	50 ～ 1000	7	25	31.8	標準グリース	メインテナンスフリーシール	10	1個
ワイド	1 ～ 9	14	9	50 ～ 1000	7	25	31.8	クリーングリース / 真空グリース / 食品グリース / 高温グリース	メインテナンスフリーシール	10	1個
ワイドロング	1 ～ 9	14	9	50 ～ 1000	7	25	40.5	標準グリース	シールなし	10	1個
ワイドロング	1 ～ 9	14	9	50 ～ 1000	7	25	40.5	クリーングリース / 真空グリース / 食品グリース / 高温グリース	シールなし	10	1個
ワイドロング	1 ～ 9	14	9	50 ～ 1000	7	25	40.5	標準グリース	メインテナンスフリーシール	10	1個
ワイドロング	1 ～ 9	14	9	50 ～ 1000	7	25	40.5	クリーングリース / 真空グリース / 食品グリース / 高温グリース	メインテナンスフリーシール	10	1個
ワイド	1 ～ 9	18	12	50 ～ 1000	9	30	39.1	標準グリース	シールなし	10	1個
ワイド	1 ～ 9	18	12	50 ～ 1000	9	30	39.1	クリーングリース / 真空グリース / 食品グリース / 高温グリース	シールなし	10	1個
ワイド	1 ～ 9	18	12	50 ～ 1000	9	30	39.1	標準グリース	メインテナンスフリーシール	10	1個
ワイド	1 ～ 9	18	12	50 ～ 1000	9	30	39.1	クリーングリース / 真空グリース / 食品グリース / 高温グリース	メインテナンスフリーシール	10	1個
ワイドロング	1 ～ 9	18	12	50 ～ 1000	9	30	50.7	標準グリース	シールなし	10	1個
ワイドロング	1 ～ 9	18	12	50 ～ 1000	9	30	50.7	クリーングリース / 真空グリース / 食品グリース / 高温グリース	シールなし	10	1個
ワイドロング	1 ～ 9	18	12	50 ～ 1000	9	30	50.7	標準グリース	メインテナンスフリーシール	10	1個
ワイドロング	1 ～ 9	18	12	50 ～ 1000	9	30	50.7	クリーングリース / 真空グリース / 食品グリース / 高温グリース	メインテナンスフリーシール	10	1個
ワイド	1 ～ 9	24	14	70 ～ 1000	12	40	44.5	標準グリース	シールなし	10	1個
ワイド	1 ～ 9	24	14	70 ～ 1000	12	40	44.5	クリーングリース / 真空グリース / 食品グリース / 高温グリース	シールなし	10	1個
ワイド	1 ～ 9	24	14	70 ～ 1000	12	40	44.5	標準グリース	メインテナンスフリーシール	10	1個
ワイド	1 ～ 9	24	14	70 ～ 1000	12	40	44.5	クリーングリース / 真空グリース / 食品グリース / 高温グリース	メインテナンスフリーシール	10	1個
ワイドロング	1 ～ 9	24	14	70 ～ 1000	12	40	59.6	標準グリース	シールなし	10	1個
ワイドロング	1 ～ 9	24	14	70 ～ 1000	12	40	59.6	クリーングリース / 真空グリース / 食品グリース / 高温グリース	シールなし	10	1個
ワイドロング	1 ～ 9	24	14	70 ～ 1000	12	40	59.6	標準グリース	メインテナンスフリーシール	10	1個
ワイドロング	1 ～ 9	24	14	70 ～ 1000	12	40	59.6	クリーングリース / 真空グリース / 食品グリース / 高温グリース	メインテナンスフリーシール	10	1個
ワイド	1 ～ 9	42	16	110 ～ 1000	15	60	55.8	標準グリース	シールなし	10	1個
ワイド	1 ～ 9	42	16	110 ～ 1000	15	60	55.8	クリーングリース / 真空グリース / 食品グリース / 高温グリース	シールなし	10	1個
ワイド	1 ～ 9	42	16	110 ～ 1000	15	60	55.8	標準グリース	メインテナンスフリーシール	10	1個
ワイド	1 ～ 9	42	16	110 ～ 1000	15	60	55.8	クリーングリース / 真空グリース / 食品グリース / 高温グリース	メインテナンスフリーシール	10	1個
ワイドロング	1 ～ 9	42	16	110 ～ 1000	15	60	74.5	標準グリース	シールなし	10	1個
ワイドロング	1 ～ 9	42	16	110 ～ 1000	15	60	74.5	クリーングリース / 真空グリース / 食品グリース / 高温グリース	シールなし	10	1個
ワイドロング	1 ～ 9	42	16	110 ～ 1000	15	60	74.5	標準グリース	メインテナンスフリーシール	10	1個
ワイドロング	1 ～ 9	42	16	110 ～ 1000	15	60	74.5	クリーングリース / 真空グリース / 食品グリース / 高温グリース	メインテナンスフリーシール	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	13日目
- ( - )	13日目
- ( - )	13日目
- ( - )	13日目

詳細情報

基本情報

基本情報

【特長】
・全ての部品がステンレス鋼とプラスチックにより構成されておりますので、錆を嫌う使用環境下において最適です
・許容される最小限のコンパクト設計と軽量化が図られておりますので、高速運転に最適です
・ボール転走面は、高負荷容量を受けられるゴシックアーク形状に設計されている為、長寿命を維持します
・ベアリングキャリッジの両サイドに油穴を設け、メンテナンスの簡素化を図りました定期的にグリース補給する事をお奨めいたします

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
