商品情報
外形寸法図・仕様・動作特性

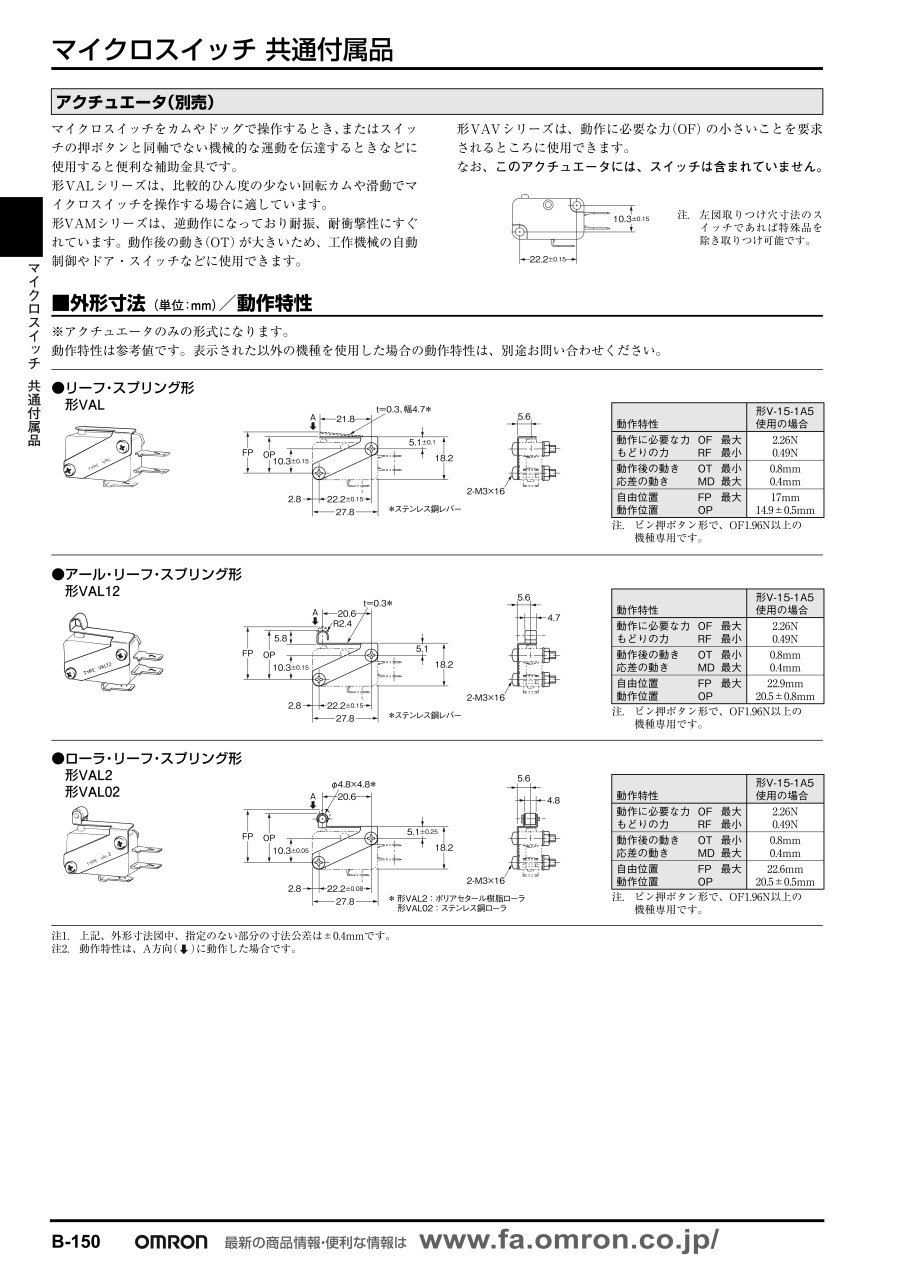

■押しボタンアクチュエータ Sサイズ マイクロスイッチ用
[ ! ] 超小形基本スイッチ 形SS、形SS-P、形D2S、形D2SW、形D2SW-Pに装着します。
ただし、スイッチはピン押ボタン形を使用してください。（ミスミ型番では頭文字の「形」は付きません。どちらも同じ商品です）
ただし、スイッチはピン押ボタン形を使用してください。（ミスミ型番では頭文字の「形」は付きません。どちらも同じ商品です）
V-2VAQ-4□
[ ! ] 操作部は抜き差し方式です。
[ ! ] 本アクチュエータにはマイクロスイッチは付属しておりません。
スイッチは別途用途にあったものをご購入ください。
なお、その他部品（ナット、ネジ、ロックワッシャ）は付属されています。
[ ! ] 指定のない部分の寸法公差は±0.8mmです。
パネルカット寸法
[ ! ] 取りつけパネルの板厚は1 ～ 4mm としてください。
[ ! ] 本アクチュエータにはマイクロスイッチは付属しておりません。
スイッチは別途用途にあったものをご購入ください。
なお、その他部品（ナット、ネジ、ロックワッシャ）は付属されています。
[ ! ] 指定のない部分の寸法公差は±0.8mmです。
パネルカット寸法
[ ! ] 取りつけパネルの板厚は1 ～ 4mm としてください。●アクチュエータ
・VALシリーズは、比較的ひん度の少ない回転カムや滑動でマイクロスイッチを操作する場合に適しています。
・VAMシリーズは、逆動作になっており耐振、耐衝撃性にすぐれています。動作後の動き（OT）が大きいため、
工作機械の自動制御やドア・スイッチなどに使用できます。
・VAVシリーズは、動作に必要な力（OF）の小さいことを要求されるところに使用できます。
[ ! ] なお、このアクチュエータには、スイッチは含まれていません。
・VAMシリーズは、逆動作になっており耐振、耐衝撃性にすぐれています。動作後の動き（OT）が大きいため、
工作機械の自動制御やドア・スイッチなどに使用できます。
・VAVシリーズは、動作に必要な力（OF）の小さいことを要求されるところに使用できます。
[ ! ] なお、このアクチュエータには、スイッチは含まれていません。
上図取りつけ穴寸法のスイッチであれば
特殊品を除き取りつけ可能です。
リーフ・スプリング形（VAL）
[ ! ] ピン押しボタン形で、OF1.96N以上の機種専用です。
[ ! ] 動作特性は、A方向（↓）に動作した場合です。
| 動作特性 | V-15-1A5 | ||
| 使用の場合 | |||
| 動作に必要な力 | OF | 最大 | 2.26N |
| 戻りの力 | RF | 最小 | 0.49N |
| 動作後の動き | OT | 最小 | 0.8mm |
| 応差の動き | MD | 最大 | 0.4mm |
| 自由位置 | FP | 最大 | 17mm |
| 動作位置 | OP | 14.9±0.5mm | |
[ ! ] 動作特性は、A方向（↓）に動作した場合です。
ローラ・リーフ・スプリング形（VAL2 / VAL02）
[ ! ] ピン押しボタン形で、OF1.96N以上の機種専用です。
[ ! ] 動作特性は、A方向（↓）に動作した場合です。
| 動作特性 | V-15-1A5 | ||
| 使用の場合 | |||
| 動作に必要な力 | OF | 最大 | 2.26N |
| 戻りの力 | RF | 最小 | 0.49N |
| 動作後の動き | OT | 最小 | 0.8mm |
| 応差の動き | MD | 最大 | 0.4mm |
| 自由位置 | FP | 最大 | 22.6mm |
| 動作位置 | OP | 20.5±0.5mm | |
[ ! ] 動作特性は、A方向（↓）に動作した場合です。
ヒンジ・長レバー形（VAV）
[ ! ] ピン押しボタン形で、OF0.98N以上の機種専用です。
レバーの自重が押しボタンに加わらない方向でご使用ください。
[ ! ] 動作特性は、A方向（↓）に動作した場合です。
| 動作特性 | V-15-1A5 | ||
| 使用の場合 | |||
| 動作に必要な力 | OF | 最大 | 0.34N |
| 戻りの力 | RF | 最小 | 0.04N |
| 動作までの動き | PT | 最大 | 7.6mm |
| 動作後の動き | OT | 最小 | 3.6mm |
| 応差の動き | MD | 最大 | 4.7mm |
| 動作位置 | OP | 約10.6mm | |
レバーの自重が押しボタンに加わらない方向でご使用ください。
[ ! ] 動作特性は、A方向（↓）に動作した場合です。
ヒンジ・ワイヤ・レバー形（VAV-5）
[ ! ] OF0.25Nの機種専用です。
レバーの自重が押しボタンに加わらない方向でご使用ください。
[ ! ] 動作特性は、A方向（↓）に動作した場合です。
| 動作特性 | V-15-1A5 | ||
| 使用の場合 | |||
| 動作に必要な力 | OF | 最大 | 0.33N |
| 動作までの動き | PT | 最大 | 16mm |
| 動作後の動き | OT | 最小 | 2mm |
| 応差の動き | MD | 最大 | 5mm |
| 動作位置 | OP | 約16.7mm | |
レバーの自重が押しボタンに加わらない方向でご使用ください。
[ ! ] 動作特性は、A方向（↓）に動作した場合です。
ヒンジ・ローラ・レバー形（VAV2）
[ ! ] ピン押しボタン形で、OF0.98N以上の機種専用です。
レバーの自重が押しボタンに加わらない方向でご使用ください。
[ ! ] 動作特性は、A方向（↓）に動作した場合です。
| 動作特性 | V-15-1A5 | ||
| 使用の場合 | |||
| 動作に必要な力 | OF | 最大 | 0.74N |
| 戻りの力 | RF | 最小 | 0.09N |
| 動作までの動き | PT | 最大 | 4.8mm |
| 動作後の動き | OT | 最小 | 1.5mm |
| 応差の動き | MD | 最大 | 1.2mm |
| 動作位置 | OP | 18.6±1.6mm | |
レバーの自重が押しボタンに加わらない方向でご使用ください。
[ ! ] 動作特性は、A方向（↓）に動作した場合です。
逆動作ヒンジ・長レバー形（VAM）
[ ! ] D2VWにはご使用できません。
[ ! ] 動作特性は、A方向（↓）に動作した場合です。
| 動作特性 | V-15-1A5 | ||
| 使用の場合 | |||
| 動作に必要な力 | OF | 最大 | 1.96N |
| 戻りの力 | RF | 最小 | 0.29N |
| 動作後の動き | OT | 最小 | 7mm(参考値) |
| 応差の動き | MD | 最大 | 5mm |
| 自由位置 | FP | 最大 | 45mm |
| 動作位置 | OP | 20±9mm | |
[ ! ] 動作特性は、A方向（↓）に動作した場合です。
逆動作ヒンジ・レバー形（VAM21）
[ ! ] D2VWにはご使用できません。
[ ! ] 動作特性は、A方向（↓）に動作した場合です。
| 動作特性 | V-15-1A5 | ||
| 使用の場合 | |||
| 動作に必要な力 | OF | 最大 | 3.53N |
| 戻りの力 | RF | 最小 | 0.69N |
| 動作後の動き | OT | 最小 | 5mm(参考値) |
| 応差の動き | MD | 最大 | 4mm |
| 自由位置 | FP | 最大 | 30mm |
| 動作位置 | OP | 20±4mm | |
[ ! ] 動作特性は、A方向（↓）に動作した場合です。
逆動作ヒンジ・変形レバー形（VAM-1）
[ ! ] D2VWにはご使用できません。
[ ! ] 動作特性は、A方向（↓）に動作した場合です。
| 動作特性 | V-15-1A5 | ||
| 使用の場合 | |||
| 動作に必要な力 | OF | 最大 | 2.94N |
| 戻りの力 | RF | 最小 | 0.39N |
| 動作後の動き | OT | 最小 | 5mm(参考値) |
| 応差の動き | MD | 最大 | 6mm |
| 自由位置 | FP | 最大 | 47mm |
| 動作位置 | OP | 30±5mm | |
[ ! ] 動作特性は、A方向（↓）に動作した場合です。
逆動作ヒンジ・ローラ・レバー形（VAM22）
[ ! ] D2VWにはご使用できません。
[ ! ] 動作特性は、A方向（↓）に動作した場合です。
| 動作特性 | V-15-1A5 | ||
| 使用の場合 | |||
| 動作に必要な力 | OF | 最大 | 3.53N |
| 戻りの力 | RF | 最小 | 0.69N |
| 動作後の動き | OT | 最小 | 3mm(参考値) |
| 応差の動き | MD | 最大 | 4mm |
| 自由位置 | FP | 最大 | 38mm |
| 動作位置 | OP | 31±3mm | |
[ ! ] 動作特性は、A方向（↓）に動作した場合です。
逆動作ヒンジ・ローラ・長レバー形（VAM2）
[ ! ] D2VWにはご使用できません。
[ ! ] 動作特性は、A方向（↓）に動作した場合です。
| 動作特性 | V-15-1A5 | ||
| 使用の場合 | |||
| 動作に必要な力 | OF | 最大 | 2.45N |
| 戻りの力 | RF | 最小 | 0.39N |
| 動作後の動き | OT | 最小 | 7mm(参考値) |
| 応差の動き | MD | 最大 | 6mm |
| 自由位置 | FP | 最大 | 48mm |
| 動作位置 | OP | 31±6mm | |
[ ! ] 動作特性は、A方向（↓）に動作した場合です。
●アクチュエータ （形Z/X/DZ共通）（ミスミ型番では頭文字の「形」は付きません。どちらも同じ商品です）
パネル取りつけ押しボタン形(中)（ZAQ-2）
[ ! ] このアクチュエータ（押ボタン形）は、形Z、形X、形DZの一般用ピン押ボタン
形Z-15G（-B）、形Z-15E（-B）、形X-10G（-B）、
形DZ-10G-1A（-1B）が使用できます。
＊1. ステンレス鋼押ボタン
＊2. 黄銅フレーム
＊3. 不完全ねじ部は最大1.5mm
| 動作特性 | ZAQ-2 | |||
| Z-15E-Bを 使用した場合 | X-10G-Bを 使用した場合 | |||
| 動作に必要な力 | OF | 最大 | 8.34N | 5.39N |
| 戻りの力 | RF | 最小 | 1.12N | 1.12N |
| 動作までの動き | PT | 最大 | 0.8mm | 1mm |
| 動作後の動き | OT | 最小 | 4.5mm | 4.5mm |
| 応差の動き | MD | 最大 | 0.15mm | 0.2mm |
| 動作位置 | OP | 53.2±1.5mm | ||
形Z-15G（-B）、形Z-15E（-B）、形X-10G（-B）、
形DZ-10G-1A（-1B）が使用できます。
＊1. ステンレス鋼押ボタン
＊2. 黄銅フレーム
＊3. 不完全ねじ部は最大1.5mm
パネル取りつけ押しボタン形(短)（ZAQ-3）
[ ! ] このアクチュエータ（押ボタン形）は、形Z、形X、形DZの一般用ピン押ボタン
形Z-15G（-B）、形Z-15E（-B）、形X-10G（-B）、
形DZ-10G-1A（-1B）が使用できます。
＊1. ステンレス鋼押ボタン
＊2. 黄銅フレーム
＊3. 不完全ねじ部は最大1.5mm
| 動作特性 | ZAQ-3 | |||
| Z-15E-Bを 使用した場合 | X-10G-Bを 使用した場合 | |||
| 動作に必要な力 | OF | 最大 | 8.34N | 5.39N |
| 戻りの力 | RF | 最小 | 1.12N | 1.12N |
| 動作までの動き | PT | 最大 | 0.8mm | 1mm |
| 動作後の動き | OT | 最小 | 4.8ｍｍ | 4.5mm |
| 応差の動き | MD | 最大 | 0.15mm | 0.2mm |
| 動作位置 | OP | 27.8±1.5mm | ||
形Z-15G（-B）、形Z-15E（-B）、形X-10G（-B）、
形DZ-10G-1A（-1B）が使用できます。
＊1. ステンレス鋼押ボタン
＊2. 黄銅フレーム
＊3. 不完全ねじ部は最大1.5mm
パネル取りつけローラ押しボタン形（ZAQ-22）
[ ! ] 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
[ ! ] このアクチュエータ（ローラ押ボタン形）は、形Z、形DZの一般用ピン押ボタン
形Z-15G（-B）、形Z-15E（-B）、形DZ-10G-1A（-1B）が使用できます。
形Xには使用できません。
＊1. ステンレス鋼ローラ
＊2. 黄銅フレーム
＊3. 不完全ねじ部は最大1.5mm
[ ! ] 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
| 動作特性 | ZAQ-22 | |||
| Z-15E-Bを 使用した場合 | DZ-10G-1Bを 使用した場合 | |||
| 動作に必要な力 | OF | 最大 | 8.34N | 11.1N |
| 戻りの力 | RF | 最小 | 1.12N | 1.12N |
| 動作までの動き | PT | 最大 | 2mm | 2mm |
| 動作後の動き | OT | 最小 | 3.58mm | 1mm |
| 応差の動き | MD | 最大 | 0.15mm | 0.46mm |
| 動作位置 | OP | 37±0.8mm | 34.5±1.2mm | |
形Z-15G（-B）、形Z-15E（-B）、形DZ-10G-1A（-1B）が使用できます。
形Xには使用できません。
＊1. ステンレス鋼ローラ
＊2. 黄銅フレーム
＊3. 不完全ねじ部は最大1.5mm
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
328円 ( 361円 ) | 在庫品1日目当日出荷可能 |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
248円 ( 273円 ) | 在庫品1日目当日出荷可能 |
218円 ( 240円 ) | 在庫品1日目当日出荷可能 |
128円 ( 141円 ) | 在庫品1日目当日出荷可能 |
428円 ( 471円 ) | 在庫品1日目当日出荷可能 |
188円 ( 207円 ) | 在庫品1日目当日出荷可能 |
417円 ( 459円 ) | 在庫品1日目当日出荷可能 |
288円 ( 317円 ) | 在庫品1日目当日出荷可能 |
298円 ( 328円 ) | 在庫品1日目当日出荷可能 |
408円 ( 449円 ) | 在庫品1日目当日出荷可能 |
248円 ( 273円 ) | 在庫品1日目当日出荷可能 |
1,897円 ( 2,087円 ) | 1日目 |
2,097円 ( 2,307円 ) | 在庫品1日目当日出荷可能 |
1,787円 ( 1,966円 ) | 在庫品1日目当日出荷可能 |
2,617円 ( 2,879円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
マイクロスイッチの共通付属品に押ボタンアクチュエータを追加。
【特長】
・マイクロスイッチに装着することで、ワンタッチで操作スイッチにできます。
・マイクロスイッチは、用途に合わせ微小負荷からシール構造まで、自由な組合せで押ボタンを設定できます。
・Vサイズ マイクロスイッチ用には、2個のマイクロスイッチで負荷を同時開閉できる2連タイプも用意。
