スーパーラインプレミアムシリーズ SF-PR形 横形/立形モータ

外形図

SF-PR 脚取付形

SF-PRV 立形

SF-PRO 屋外形

SF-PRB TB-A ブレーキ付

※製品にはプレミアムラベルを貼付します。
※キー溝をエンドミルで加工している為、溝底にR形状はありません。
※外形図は代表機種で示していますので、わく番号によっては若干外観の異なるものもあります。

製品仕様

SF-PR 標準仕様

屋外形モータ SF-PRO形 構造

モータの主要部分は、SF-PR形と同じですが、風雨や雪などの厳しい屋外条件下でも安定した運転ができるように、次の項目に特別な考慮をはらっています。

1. 軸貫通部
負荷側・反負荷側とも軸と共に回転するフリンジャを設け、外部からの水滴がモータ内部に浸水しないようにしています。さらに、防水効果をより高めるため負荷側には端カバーを取付けています。
※立形・フランジ形モータは、反負荷側のみにフリンジャまたはVリングを設けています。負荷側は相手機械に組込まれるため、軸貫通部は防水構造となっておりませんのでご注意願います。

屋外形モータの軸貫通部構造の例（脚取付形）

2. 端子箱
わく番号80～180の端子箱は鋼板製、わく番号200以上は鋳鉄製です。座とふたの間にはパッキンを設け、防水構造にしています。端子部はわく番号80～132には端子台接続方式を、わく番号160以上にはリード線式圧着端子接続方式を採用しています。また、外部ケーブル引込口は管用平行ねじですから、電線管や電線貫通金物を取付けることができます。
※ケーブル引込口方向変更の際は、配管部分に水、埃等の侵入が無いよう、確実に密閉してください。

端子箱詳細図

3. はめ合部
フレームとブラケットのはめ合部には液体パッキンを塗布して防水効果を高めています。
モータ分解点検、再組立時には、液体パッキンの再塗布をお願いします。

4. 据付け方向
外形図に示した据付け方向で防水効果を発揮します。

5. 塗装
塗装は耐候性、耐塩水性、耐薬品性にすぐれた塗料を使用しています。

SF-PRB形 標準仕様

ブレーキ：電源装置

電源方式	わく番号	取付場所	入力電圧（ACV）
半端整流	80～112	端子箱内（図1）	200 400
過励磁※1	132	端子箱横（図2）	200 400
	160	端子箱内（図3）

※1 わく番号132, 160の電源装置は専用の電流制御型過励磁電源です。

図1 わく番号80～112（屋内形）
電源装置にバリスタは内蔵しています。

図2 わく番号132（屋内形）

図3 わく番号160（屋内形）

SF-PRB形 構造と動作

（1）コイル （2）アーマチュア （3）制動バネ （4）固定コア （5）ディスク（ライニング） （6）ブレーキ板

●動作
コイルに通電するとアーマチュアは制動バネの圧縮力に打ち勝ち固定コアに吸着され、アーマチュアとディスクの間に空隙ができてブレーキは開放されます。
ブレーキ電源を切るとアーマチュアは制動バネにより押しもどされ、ディスクをブレーキ板に押しつけ、摩擦トルクによりブレーキがかかります。通電しない状態では常にブレーキがかかっています。

●ギャップ調整
ディスク（ライニング）が摩耗してギャップ（電磁石ストローク）が大きくなると動作音が大きくなったり吸引不能となりモータの焼損やブレーキの機械的損傷の危険性が生じてきます。
電磁石ストロークの限界値に達する前に初期値までギャップ調整を実施ください。
詳細は取扱説明書をご覧ください。

SF-PR-CN形 標準仕様

規格表

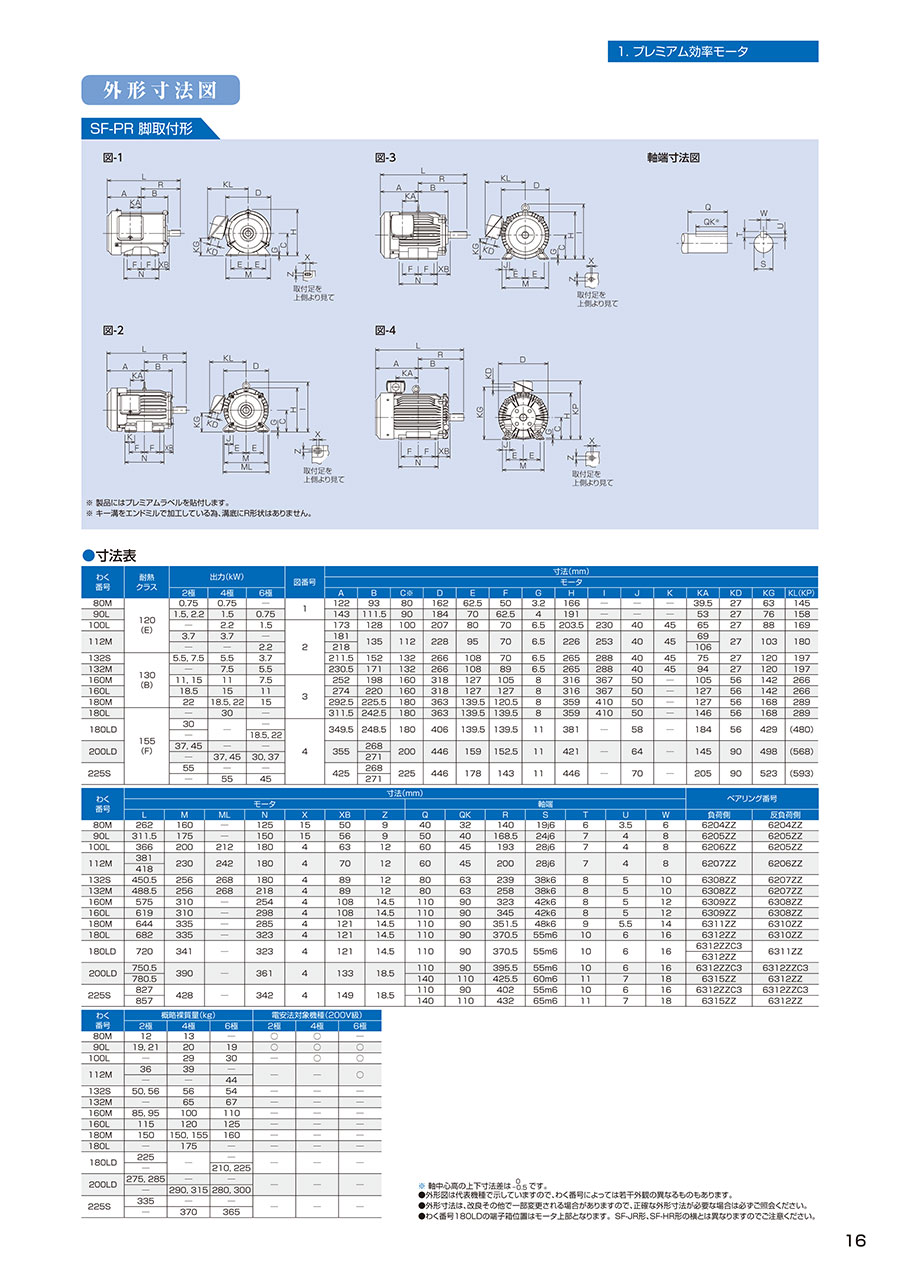

SF-PR 脚取付形

※軸中心高の上下寸法差は-0.5～0です。

• 外形寸法は、改良その他で一部変更される場合があります。
• わく番号180LDの端子箱位置はモータ上部となります。

SF-PRV 立形

• 外形寸法は、改良その他で一部変更される場合があります。

SF-PRO 屋外形

※軸中心高の上下寸法差は-0.5～0です。

• 外形寸法は、改良その他で一部変更される場合があります。
• わく番号180LDの端子箱位置はモータ上部となります。

SF-PRB TB-Aブレーキ付

※軸中心高の上下寸法差は-0.5～0です。

• わく番号80～112,160のブレーキ電源装置は、端子箱の中に内蔵しています。わく番号132は端子箱の横に付属します。
• ブレーキの電源装置の結線は、出荷時はAC同時切りの接続となっています。昇降用途及び停止位置決め精度を上げたい場合は、DC切り（電源装置の端子を使用）の回路を採用してください。
• 外形寸法は、改良その他で一部変更される場合があります。
