リニアウェイE LWEシリーズ

カタログ

通常単価(税別): -

税込単価: -

通常出荷日：5日目～79日目

【特長】・あらゆる面でコンパクト化を追求。汎用性の高い万能タイプの直動案内機器です。・スライドユニット...

レール端面から取付穴までの距離は左右均等になるように加工しております。
製品の全長によって、寸法はカタログ記載値と異なる場合がございます。
ご希望の寸法や取付け穴数がございましたら、ご注文前にお問い合わせください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

日本トムソン

通常出荷日：5 日目～

よく一緒に見られています

日本トムソン

通常出荷日：5 日目～

未確定：候補が136型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

LWE15、20

LWE25、30、35、45

LWET15、20

LWET25、30、35、45

LWES15、20

LWES25、30、35、45

※注（4）グリースニップルの形状は大きさによって異なります。

規格表

LWE15、20

型番	フリーコンビネーション	質量（参考）		アッセンブリ寸法 mm			スライドユニット寸法 mm
型番	フリーコンビネーション	スライドユニット kg	トラックレール kg/m	H	H₁	N	W₂	W₃	W₄	L₁	L₂	L₃	L₄	d₁	H₂	H₃
LWEC15	○	0.11	1.57	24	5.8	18.5	52	41	5.5	41	-	22.4	45	4.5	7	4.5
LWEC15…SL	○	0.11								41	-	22.4	45
LWE15	○	0.18								57	26	38.4	61
LWE15…SL	○											38.4
LWE15…Q	-				5							38.3
LWEG15	○	0.24			5.8					70	36	51.1	73
LWEG15…SL	○	0.24			5.8					70	36	51.1	73
LWEC20	○	0.18	2.28	28	6	19.5	59	49	5	47	-	24.5	58	5.5	9	5.5
LWEC20…SL	○	0.18								47	-	24.5	58
LWE20	○	0.30								67	32	44	78
LWE20…SL	○
LWE20…Q	-				5
LWEG20	○	0.40			6					83	45	59.9	94
LWEG20…SL	○	0.40			6					83	45	59.9	94

1N≒0.102kgf

型番	トラックレール寸法 mm							推奨トラックレール^（1）取付け用ボルト mm	基本動定格荷重^（2）	基本静定格荷重^（2）	静定格モーメント^（2）
	トラックレール寸法 mm							推奨トラックレール^（1）取付け用ボルト mm	C	C₀	T₀	T_X	T_Y
	W	H₄	d₃	d₄	h	E	F	ねじの呼び×l	N	N	N・m	N・m	N・m
LWEC15	15	14.5	3.6 （4.5）	6.5 （8）	4.5 （6）	20	60	M3×16 （M4×16）	5,240	5,480	43.8	21.3 149	21.3 149
LWEC15…SL									5,240	5,480	43.8	21.3 149	21.3 149
LWE15									7,640	9,390	75.1	57.6 333	57.6 333
LWE15…SL									7,640	9,390	75.1	57.6 333	57.6 333
LWE15…Q									6,550	8,610	68.9	53.0 307	53.0 307
LWEG15									9,340	12,500	100	99.5 533	99.5 533
LWEG15…SL									9,340	12,500	100	99.5 533	99.5 533
LWEC20	20	16	6	9.5	8.5	20	60	M5×16	7,570	7,340	78.9	31.5 235	31.5 235
LWEC20…SL									7,570	7,340	78.9	31.5 235	31.5 235
LWE20									11,600	13,400	145	95.6 566	95.6 566
LWE20…SL									11,600			95.6 566	95.6 566
LWE20…Q									10,500			100 562	100 562
LWEG20									14,400	18,300	197	172 930	172 930
LWEG20…SL									14,400	18,300	197	172 930	172 930

備考：（）内の数値は、トラックレール取付穴寸法をM4用穴にした寸法を示します。

注：
（1）トラックレール取付け用ボルトは添付していません。JIS B 1176六角穴付きボルトの強度区分12.9を推奨します。
（2）基本動定格荷重（C）、基本静定格荷重（C₀）、静定格モーメント（T₀、T_X、T_Y）は、下図の方向の値です。T_X、T_Yの上段の値は、スライドユニット1個の値、下段はスライドユニット2個を密着したときの値です。

LWE25、30、35、45

型番	フリーコンビネーション	質量（参考）		アッセンブリ寸法 mm			スライドユニット寸法 mm
型番	フリーコンビネーション	スライドユニット kg	トラックレール kg/m	H	H₁	N	W₂	W₃	W₄	L₁	L₂	L₃	L₄	d₁	H₂	H₃
LWEC25	○	0.33	3.09	33	7	25	73	60	6.5	59	-	32	70	7	10	6.5
LWEC25…SL	○	0.33								59	-	32	70
LWE25	○	0.56								83	35	56	94
LWE25…SL	○
LWE25…Q	-				6
LWEG25	○	0.73			7					102	50	75	113
LWEG25…SL	○	0.73			7					102	50	75	113
LWEC30	○	0.58	5.09	42	10	31	90	72	9	68	-	36	78	9	10	8
LWEC30…SL	○	0.58								68	-	36	78
LWE30	○	0.99								97	40	64.8	107
LWE30…SL	○	0.99								97			107
LWE30…Q	-	0.97	5.04							96			106
LWEG30	○	1.50	5.09							129	60	96.5	139
LWEG30…SL	○	1.50	5.09							129	60	96.5	139
LWEC35	○	0.84	6.85	48	11	33	100	82	9	78	-	41.6	90	9	13	10
LWE35	○	1.52	6.85							111	50	74.6	123
LWE35…Q	-	1.53	6.84							110	50	76.6	122
LWE45	○	2.46	11.2	60	14	37.5	120	100	10	125	60	81.4	136	11	15	13

1N≒0.102kgf

型番	トラックレール寸法 mm							推奨トラックレール^（1）取付け用ボルト mm	基本動定格荷重^（2）	基本静定格荷重^（2）	静定格モーメント^（2）
	トラックレール寸法 mm							推奨トラックレール^（1）取付け用ボルト mm	C	C₀	T₀	T_X	T_Y
	W	H₄	d₃	d₄	h	E	F	ねじの呼び×l	N	N	N・m	N・m	N・m
LWEC25	23	19	7	11	9	20	60	M6×20	12,400	12,300	153	71.8 480	71.8 480
LWEC25…SL									12,400	12,300	153	71.8 480	71.8 480
LWE25									18,100	21,100	262	195 1,090	195 1,090
LWE25…SL									18,100	21,100	262	195 1,090	195 1,090
LWE25…Q									15,500	19,400	240	175 1,010	175 1,010
LWEG25									22,200	28,200	349	336 1,740	336 1,740
LWEG25…SL									22,200	28,200	349	336 1,740	336 1,740
LWEC30	28	25	7	11	9	20	80	M6×25	20,600	18,800	287	129 855	129 855
LWEC30…SL									20,600	18,800	287	129 855	129 855
LWE30									29,500	31,300	479	328 1,920	328 1,920
LWE30…SL									29,500	31,300	479	328 1,920	328 1,920
LWE30…Q									21,600	26,400	398	278 1,580	278 1,580
LWEG30									39,200	47,000	718	704 3,690	704 3,690
LWEG30…SL									39,200	47,000	718	704 3,690	704 3,690
LWEC35	34	28	9	14	12	20	80	M8×30	29,900	26,800	412	176 1,190	162 1,100
LWE35									42,900	44,700	686	448 2,660	412 2,450
LWE35…Q									30,500	37,600	687	482 2,550	482 2,550
LWE45	45	34	11	17.5	14	22.5	105	M10×35	61,100	60,200	1,210	672 4,070	618 3,750

注：
（1）トラックレール取付け用ボルトは添付していません。JIS B 1176六角穴付きボルトの強度区分12.9を推奨します。
（2）基本動定格荷重（C）、基本静定格荷重（C₀）、静定格モーメント（T₀、T_X、T_Y）は、下図の方向の値です。T_X、T_Yの上段の値は、スライドユニット1個の値、下段はスライドユニット2個を密着したときの値です。

LWET15、20

型番	フリーコンビネーション	質量（参考）		アッセンブリ寸法 mm			スライドユニット寸法 mm
型番	フリーコンビネーション	スライドユニット kg	トラックレール kg/m	H	H₁	N	W₂	W₃	W₄	L₁	L₂	L₃	L₄	M₁	H₂	H₃
LWETC15	○	0.11	1.57	24	5.8	18.5	52	41	5.5	41	-	22.4	45	M5	7	4.5
LWETC15…SL	○	0.11								41	-	22.4	45
LWET15	○	0.18								57	26	38.4	61
LWET15…SL	○											38.4
LWET15…Q	-				5							38.3
LWETG15	○	0.24			5.8					70	36	51.1	73
LWETG15…SL	○	0.24			5.8					70	36	51.1	73
LWETC20	○	0.18	2.28	28	6	19.5	59	49	5	47	-	24.5	58	M6	9	5.5
LWETC20…SL	○	0.18								47	-	24.5	58
LWET20	○	0.30								67	32	44	78
LWET20…SL	○
LWET20…Q	-				5
LWETG20	○	0.40			6					83	45	59.9	94
LWETG20…SL	○	0.40			6					83	45	59.9	94

1N≒0.102kgf

型番	トラックレール寸法 mm							推奨トラックレール^（1）取付け用ボルト mm	基本動定格荷重^（2）	基本静定格荷重^（2）	静定格モーメント^（2）
	トラックレール寸法 mm							推奨トラックレール^（1）取付け用ボルト mm	C	C₀	T₀	T_X	T_Y
	W	H₄	d₃	d₄	h	E	F	ねじの呼び×l	N	N	N・m	N・m	N・m
LWETC15	15	14.5	3.6 （4.5）	6.5 （8）	4.5 （6）	20	60	M3×16 （M4×16）	5,240	5,480	43.8	21.3 149	21.3 149
LWETC15…SL									5,240	5,480	43.8	21.3 149	21.3 149
LWET15									7,640	9,390	75.1	57.6 333	57.6 333
LWET15…SL									7,640	9,390	75.1	57.6 333	57.6 333
LWET15…Q									6,550	8,610	68.9	53.0 307	53.0 307
LWETG15									9,340	12,500	100	99.5 533	99.5 533
LWETG15…SL									9,340	12,500	100	99.5 533	99.5 533
LWETC20	20	16	6	9.5	8.5	20	60	M5×16	7,570	7,340	78.9	31.5 235	31.5 235
LWETC20…SL									7,570	7,340	78.9	31.5 235	31.5 235
LWET20									11,600	13,400	145	95.6 566	95.6 566
LWET20…SL									11,600			95.6 566	95.6 566
LWET20…Q									10,500			100 562	100 562
LWETG20									14,400	18,300	197	172 930	172 930
LWETG20…SL									14,400	18,300	197	172 930	172 930

LWET25、30、35、45

型番	フリーコンビネーション	質量（参考）		アッセンブリ寸法 mm			スライドユニット寸法 mm
型番	フリーコンビネーション	スライドユニット kg	トラックレール kg/m	H	H₁	N	W₂	W₃	W₄	L₁	L₂	L₃	L₄	M₁	H₂	H₃
LWETC25	○	0.33	3.09	33	7	25	73	60	6.5	59	-	32	70	M8	10	6.5
LWETC25…SL	○	0.33								59	-	32	70
LWET25	○	0.56								83	35	56	94
LWET25…SL	○
LWET25…Q	-				6
LWETG25	○	0.73			7					102	50	75	113
LWETG25…SL	○	0.73			7					102	50	75	113
LWETC30	○	0.58	5.09	42	10	31	90	72	9	68	-	36	78	M10	10	8
LWETC30…SL	○	0.58								68	-	36	78
LWET30	○	0.99								97	40	64.8	107
LWET30…SL	○	0.99								97			107
LWET30…Q	-	0.97	5.04							96			106
LWETG30	○	1.50	5.09							129	60	96.5	139
LWETG30…SL	○	1.50	5.09							129	60	96.5	139
LWETC35	○	0.84	6.85	48	11	33	100	82	9	78	-	41.6	90	M10	13	10
LWET35	○	1.52	6.85							111	50	74.6	123
LWET35…Q	-	1.53	6.84							110	50	76.6	122
LWET45	○	2.46	11.2	60	14	37.5	120	100	10	125	60	81.4	136	M12	15	13

1N≒0.102kgf

型番	トラックレール寸法 mm							推奨トラックレール^（1）取付け用ボルト mm	基本動定格荷重^（2）	基本静定格荷重^（2）	静定格モーメント^（2）
	トラックレール寸法 mm							推奨トラックレール^（1）取付け用ボルト mm	C	C₀	T₀	T_X	T_Y
	W	H₄	d₃	d₄	h	E	F	ねじの呼び×l	N	N	N・m	N・m	N・m
LWETC25	23	19	7	11	9	20	60	M6×20	12,400	12,300	153	71.8 480	71.8 480
LWETC25…SL									12,400	12,300	153	71.8 480	71.8 480
LWET25									18,100	21,100	262	195 1,090	195 1,090
LWET25…SL									18,100	21,100	262	195 1,090	195 1,090
LWET25…Q									15,500	19,400	240	175 1,010	175 1,010
LWETG25									22,200	28,200	349	336 1,740	336 1,740
LWETG25…SL									22,200	28,200	349	336 1,740	336 1,740
LWETC30	28	25	7	11	9	20	80	M6×25	20,600	18,800	287	129 855	129 855
LWETC30…SL									20,600	18,800	287	129 855	129 855
LWET30									29,500	31,300	479	328 1,920	328 1,920
LWET30…SL									29,500	31,300	479	328 1,920	328 1,920
LWET30…Q									21,600	26,400	398	278 1,580	278 1,580
LWETG30									39,200	47,000	718	704 3,690	704 3,690
LWETG30…SL									39,200	47,000	718	704 3,690	704 3,690
LWETC35	34	28	9	14	12	20	80	M8×30	29,900	26,800	412	176 1,190	162 1,100
LWET35									42,900	44,700	686	448 2,660	412 2,450
LWET35…Q									30,500	37,600	687	482 2,550	482 2,550
LWET45	45	34	11	17.5	14	22.5	105	M10×35	61,100	60,200	1,210	672 4,070	618 3,750

LWES15、20

型番	フリーコンビネーション	質量（参考）		アッセンブリ寸法 mm			スライドユニット寸法 mm
型番	フリーコンビネーション	スライドユニット kg	トラックレール kg/m	H	H₁	N	W₂	W₃	W₄	L₁	L₂	L₃	L₄	M₁×深さ	H₃
LWESC15	○	0.09	1.57	24	5.8	9.5	34	26	4	41	-	22.4	45	M4×7	4.5
LWESC15…SL	○	0.09								41	-	22.4	45
LWES15	○	0.14								57	26	38.4	61
LWES15…SL	○											38.4
LWES15…Q	-				5							38.3
LWESG15	○	0.18			5.8					70	36	51.1	73
LWESG15…SL	○	0.18			5.8					70	36	51.1	73
LWESC20	○	0.15	2.28	28	6	11	42	32	5	47	-	24.5	58	M5×8	5.5
LWESC20…SL	○	0.15								47	-	24.5	58
LWES20	○	0.25								67	32	44	78
LWES20…SL	○
LWES20…Q	-				5
LWESG20	○	0.33			6					83	45	59.9	94
LWESG20…SL	○	0.33			6					83	45	59.9	94

1N≒0.102kgf

型番	トラックレール寸法 mm							推奨トラックレール^（1）取付け用ボルト mm	基本動定格荷重^（2）	基本静定格荷重^（2）	静定格モーメント^（2）
	トラックレール寸法 mm							推奨トラックレール^（1）取付け用ボルト mm	C	C₀	T₀	T_X	T_Y
	W	H₄	d₃	d₄	h	E	F	ねじの呼び×l	N	N	N・m	N・m	N・m
LWESC15	15	14.5	3.6 （4.5）	6.5 （8）	4.5 （6）	20	60	M3×16 （M4×16）	5,240	5,480	43.8	21.3 149	21.3 149
LWESC15…SL									5,240	5,480	43.8	21.3 149	21.3 149
LWES15									7,640	9,390	75.1	57.6 333	57.6 333
LWES15…SL									7,640	9,390	75.1	57.6 333	57.6 333
LWES15…Q									6,550	8,610	68.9	53.0 307	53.0 307
LWESG15									9,340	12,500	100	99.5 533	99.5 533
LWESG15…SL									9,340	12,500	100	99.5 533	99.5 533
LWESC20	20	16	6	9.5	8.5	20	60	M5×16	7,570	7,340	78.9	31.5 235	31.5 235
LWESC20…SL									7,570	7,340	78.9	31.5 235	31.5 235
LWES20									11,600	13,400	145	95.6 566	95.6 566
LWES20…SL									11,600			95.6 566	95.6 566
LWES20…Q									10,500			100 562	100 562
LWESG20									14,400	18,300	197	172 930	172 930
LWESG20…SL									14,400	18,300	197	172 930	172 930

LWES25、30、35、45

型番	フリーコンビネーション	質量（参考）		アッセンブリ寸法 mm			スライドユニット寸法 mm
型番	フリーコンビネーション	スライドユニット kg	トラックレール kg/m	H	H₁	N	W₂	W₃	W₄	L₁	L₂	L₃	L₄	M₁×深さ	H₃
LWESC25	○	0.26	3.09	33	7	12.5	48	35	6.5	59	-	32	70	M6×9	6.5
LWESC25…SL	○	0.26								59	-	32	70
LWES25	○	0.43								83	35	56	94
LWES25…SL	○
LWES25…Q	-				6
LWESG25	○	0.55			7					102	50	75	113
LWESG25…SL	○	0.55			7					102	50	75	113
LWESC30	○	0.46	5.09	42	10	16	60	40	10	68	-	36	78	M8×12	8
LWESC30…SL	○	0.46								68	-	36	78
LWES30	○	0.78								97	40	64.8	107
LWES30…SL	○	0.78								97			107
LWES30…Q	-	0.75	5.04							96			106
LWESG30	○	1.13	5.09							129	60	96.5	139
LWESG30…SL	○	1.13	5.09							129	60	96.5	139
LWESC35	○	0.67	6.85	48	11	18	70	50	10	78	-	41.6	90	M8×12	10
LWES35	○	1.21	6.85							111	50	74.6	123
LWES35…Q	-	1.20	6.84							110	50	76.6	122
LWES45	○	2.05	11.2	60	14	20.5	86	60	13	125	60	81.4	136	M10×15	13

1N≒0.102kgf

型番	トラックレール寸法 mm							推奨トラックレール^（1）取付け用ボルト mm	基本動定格荷重^（2）	基本静定格荷重^（2）	静定格モーメント^（2）
	トラックレール寸法 mm							推奨トラックレール^（1）取付け用ボルト mm	C	C₀	T₀	T_X	T_Y
	W	H₄	d₃	d₄	h	E	F	ねじの呼び×l	N	N	N・m	N・m	N・m
LWESC25	23	19	7	11	9	20	60	M6×20	12,400	12,300	153	71.8 480	71.8 480
LWESC25…SL									12,400	12,300	153	71.8 480	71.8 480
LWES25									18,100	21,100	262	195 1,090	195 1,090
LWES25…SL									18,100	21,100	262	195 1,090	195 1,090
LWES25…Q									15,500	19,400	240	175 1,010	175 1,010
LWESG25									22,200	28,200	349	336 1,740	336 1,740
LWESG25…SL									22,200	28,200	349	336 1,740	336 1,740
LWESC30	28	25	7	11	9	20	80	M6×25	20,600	18,800	287	129 855	129 855
LWESC30…SL									20,600	18,800	287	129 855	129 855
LWES30									29,500	31,300	479	328 1,920	328 1,920
LWES30…SL									29,500	31,300	479	328 1,920	328 1,920
LWES30…Q									21,600	26,400	398	278 1,580	278 1,580
LWESG30									39,200	47,000	718	704 3,690	704 3,690
LWESG30…SL									39,200	47,000	718	704 3,690	704 3,690
LWESC35	34	28	9	14	12	20	80	M8×30	29,900	26,800	412	176 1,190	162 1,100
LWES35									42,900	44,700	686	448 2,660	412 2,450
LWES35…Q									30,500	37,600	687	482 2,550	482 2,550
LWES45	45	34	11	17.5	14	22.5	105	M10×35	61,100	60,200	1,210	672 4,070	618 3,750

型番リスト

表示件数

型番

LWE15C[1,2,3,4,5]R[62-1600/1]

LWE15C[1,2,3,4,5]R[62-1600/1]H

LWE15C[1,2,3,4,5]R[62-1600/1]HS1

LWE15C[1,2,3,4,5]R[62-1600/1]S1

LWE20C[1,2,3,4,5]R[79-2200/1]

LWE20C[1,2,3,4,5]R[79-2200/1]H

LWE20C[1,2,3,4,5]R[79-2200/1]HS1

LWE20C[1,2,3,4,5]R[79-2200/1]S1

LWE25C[1,2,3,4,5]R[95-2980/1]

LWE25C[1,2,3,4,5]R[95-2980/1]H

LWE25C[1,2,3,4,5]R[95-2980/1]HS1

LWE25C[1,2,3,4,5]R[95-2980/1]S1

LWE30C[1,2,3,4,5]R[108-3000/1]

LWE30C[1,2,3,4,5]R[108-3000/1]H

LWE30C[1,2,3,4,5]R[108-3000/1]HS1

LWE30C[1,2,3,4,5]R[108-3000/1]S1

LWEC15C[1,2,3,4,5]R[46-1600/1]

LWEC15C[1,2,3,4,5]R[46-1600/1]H

LWEC15C[1,2,3,4,5]R[46-1600/1]HS1

LWEC15C[1,2,3,4,5]R[46-1600/1]S1

LWEC20C[1,2,3,4,5]R[59-2200/1]

LWEC20C[1,2,3,4,5]R[59-2200/1]H

LWEC20C[1,2,3,4,5]R[59-2200/1]HS1

LWEC20C[1,2,3,4,5]R[59-2200/1]S1

LWEC25C[1,2,3,4,5]R[71-2980/1]

LWEC25C[1,2,3,4,5]R[71-2980/1]H

LWEC25C[1,2,3,4,5]R[71-2980/1]HS1

LWEC25C[1,2,3,4,5]R[71-2980/1]S1

LWEC30C[1,2,3,4,5]R[79-3000/1]

LWEC30C[1,2,3,4,5]R[79-3000/1]H

LWEC30C[1,2,3,4,5]R[79-3000/1]HS1

LWEC30C[1,2,3,4,5]R[79-3000/1]S1

LWEG15C[1,2,3,4,5]R[74-1600/1]

LWEG15C[1,2,3,4,5]R[74-1600/1]H

LWEG15C[1,2,3,4,5]R[74-1600/1]HS1

LWEG15C[1,2,3,4,5]R[74-1600/1]S1

LWEG20C[1,2,3,4,5]R[95-2200/1]

LWEG20C[1,2,3,4,5]R[95-2200/1]H

LWEG20C[1,2,3,4,5]R[95-2200/1]HS1

LWEG20C[1,2,3,4,5]R[95-2200/1]S1

LWES15C[1,2,3,4,5]R[62-1600/1]

LWES15C[1,2,3,4,5]R[62-1600/1]H

LWES15C[1,2,3,4,5]R[62-1600/1]HS1

LWES15C[1,2,3,4,5]R[62-1600/1]S1

LWES20C[1,2,3,4,5]R[79-2200/1]

LWES20C[1,2,3,4,5]R[79-2200/1]H

LWES20C[1,2,3,4,5]R[79-2200/1]HS1

LWES20C[1,2,3,4,5]R[79-2200/1]S1

LWES25C[1,2,3,4,5]R[95-2980/1]

LWES25C[1,2,3,4,5]R[95-2980/1]H

LWES25C[1,2,3,4,5]R[95-2980/1]HS1

LWES25C[1,2,3,4,5]R[95-2980/1]S1

LWES30C[1,2,3,4,5]R[108-3000/1]

LWES30C[1,2,3,4,5]R[108-3000/1]H

LWES30C[1,2,3,4,5]R[108-3000/1]HS1

LWES30C[1,2,3,4,5]R[108-3000/1]S1

LWESC15C[1,2,3,4,5]R[46-1600/1]

LWESC15C[1,2,3,4,5]R[46-1600/1]H

LWESC15C[1,2,3,4,5]R[46-1600/1]HS1

LWESC15C[1,2,3,4,5]R[46-1600/1]S1

セット品/単品

ブロック形状

レール種類

ブロック数

レール幅

(mm)

組付高さ H

(mm)

レール長さ L

(mm)

精度

材質

リテーナ

呼び型番

形状

ブロック外径寸法 L1

(mm)

ブロック外径寸法 W2

(mm)

仕様

RoHS?

最小発注数量

セット品

標準

1 ～ 5

62 ～ 1600

並級

炭素鋼

なし

フランジ形上方向取付け

非互換性

1個

セット品

標準

1 ～ 5

62 ～ 1600

上級

炭素鋼

なし

フランジ形上方向取付け

非互換性

1個

セット品

標準

1 ～ 5

62 ～ 1600

上級

炭素鋼

なし

フランジ形上方向取付け

フリーコンビネーションS1

1個

セット品

標準

1 ～ 5

62 ～ 1600

並級

炭素鋼

なし

フランジ形上方向取付け

フリーコンビネーションS1

1個

セット品

標準

1 ～ 5

79 ～ 2200

並級

炭素鋼

なし

フランジ形上方向取付け

非互換性

1個

セット品

標準

1 ～ 5

79 ～ 2200

上級

炭素鋼

なし

フランジ形上方向取付け

非互換性

1個

セット品

標準

1 ～ 5

79 ～ 2200

上級

炭素鋼

なし

フランジ形上方向取付け

フリーコンビネーションS1

1個

セット品

標準

1 ～ 5

79 ～ 2200

並級

炭素鋼

なし

フランジ形上方向取付け

フリーコンビネーションS1

1個

セット品

標準

1 ～ 5

95 ～ 2980

並級

炭素鋼

なし

フランジ形上方向取付け

非互換性

1個

セット品

標準

1 ～ 5

95 ～ 2980

上級

炭素鋼

なし

フランジ形上方向取付け

非互換性

1個

セット品

標準

1 ～ 5

95 ～ 2980

上級

炭素鋼

なし

フランジ形上方向取付け

フリーコンビネーションS1

1個

セット品

標準

1 ～ 5

95 ～ 2980

並級

炭素鋼

なし

フランジ形上方向取付け

フリーコンビネーションS1

1個

セット品

標準

1 ～ 5

108 ～ 3000

並級

炭素鋼

なし

フランジ形上方向取付け

非互換性

1個

セット品

標準

1 ～ 5

108 ～ 3000

上級

炭素鋼

なし

フランジ形上方向取付け

非互換性

1個

セット品

標準

1 ～ 5

108 ～ 3000

上級

炭素鋼

なし

フランジ形上方向取付け

フリーコンビネーションS1

1個

セット品

標準

1 ～ 5

108 ～ 3000

並級

炭素鋼

なし

フランジ形上方向取付け

フリーコンビネーションS1

1個

セット品

ショート

標準

1 ～ 5

46 ～ 1600

並級

炭素鋼

なし

フランジ形上方向取付け

非互換性

1個

セット品

ショート

標準

1 ～ 5

46 ～ 1600

上級

炭素鋼

なし

フランジ形上方向取付け

非互換性

1個

セット品

ショート

標準

1 ～ 5

46 ～ 1600

上級

炭素鋼

なし

フランジ形上方向取付け

フリーコンビネーションS1

1個

セット品

ショート

標準

1 ～ 5

46 ～ 1600

並級

炭素鋼

なし

フランジ形上方向取付け

フリーコンビネーションS1

1個

セット品

ショート

標準

1 ～ 5

59 ～ 2200

並級

炭素鋼

なし

フランジ形上方向取付け

非互換性

1個

セット品

ショート

標準

1 ～ 5

59 ～ 2200

上級

炭素鋼

なし

フランジ形上方向取付け

非互換性

1個

セット品

ショート

標準

1 ～ 5

59 ～ 2200

上級

炭素鋼

なし

フランジ形上方向取付け

フリーコンビネーションS1

1個

セット品

ショート

標準

1 ～ 5

59 ～ 2200

並級

炭素鋼

なし

フランジ形上方向取付け

フリーコンビネーションS1

1個

セット品

ショート

標準

1 ～ 5

71 ～ 2980

並級

炭素鋼

なし

フランジ形上方向取付け

非互換性

1個

セット品

ショート

標準

1 ～ 5

71 ～ 2980

上級

炭素鋼

なし

フランジ形上方向取付け

非互換性

1個

セット品

ショート

標準

1 ～ 5

71 ～ 2980

上級

炭素鋼

なし

フランジ形上方向取付け

フリーコンビネーションS1

1個

セット品

ショート

標準

1 ～ 5

71 ～ 2980

並級

炭素鋼

なし

フランジ形上方向取付け

フリーコンビネーションS1

1個

セット品

ショート

標準

1 ～ 5

79 ～ 3000

並級

炭素鋼

なし

フランジ形上方向取付け

非互換性

1個

セット品

ショート

標準

1 ～ 5

79 ～ 3000

上級

炭素鋼

なし

フランジ形上方向取付け

非互換性

1個

セット品

ショート

標準

1 ～ 5

79 ～ 3000

上級

炭素鋼

なし

フランジ形上方向取付け

フリーコンビネーションS1

1個

セット品

ショート

標準

1 ～ 5

79 ～ 3000

並級

炭素鋼

なし

フランジ形上方向取付け

フリーコンビネーションS1

1個

セット品

ロング

標準

1 ～ 5

74 ～ 1600

並級

炭素鋼

なし

フランジ形上方向取付け

非互換性

1個

セット品

ロング

標準

1 ～ 5

74 ～ 1600

上級

炭素鋼

なし

フランジ形上方向取付け

非互換性

1個

セット品

ロング

標準

1 ～ 5

74 ～ 1600

上級

炭素鋼

なし

フランジ形上方向取付け

フリーコンビネーションS1

1個

セット品

ロング

標準

1 ～ 5

74 ～ 1600

並級

炭素鋼

なし

フランジ形上方向取付け

フリーコンビネーションS1

1個

セット品

ロング

標準

1 ～ 5

95 ～ 2200

並級

炭素鋼

なし

フランジ形上方向取付け

非互換性

1個

セット品

ロング

標準

1 ～ 5

95 ～ 2200

上級

炭素鋼

なし

フランジ形上方向取付け

非互換性

1個

セット品

ロング

標準

1 ～ 5

95 ～ 2200

上級

炭素鋼

なし

フランジ形上方向取付け

フリーコンビネーションS1

1個

セット品

ロング

標準

1 ～ 5

95 ～ 2200

並級

炭素鋼

なし

フランジ形上方向取付け

フリーコンビネーションS1

1個

セット品

標準

1 ～ 5

62 ～ 1600

並級

炭素鋼

なし

ブロック形下方向取付け

非互換性

1個

セット品

標準

1 ～ 5

62 ～ 1600

上級

炭素鋼

なし

ブロック形下方向取付け

非互換性

1個

セット品

標準

1 ～ 5

62 ～ 1600

上級

炭素鋼

なし

ブロック形下方向取付け

フリーコンビネーションS1

1個

セット品

標準

1 ～ 5

62 ～ 1600

並級

炭素鋼

なし

ブロック形下方向取付け

フリーコンビネーションS1

1個

セット品

標準

1 ～ 5

79 ～ 2200

並級

炭素鋼

なし

ブロック形下方向取付け

非互換性

1個

セット品

標準

1 ～ 5

79 ～ 2200

上級

炭素鋼

なし

ブロック形下方向取付け

非互換性

1個

セット品

標準

1 ～ 5

79 ～ 2200

上級

炭素鋼

なし

ブロック形下方向取付け

フリーコンビネーションS1

1個

セット品

標準

1 ～ 5

79 ～ 2200

並級

炭素鋼

なし

ブロック形下方向取付け

フリーコンビネーションS1

1個

セット品

標準

1 ～ 5

95 ～ 2980

並級

炭素鋼

なし

ブロック形下方向取付け

非互換性

1個

セット品

標準

1 ～ 5

95 ～ 2980

上級

炭素鋼

なし

ブロック形下方向取付け

非互換性

1個

セット品

標準

1 ～ 5

95 ～ 2980

上級

炭素鋼

なし

ブロック形下方向取付け

フリーコンビネーションS1

1個

セット品

標準

1 ～ 5

95 ～ 2980

並級

炭素鋼

なし

ブロック形下方向取付け

フリーコンビネーションS1

1個

セット品

標準

1 ～ 5

108 ～ 3000

並級

炭素鋼

なし

ブロック形下方向取付け

非互換性

1個

セット品

標準

1 ～ 5

108 ～ 3000

上級

炭素鋼

なし

ブロック形下方向取付け

非互換性

1個

セット品

標準

1 ～ 5

108 ～ 3000

上級

炭素鋼

なし

ブロック形下方向取付け

フリーコンビネーションS1

1個

セット品

標準

1 ～ 5

108 ～ 3000

並級

炭素鋼

なし

ブロック形下方向取付け

フリーコンビネーションS1

1個

セット品

ショート

標準

1 ～ 5

46 ～ 1600

並級

炭素鋼

なし

ブロック形下方向取付け

非互換性

1個

セット品

ショート

標準

1 ～ 5

46 ～ 1600

上級

炭素鋼

なし

ブロック形下方向取付け

非互換性

1個

セット品

ショート

標準

1 ～ 5

46 ～ 1600

上級

炭素鋼

なし

ブロック形下方向取付け

フリーコンビネーションS1

1個

セット品

ショート

標準

1 ～ 5

46 ～ 1600

並級

炭素鋼

なし

ブロック形下方向取付け

フリーコンビネーションS1

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	74日目
- ( - )	74日目
- ( - )	74日目
- ( - )	5日目
- ( - )	74日目
- ( - )	74日目
- ( - )	74日目
- ( - )	5日目
- ( - )	74日目
- ( - )	74日目
- ( - )	74日目
- ( - )	5日目
- ( - )	79日目
- ( - )	79日目
- ( - )	79日目
- ( - )	5日目
- ( - )	74日目
- ( - )	74日目
- ( - )	74日目
- ( - )	5日目
- ( - )	74日目
- ( - )	74日目
- ( - )	74日目
- ( - )	5日目
- ( - )	74日目
- ( - )	74日目
- ( - )	74日目
- ( - )	5日目
- ( - )	79日目
- ( - )	79日目
- ( - )	79日目
- ( - )	5日目
- ( - )	74日目
- ( - )	74日目
- ( - )	74日目
- ( - )	5日目
- ( - )	74日目
- ( - )	74日目
- ( - )	74日目
- ( - )	5日目
- ( - )	74日目
- ( - )	74日目
- ( - )	74日目
- ( - )	5日目
- ( - )	74日目
- ( - )	74日目
- ( - )	74日目
- ( - )	5日目
- ( - )	74日目
- ( - )	74日目
- ( - )	74日目
- ( - )	5日目
- ( - )	79日目
- ( - )	79日目
- ( - )	79日目
- ( - )	5日目
- ( - )	74日目
- ( - )	74日目
- ( - )	74日目
- ( - )	5日目

基本情報

基本情報

【特長】
・あらゆる面でコンパクト化を追求。汎用性の高い万能タイプの直動案内機器です。
・スライドユニットの形状はフランジ形と幅寸法の小さなブロック形があり、スライドユニット長さは同一断面寸法で長さの異なる3タイプをラインナップしているので、機械・装置の仕様に合わせて最適な製品を選択できます。
・ステンレス鋼製の製品は耐食性に優れ、クリーンルーム内での使用など、防せい油の使用を嫌う用途に最適です。
・低騒音リニアウェイEは、鋼球間の直接接触を防止する樹脂セパレータを組み込むことにより、円滑で静かな作動を実現。工場内の低騒音化、人に優しい環境づくりに貢献します。

ご注意

レール端面から取付穴までの距離は左右均等になるように加工しております。
製品の全長によって、寸法はカタログ記載値と異なる場合がございます。
ご希望の寸法や取付け穴数がございましたら、ご注文前にお問い合わせください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

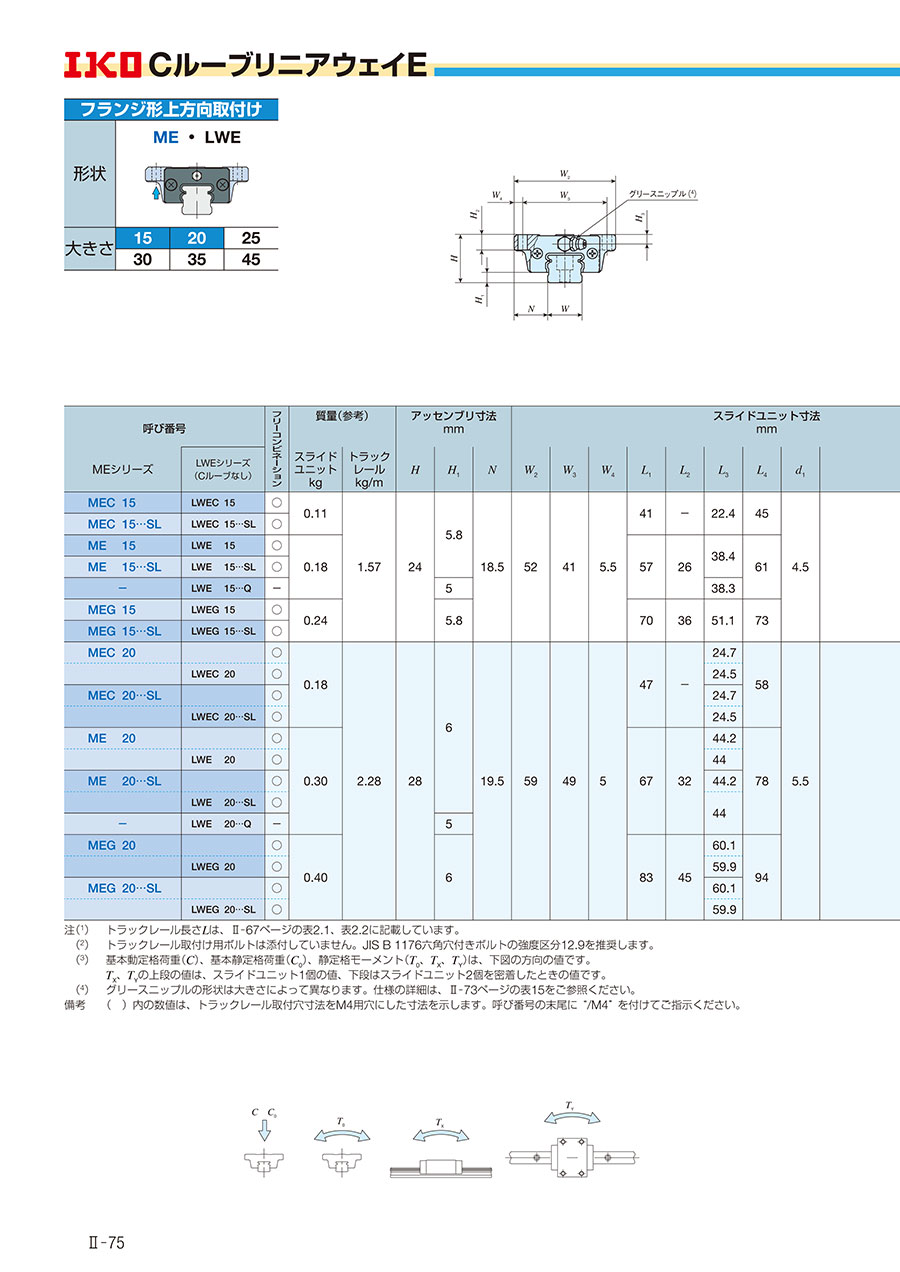

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リニアウェイE LWEシリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品リニアウェイE LWEシリーズ	リニアウェイH LWHシリーズ	CルーブリニアウェイE MEシリーズ	標準NSKリニアガイド NHシリーズ/NSシリーズ	【エコノミーシリーズ】 RoHS対応重荷重用リニアガイド	重荷重用リニアガイド
メーカー	日本トムソン	日本トムソン	日本トムソン	ＮＳＫ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目〜	5日目〜	5日目〜	5日目〜	7日目〜	3日目〜
予圧	標準	標準	標準	軽予圧	普通すきま	普通すきま
