日本ベアリング

スライドブッシュ SMT-W形（ダブル二面取りフランジ形）

Name: スライドブッシュ SMT-W形（ダブル二面取りフランジ形）
Brand: 日本ベアリング
SKU: 221005392532
Rating: 5 (1 reviews)

カタログ

通常単価(税別): 2,050円～23,296円

税込単価: 2,255円～25,626円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

【特長】・NBスライドブッシュは丸軸を案内に使用しているので、空間が有効に利用でき、コンパクトな機構設...

詳細を確認

55.0

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

日本ベアリング

スライドブッシュ SMT形（二面取りフランジ形）

通常価格(税別)： 1,055円 (税込価格：1,161円)

通常出荷日：在庫品1日目

よく一緒に見られています

日本ベアリング

スライドブッシュ SMF-W形（ダブル丸フランジ形）

通常価格(税別)： 2,162円 (税込価格：2,378円)

通常出荷日：在庫品1日目

未確定：候補が34型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

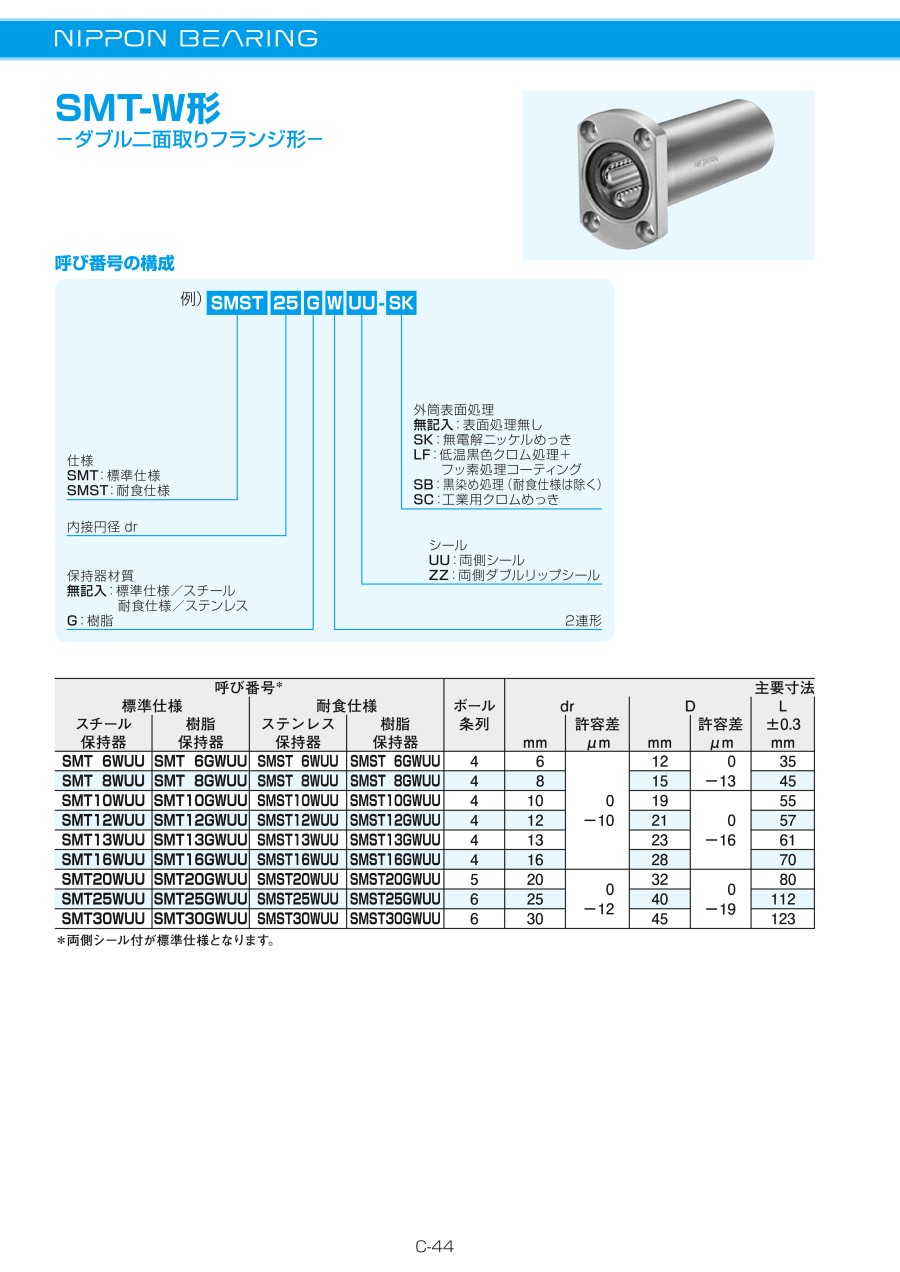

カタログ

商品情報

外形図

規格表

*両側シール付が標準仕様となります。

1N≒0.102kgf 1N・m≒0.102kgf・m

選定サポート情報

注文例

型番リスト

表示件数

型番

内接円径

(φ)

基本定格荷重　動定格

(N)

全長 L

(mm)

外筒材質

外筒表面処理

外径 D

(φ)

保持器材質

耐食仕様

外筒表面処理詳細

最小発注数量

6	323	35	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	12	樹脂	対応	表面処理無し	1個
6	323	35	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	12	ステンレス	対応	表面処理無し	1個
8	431	45	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	15	ステンレス	対応	表面処理無し	1個
10	588	55	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	19	樹脂	対応	表面処理無し	1個
10	588	55	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	19	ステンレス	対応	表面処理無し	1個
12	813	57	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	21	樹脂	対応	表面処理無し	1個
12	813	57	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	21	ステンレス	対応	表面処理無し	1個
13	813	61	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	23	ステンレス	対応	表面処理無し	1個
16	1230	70	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	28	樹脂	対応	表面処理無し	1個
16	1230	70	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	28	ステンレス	対応	表面処理無し	1個
20	1400	80	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	32	樹脂	対応	表面処理無し	1個
20	1400	80	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	32	ステンレス	対応	表面処理無し	1個
25	1560	112	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	40	樹脂	対応	表面処理無し	1個
25	1560	112	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	40	ステンレス	対応	表面処理無し	1個
30	2490	123	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	45	樹脂	対応	表面処理無し	1個
30	2490	123	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	45	ステンレス	対応	表面処理無し	1個
6	323	35	[鉄] 軸受鋼	表面処理なし	12	樹脂	未対応	表面処理無し	1個
6	323	35	[鉄] 軸受鋼	表面処理なし	12	スチール	未対応	表面処理無し	1個
8	431	45	[鉄] 軸受鋼	表面処理なし	15	樹脂	未対応	表面処理無し	1個
8	431	45	[鉄] 軸受鋼	表面処理なし	15	スチール	未対応	表面処理無し	1個
10	588	55	[鉄] 軸受鋼	表面処理なし	19	樹脂	未対応	表面処理無し	1個
10	588	55	[鉄] 軸受鋼	表面処理なし	19	スチール	未対応	表面処理無し	1個
12	813	57	[鉄] 軸受鋼	表面処理なし	21	樹脂	未対応	表面処理無し	1個
12	813	57	[鉄] 軸受鋼	表面処理なし	21	スチール	未対応	表面処理無し	1個
13	813	61	[鉄] 軸受鋼	表面処理なし	23	樹脂	未対応	表面処理無し	1個
13	813	61	[鉄] 軸受鋼	表面処理なし	23	スチール	未対応	表面処理無し	1個
16	1230	70	[鉄] 軸受鋼	表面処理なし	28	樹脂	未対応	表面処理無し	1個
16	1230	70	[鉄] 軸受鋼	表面処理なし	28	スチール	未対応	表面処理無し	1個
20	1400	80	[鉄] 軸受鋼	表面処理なし	32	樹脂	未対応	表面処理無し	1個
20	1400	80	[鉄] 軸受鋼	表面処理なし	32	スチール	未対応	表面処理無し	1個
25	1560	112	[鉄] 軸受鋼	表面処理なし	40	樹脂	未対応	表面処理無し	1個
25	1560	112	[鉄] 軸受鋼	表面処理なし	40	スチール	未対応	表面処理無し	1個
30	2490	123	[鉄] 軸受鋼	表面処理なし	45	樹脂	未対応	表面処理無し	1個
30	2490	123	[鉄] 軸受鋼	表面処理なし	45	スチール	未対応	表面処理無し	1個

通常単価(税別) (税込単価)	通常出荷日

5,310円 ( 5,841円 )	在庫品1日目当日出荷可能
7,354円 ( 8,089円 )	在庫品1日目当日出荷可能
6,414円 ( 7,055円 )	在庫品1日目当日出荷可能
5,529円 ( 6,082円 )	在庫品1日目当日出荷可能
7,605円 ( 8,366円 )	在庫品1日目当日出荷可能
6,243円 ( 6,867円 )	在庫品1日目当日出荷可能
6,582円 ( 7,240円 )	在庫品1日目当日出荷可能
7,286円 ( 8,015円 )	在庫品1日目当日出荷可能
6,432円 ( 7,075円 )	在庫品1日目当日出荷可能
7,521円 ( 8,273円 )	4日目
9,069円 ( 9,976円 )	在庫品1日目当日出荷可能
9,811円 ( 10,792円 )	在庫品1日目当日出荷可能
14,580円 ( 16,038円 )	在庫品1日目当日出荷可能
13,895円 ( 15,285円 )	在庫品1日目当日出荷可能
19,345円 ( 21,280円 )	在庫品1日目当日出荷可能
23,296円 ( 25,626円 )	在庫品1日目当日出荷可能
2,050円 ( 2,255円 )	在庫品1日目当日出荷可能
3,150円 ( 3,465円 )	在庫品1日目当日出荷可能
2,067円 ( 2,274円 )	在庫品1日目当日出荷可能
3,167円 ( 3,484円 )	在庫品1日目当日出荷可能
2,770円 ( 3,047円 )	在庫品1日目当日出荷可能
3,335円 ( 3,669円 )	在庫品1日目当日出荷可能
2,912円 ( 3,203円 )	在庫品1日目当日出荷可能
3,638円 ( 4,002円 )	在庫品1日目当日出荷可能
2,578円 ( 2,836円 )	在庫品1日目当日出荷可能
4,628円 ( 5,091円 )	在庫品1日目当日出荷可能
2,807円 ( 3,088円 )	在庫品1日目当日出荷可能
4,250円 ( 4,675円 )	在庫品1日目当日出荷可能
3,944円 ( 4,338円 )	在庫品1日目当日出荷可能
6,277円 ( 6,905円 )	在庫品1日目当日出荷可能
5,530円 ( 6,083円 )	在庫品1日目当日出荷可能
7,039円 ( 7,743円 )	在庫品1日目当日出荷可能
6,423円 ( 7,065円 )	在庫品1日目当日出荷可能
11,006円 ( 12,107円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・NBスライドブッシュは丸軸を案内に使用しているので、空間が有効に利用でき、コンパクトな機構設計に適しています
・NBスライドブッシュには標準仕様・耐食仕様があり、さらに保持器も悪条件に強いスチール製と低騒音・安価の樹脂製が標準化されており、その組合せの中から使用条件に合わせて選択できます
・NBスライドブッシュには完全な互換性があり、シャフトとランダムに組合わせて使用可能です
・バリエーション豊富なフランジタイプで、ダブル二面取りフランジ形
・外筒とフランジは一体形のため取り付けが簡単
【用途】
・簡単な機構で低摩擦の直線運動が得られるため、搬送装置・食品機械・半導体製造装置など多岐にわたって使用されています

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ベアリング
スライドブッシュ SMF-W形（ダブル丸フランジ形）
日本ベアリング製丸フランジリニアブッシュダブルタイプです。
日本ベアリング
スライドブッシュ SMK-W形（ダブル角フランジ形）
日本ベアリング製角フランジリニアブッシュダブルタイプです。
日本ベアリング
シャフトサポーター（SHF形）
フランジ形状のシャフトサポーター。コンパクトな設計でアルミ鋳物製を使用。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スライドブッシュ SMT-W形（ダブル二面取りフランジ形）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

シャフトの上下運動の軸受部品

満足度：5.02021/02/03

製造装置のシャフトが上下運動する部分の上下端の軸受部品に、このスライドブッシュ(SMT6WUU)を使用しました。設計仕様...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q購入後はそのまま使用可能でしょうか？

納品時には防錆油のみ塗布です。使用用途に応じた潤滑剤を塗布して使用願います。（油潤滑、グリース潤滑）
