日本ベアリング

スライドブッシュ SMK-E形（角フランジ形インロー付）

カタログ

通常単価(税別): 1,513円～34,547円

税込単価: 1,664円～38,002円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

【特長】・スライドシャフトと組合せ無限直線が可能。寸法公差が標準化されており互換性あり・NBスライドブ...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

日本ベアリング

通常出荷日：在庫品1日目

よく一緒に見られています

日本ベアリング

通常出荷日：在庫品1日目

未確定：候補が32型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

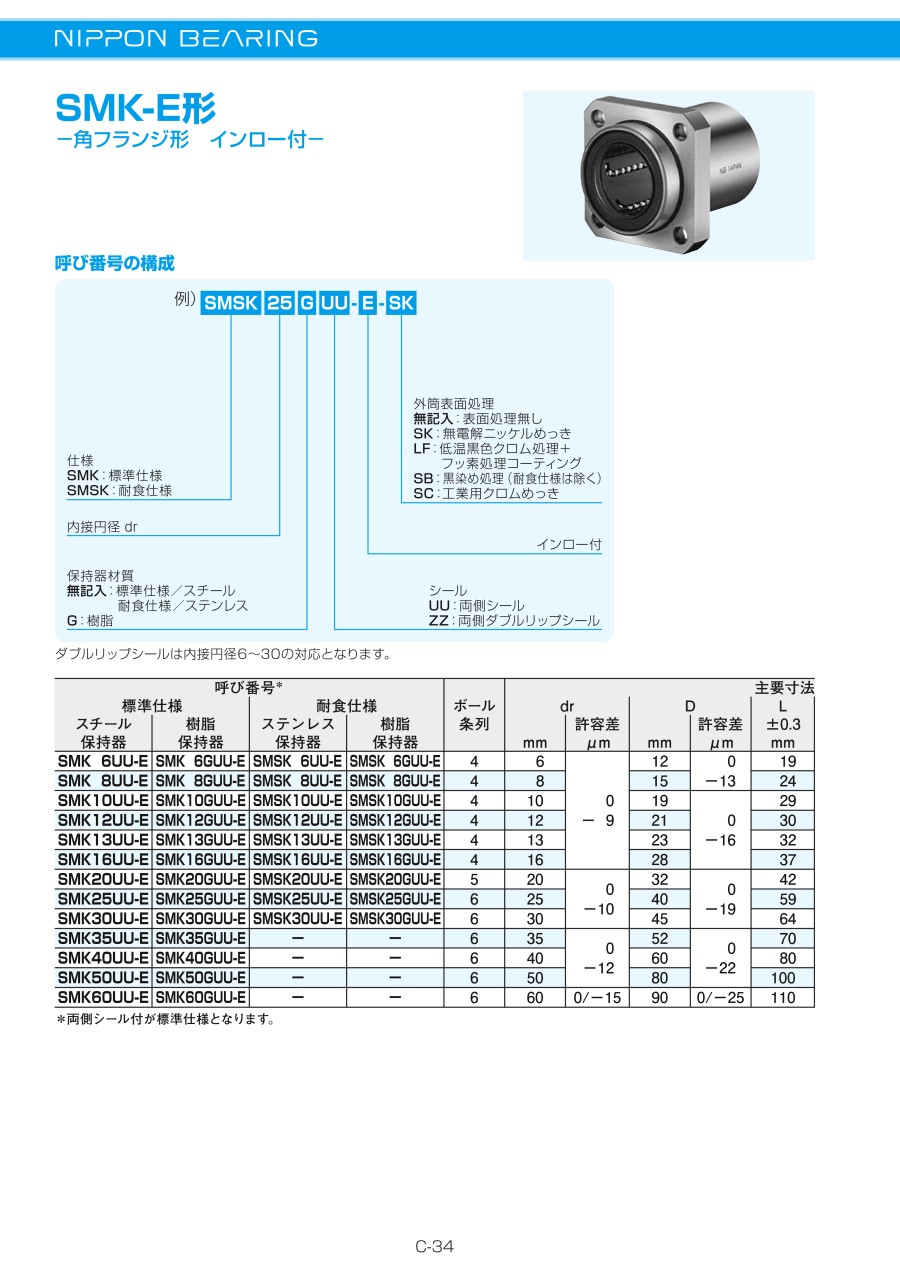

カタログ

商品情報

外形図

規格表

*両側シール付が標準仕様となります。

1N≒0.102kgf

選定サポート情報

注文例

ダブルリップシールは内接円径6～30の対応となります。

型番リスト

表示件数

型番

内接円径

(φ)

基本定格荷重　動定格

(N)

全長 L

(mm)

外筒材質

外筒表面処理

外径 D

(φ)

保持器材質

耐食仕様

外筒表面処理詳細

最小発注数量

6	206	19	[鉄] 軸受鋼	表面処理なし	12	樹脂	未対応	表面処理無し	1個
8	274	24	[鉄] 軸受鋼	表面処理なし	15	樹脂	未対応	表面処理無し	1個
8	274	24	[鉄] 軸受鋼	表面処理なし	15	スチール	未対応	表面処理無し	1個
10	372	29	[鉄] 軸受鋼	表面処理なし	19	樹脂	未対応	表面処理無し	1個
10	372	29	[鉄] 軸受鋼	表面処理なし	19	スチール	未対応	表面処理無し	1個
12	510	30	[鉄] 軸受鋼	表面処理なし	21	樹脂	未対応	表面処理無し	1個
12	510	30	[鉄] 軸受鋼	表面処理なし	21	スチール	未対応	表面処理無し	1個
16	774	37	[鉄] 軸受鋼	表面処理なし	28	スチール	未対応	表面処理無し	1個
20	882	42	[鉄] 軸受鋼	表面処理なし	32	樹脂	未対応	表面処理無し	1個
20	882	42	[鉄] 軸受鋼	表面処理なし	32	スチール	未対応	表面処理無し	1個
25	980	59	[鉄] 軸受鋼	表面処理なし	40	樹脂	未対応	表面処理無し	1個
25	980	59	[鉄] 軸受鋼	表面処理なし	40	スチール	未対応	表面処理無し	1個
30	1570	64	[鉄] 軸受鋼	表面処理なし	45	樹脂	未対応	表面処理無し	1個
30	1570	64	[鉄] 軸受鋼	表面処理なし	45	スチール	未対応	表面処理無し	1個
35	1670	70	[鉄] 軸受鋼	表面処理なし	52	樹脂	未対応	表面処理無し	1個
40	2160	80	[鉄] 軸受鋼	表面処理なし	60	樹脂	未対応	表面処理無し	1個
40	2160	80	[鉄] 軸受鋼	表面処理なし	60	スチール	未対応	表面処理無し	1個
50	3820	100	[鉄] 軸受鋼	表面処理なし	80	スチール	未対応	表面処理無し	1個
60	4700	110	[鉄] 軸受鋼	表面処理なし	90	樹脂	未対応	表面処理無し	1個
60	4700	110	[鉄] 軸受鋼	表面処理なし	90	スチール	未対応	表面処理無し	1個
6	206	19	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	12	ステンレス	対応	表面処理無し	1個
8	274	24	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	15	樹脂	対応	表面処理無し	1個
8	274	24	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	15	ステンレス	対応	表面処理無し	1個
10	372	29	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	19	樹脂	対応	表面処理無し	1個
10	372	29	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	19	ステンレス	対応	表面処理無し	1個
12	510	30	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	21	ステンレス	対応	表面処理無し	1個
13	510	32	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	23	樹脂	対応	表面処理無し	1個
16	774	37	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	28	樹脂	対応	表面処理無し	1個
16	774	37	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	28	ステンレス	対応	表面処理無し	1個
20	882	42	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	32	ステンレス	対応	表面処理無し	1個
25	980	59	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	40	ステンレス	対応	表面処理無し	1個
30	1570	64	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	45	樹脂	対応	表面処理無し	1個

通常単価(税別) (税込単価)	通常出荷日

1,947円 ( 2,142円 )	在庫品1日目当日出荷可能
1,711円 ( 1,882円 )	在庫品1日目当日出荷可能
1,927円 ( 2,120円 )	4日目
1,903円 ( 2,093円 )	在庫品1日目当日出荷可能
2,357円 ( 2,593円 )	在庫品1日目当日出荷可能
1,513円 ( 1,664円 )	在庫品1日目当日出荷可能
2,343円 ( 2,577円 )	在庫品1日目当日出荷可能
5,647円 ( 6,212円 )	在庫品1日目当日出荷可能
2,557円 ( 2,813円 )	在庫品1日目当日出荷可能
3,854円 ( 4,239円 )	在庫品1日目当日出荷可能
3,438円 ( 3,782円 )	在庫品1日目当日出荷可能
5,860円 ( 6,446円 )	在庫品1日目当日出荷可能
4,606円 ( 5,067円 )	在庫品1日目当日出荷可能
7,594円 ( 8,353円 )	在庫品1日目当日出荷可能
8,503円 ( 9,353円 )	在庫品1日目当日出荷可能
12,643円 ( 13,907円 )	在庫品1日目当日出荷可能
11,431円 ( 12,574円 )	在庫品1日目当日出荷可能
27,862円 ( 30,648円 )	在庫品1日目当日出荷可能
24,591円 ( 27,050円 )	在庫品1日目当日出荷可能
34,547円 ( 38,002円 )	在庫品1日目当日出荷可能
5,569円 ( 6,126円 )	在庫品1日目当日出荷可能
4,452円 ( 4,897円 )	在庫品1日目当日出荷可能
6,473円 ( 7,120円 )	在庫品1日目当日出荷可能
4,169円 ( 4,586円 )	在庫品1日目当日出荷可能
5,852円 ( 6,437円 )	在庫品1日目当日出荷可能
4,461円 ( 4,907円 )	在庫品1日目当日出荷可能
6,798円 ( 7,478円 )	在庫品1日目当日出荷可能
5,354円 ( 5,889円 )	在庫品1日目当日出荷可能
5,650円 ( 6,215円 )	4日目
11,685円 ( 12,854円 )	在庫品1日目当日出荷可能
14,541円 ( 15,995円 )	在庫品1日目当日出荷可能
17,696円 ( 19,466円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・スライドシャフトと組合せ無限直線が可能。寸法公差が標準化されており互換性あり
・NBスライドブッシュには完全な互換性があるため、シャフトとランダムに組合わせて使用することが可能
・本体の標準仕様・耐食仕様、保持器のスチール製・ステンレス製・樹脂製と用途に応じて組合せ可能
・バリエーション豊富なフランジタイプで、角フランジ形でインロー付
・外筒とフランジは一体形のため取り付けが簡単
・丸軸を案内に使用しており、空間が有効に利用できるためコンパクトな機構設計に適している
【用途】
・シンプルな構造で低摩擦の直線運動が得られる為、搬送装置・食品機械・半導体製造装置など様々なシーンで使用されている

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スライドブッシュ SMK-E形（角フランジ形インロー付）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q購入後はそのまま使用可能でしょうか？

納品時には防錆油のみ塗布です。使用用途に応じた潤滑剤を塗布して使用願います。（油潤滑、グリース潤滑）
