エアーブラスター AB-A型・AB-S型
- 通常単価(税別)
- 1,689円～51,572円
- 税込単価
- 1,858円～56,729円
内部構造の最適化により噴射幅方向のエアー衝突力が均一なフラットエアーノズル。【特長】・ムラが少なくブロ...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
エアーブラスター アルミ製 ABの特長
エアーブラスター使用イメージ

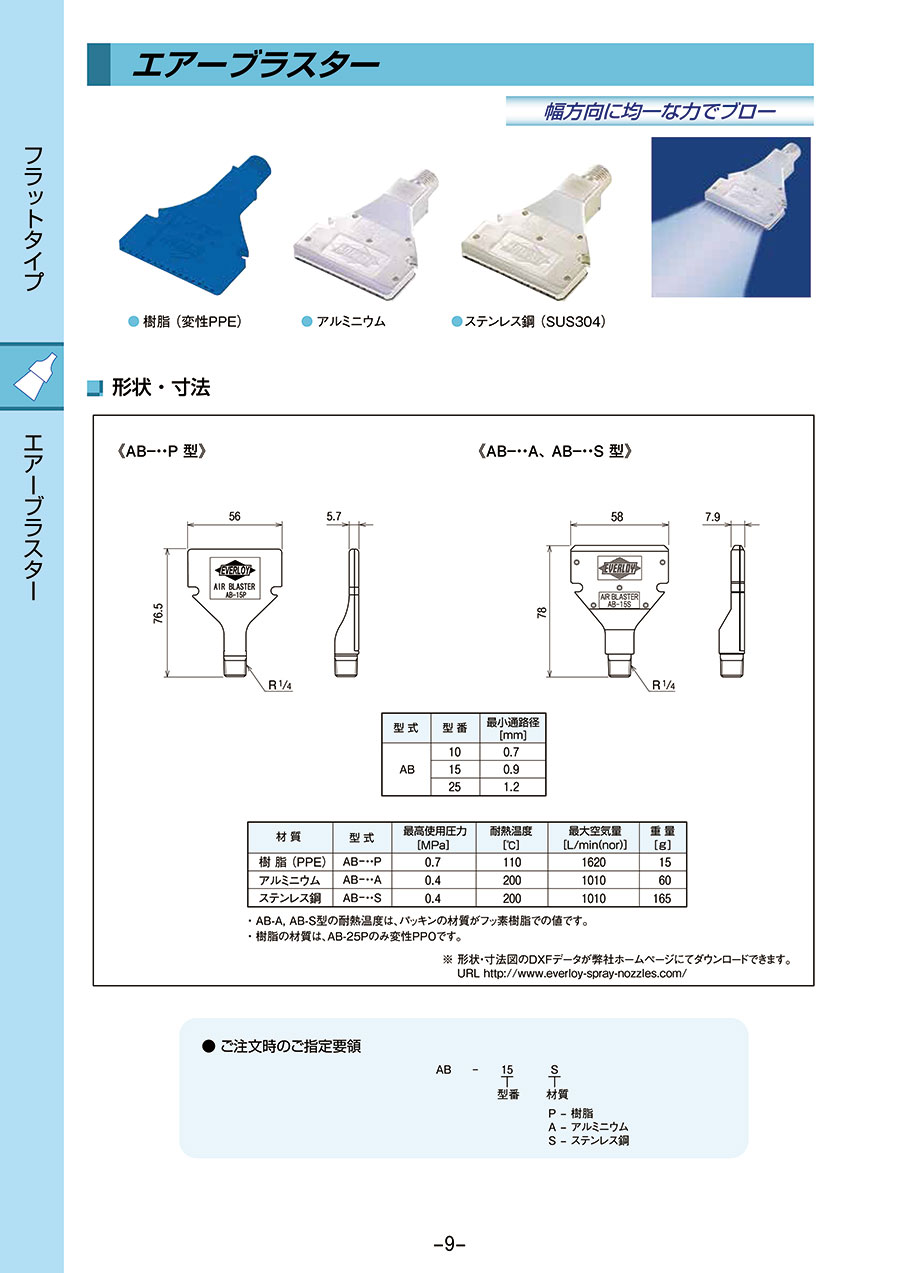

形状・寸法図
製品仕様
| 型式 | 型番 | 最小通路径 ［mm］ |
|---|---|---|
| AB | 10 | 0.7 |
| 15 | 0.9 | |
| 25 | 1.2 |
| 材質 | 型式 | 最高使用圧力［MPa］ | 最大空気量 ［L/min（nor）］ | 耐熱温度 ［℃］ | 重量 ［g］ |
|---|---|---|---|---|---|
| アルミニウム | AB-・・A | 0.4 | 1010 | 200 | 60 |
※耐熱温度はパッキンの材質がふっ素樹脂での値。
噴射距離／噴射幅／厚みのイメージ
噴射幅・厚み特性
| 型式 | 空気圧 ［MPa］ | 下記噴射距離［mm］における噴射幅［mm］と厚み［mm］ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 100 | 300 | 500 | 1000 | 1500 | ||||||||
| 幅 | 厚み | 幅 | 厚み | 幅 | 厚み | 幅 | 厚み | 幅 | 厚み | 幅 | 厚み | ||
| AB | 0.1 | 68 | 11 | 80 | 24 | 135 | 84 | 185 | 150 | 300 | 300 | 415 | 415 |
| 0.3 | 65 | 11 | 75 | 23 | 125 | 83 | 175 | 149 | 290 | 290 | 400 | 400 | |
| 0.5 | 62 | 11 | 70 | 22 | 115 | 82 | 165 | 148 | 285 | 285 | 390 | 390 | |
風速特性
| 型式 | 型番 | 空気圧 ［MPa］ | 下記噴射距離［mm］における風速［m/s］ | |||||
|---|---|---|---|---|---|---|---|---|
| 50 | 100 | 300 | 500 | 1000 | 1500 | |||
| AB | 10 | 0.1 | 42 | 27 | 14 | 10 | 5 | 3 |
| 0.3 | 66 | 46 | 25 | 17 | 9 | 6 | ||
| 0.5 | 75 | 55 | 34 | 23 | 13 | 9 | ||
| 15 | 0.1 | 49 | 32 | 17 | 12 | 7 | 4 | |
| 0.3 | 78 | 55 | 31 | 21 | 12 | 8 | ||
| 0.5 | 90 | 67 | 42 | 30 | 17 | 11 | ||
| 25 | 0.1 | 59 | 40 | 21 | 14 | 9 | 6 | |
| 0.3 | 92 | 68 | 40 | 27 | 16 | 11 | ||
| 0.5 | 110 | 82 | 53 | 37 | 21 | 14 | ||
- 測定位置：噴射の中心
- 噴射方向：水平方向
空気量特性
空気量特性のグラフ
騒音特性
| 型式 | 型番 | 下記空気圧［MPa］における等価騒音レベル［dB］ | ||
|---|---|---|---|---|
| 0.1 | 0.3 | 0.5 | ||
| AB | 10 | 55 | 65 | 73 |
| 15 | 66 | 74 | 80 | |
| 25 | 76 | 83 | 88 | |
- 測定位置：床面から高さ1m、距離1m
- 暗騒音：45dB
- 噴射方向：水平方向
スプレーの特長
従来ノズルと最適化ノズルのイメージ画像
従来ノズルではノズル直下の衝突力が最も強くなり端部が弱くなるが、内部構造の最適化で均一にブローすることが可能となった。
詳細情報
基本情報
内部構造の最適化により噴射幅方向のエアー衝突力が均一なフラットエアーノズル。
【特長】
・ムラが少なくブローすることができ、トータルのエアー消費量削減につながる
・複数個並べて使用する場合も均一性が維持でき、長尺製品や幅広ラインにも最適
・騒音対策にも最適なノズルで等価騒音レベルは65～83dB（噴射圧力0.3MPa時）
・スプレー厚みが薄く、高インパクトで効率の良いブローが可能
【用途】
・製品や部品の水切り、油切り・選別時の吹き飛ばし・異物除去・清掃に
・板、フィルム、綿材、パイプ、缶等の冷却や乾燥、表面及び内面の水切り、乾燥、粉塵除去に
・外気の遮断、粉塵の遮断、虫や異物の遮断（エアーカーテン）など様々な用途に最適
