メカニカル部品技術窓口
絞り込み条件
未確定：候補が4型番あります。
シリンダ内径（シリンダ内径からクランプ力を算出することはできません）(φ)
~mm- 30
- 40
ストローク S(mm)
~mm- 1.2
- 1.6
クランプ力(kN)
~mm- 0.35
- 0.55
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 3日以内
- 5日以内
エアスイングクランプ（エアセンサタイプ ガスケット配管用）（AMWSW-W-AG）
- 通常単価(税別)
- 56,812円～62,187円
- 税込単価
- 62,493円～68,406円
通常出荷日：3日目～5日目
場所を取らないスリムデザイン。【特長】・エアキャッチセンサにより、ピストンの動作確認ができます。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| ボディ、フック、ピストン | ホルダー | 調整ボルト |
|---|---|---|
| SCM440 無電解ニッケルメッキ | A5056 アルマイト処理 | S45C 焼入焼戻 無電解ニッケルメッキ |
取付穴加工図
| サイズ | d （0～+0.2） | H | d1 （H8） | H1 | H2 | d2 | H3 | P1 | H4 | H5 | M | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AMWSW16-W-AG | 28 | 10 | 20 | 23 | 6 | 21 | 56以上 | 12 | 26 | 54 | M8×1.25 | 48 |
| AMWSW20-W-AG | 35 | 12 | 25 | 29 | 10 | 26 | 66以上 | 16 | 32 | 64 | M10×1.5 | 64 |
規格表
- 注1）クランプ高さはmin.～max．の範囲で調整できます。
- 注2）クランプカ、保持力は0.5MPa時の値です。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
56,812円 ( 62,493円 ) | 5日目 |
56,812円 ( 62,493円 ) | 5日目 |
62,187円 ( 68,406円 ) | 5日目 |
62,187円 ( 68,406円 ) | 3日目 |

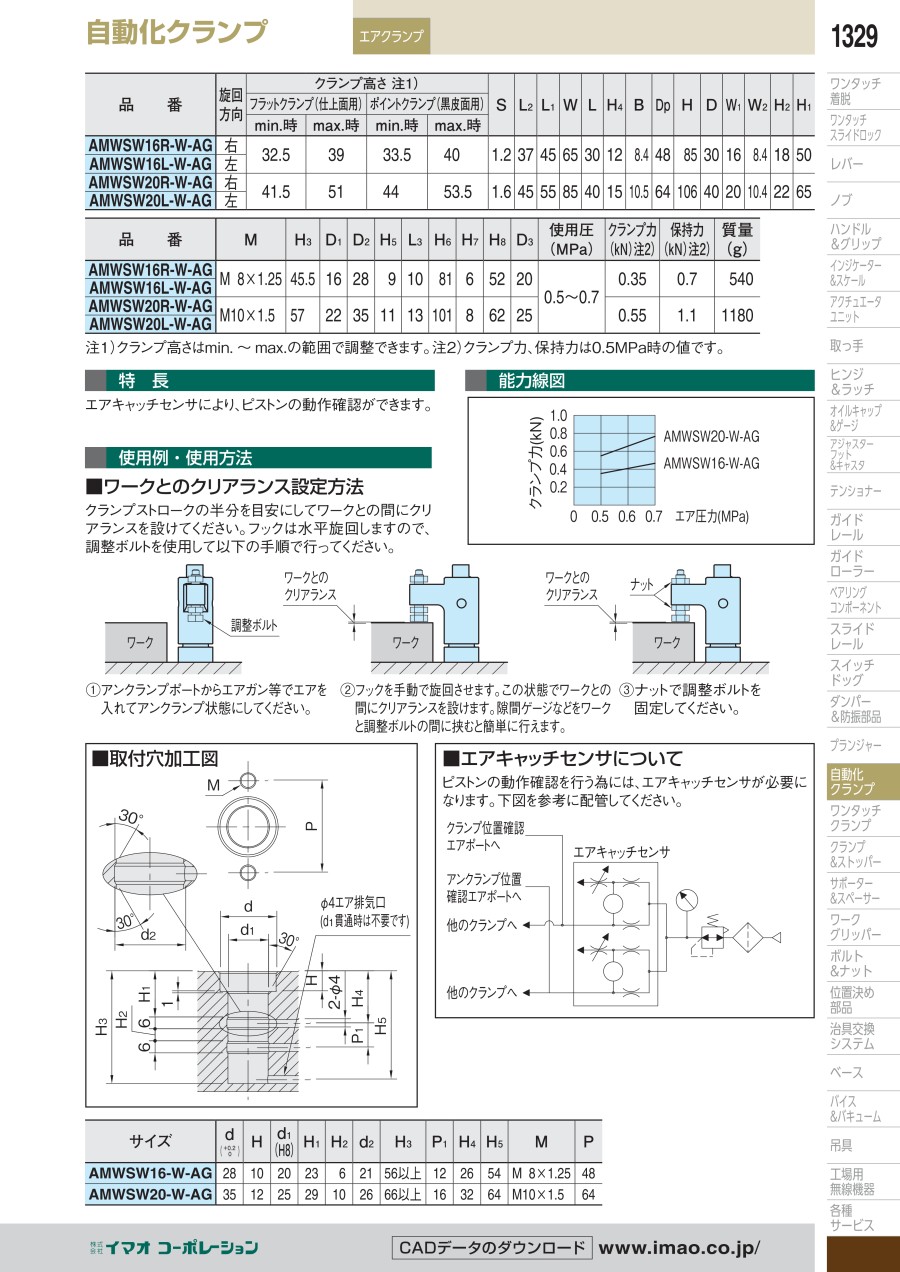

カタログ
商品担当おすすめ
エアスイングクランプ（エアセンサタイプ ガスケット配管用）（AMWSW-W-AG）のレビュー
この商品のレビューはありません
