アクチュエータユニット（開閉リンクタイプ）（MAU5040DW）
- 通常単価(税別)
- 45,769円～58,899円
- 税込単価
- 50,346円～64,789円
通常出荷日：3日目
【特長】・本体は、「安定したスライド」と「3面のT溝による取付けやすさ」を両立させた最適な断面形状で高...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 本体：A6N01、アルマイト封孔処理、ナチュラル
- スライドベース、エンドプレート：亜鉛ダイカスト（ZDC2）、クロムメッキ
- シャフト：S45C、四三酸化鉄皮膜
- 台形ネジナット：CAC902
- ボルト：SCM435、三価クロメート
- ダストカバー：SUS304H
- 操作シャフト有
規格表
| 型番 | S | LB | 質量（kg） |
|---|---|---|---|
| MAU5040DW-100 | 100 | 356 | 2.4 |
| MAU5040DW-150 | 150 | 456 | 2.8 |
使用例
注）両端のシャフトは、一体部品であり同期回転します。
- 操作シャフトを右に回すと、2台のスライドベースが矢印方向へ移動します。
- 操作シャフトを左に回すと、2台のスライドベースが矢印反対方向へ移動します。
- 2台のスライドベースピッチは、操作シャフト1回転毎に6mm移動します。
並列開閉スライド
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
58,899円 ( 64,789円 ) | 3日目 |
45,769円 ( 50,346円 ) | 3日目 |
詳細情報
基本情報
【特長】
・本体は、「安定したスライド」と「3面のT溝による取付けやすさ」を両立させた最適な断面形状で高強度を実現しました。
・スライド機構部には、耐摩耗、自己潤滑性に優れた材料を使用し、上下左右からの荷重に対して長期的な使用が可能です。

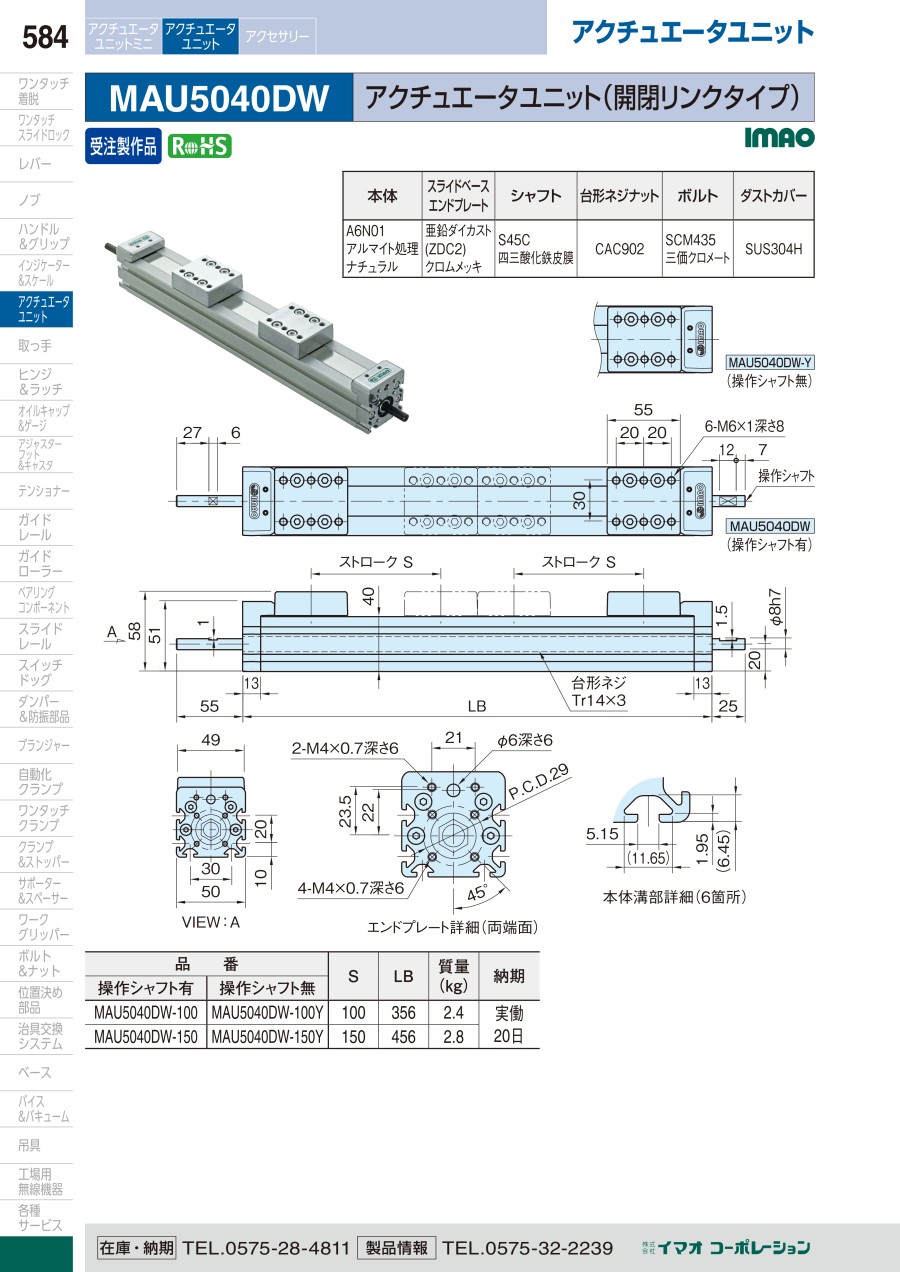

カタログ
