アクチュエータユニット（リンクタイプ）（MAU5040DS）
- 通常単価(税別)
- 27,279円～39,899円
- 税込単価
- 30,007円～43,889円
通常出荷日：3日目
【特長】・本体は、「安定したスライド」と「3面のT溝による取付けやすさ」を両立させた最適な断面形状で高...
詳細を確認
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 本体：A6N01、アルマイト封孔処理、ナチュラル
- スライドベース、エンドプレート：亜鉛ダイカスト（ZDC2）、クロムメッキ
- シャフト：S45C、四三酸化鉄皮膜
- 台形ネジナット：CAC902
- ボルト：SCM435、三価クロメート
- ダストカバー：SUS304H
- 操作シャフト有
規格表
| 型番 | 回転方向 | S | LB | 質量（kg） |
|---|---|---|---|---|
| MAU5040DS-150R | 右 | 150 | 251 | 1.7 |
| MAU5040DS-150L | 左 | |||
| MAU5040DS-200R | 右 | 200 | 301 | 1.9 |
| MAU5040DS-200L | 左 | |||
| MAU5040DS-250R | 右 | 250 | 351 | 2.1 |
| MAU5040DS-250L | 左 | |||
| MAU5040DS-300R | 右 | 300 | 401 | 2.3 |
| MAU5040DS-300L | 左 |

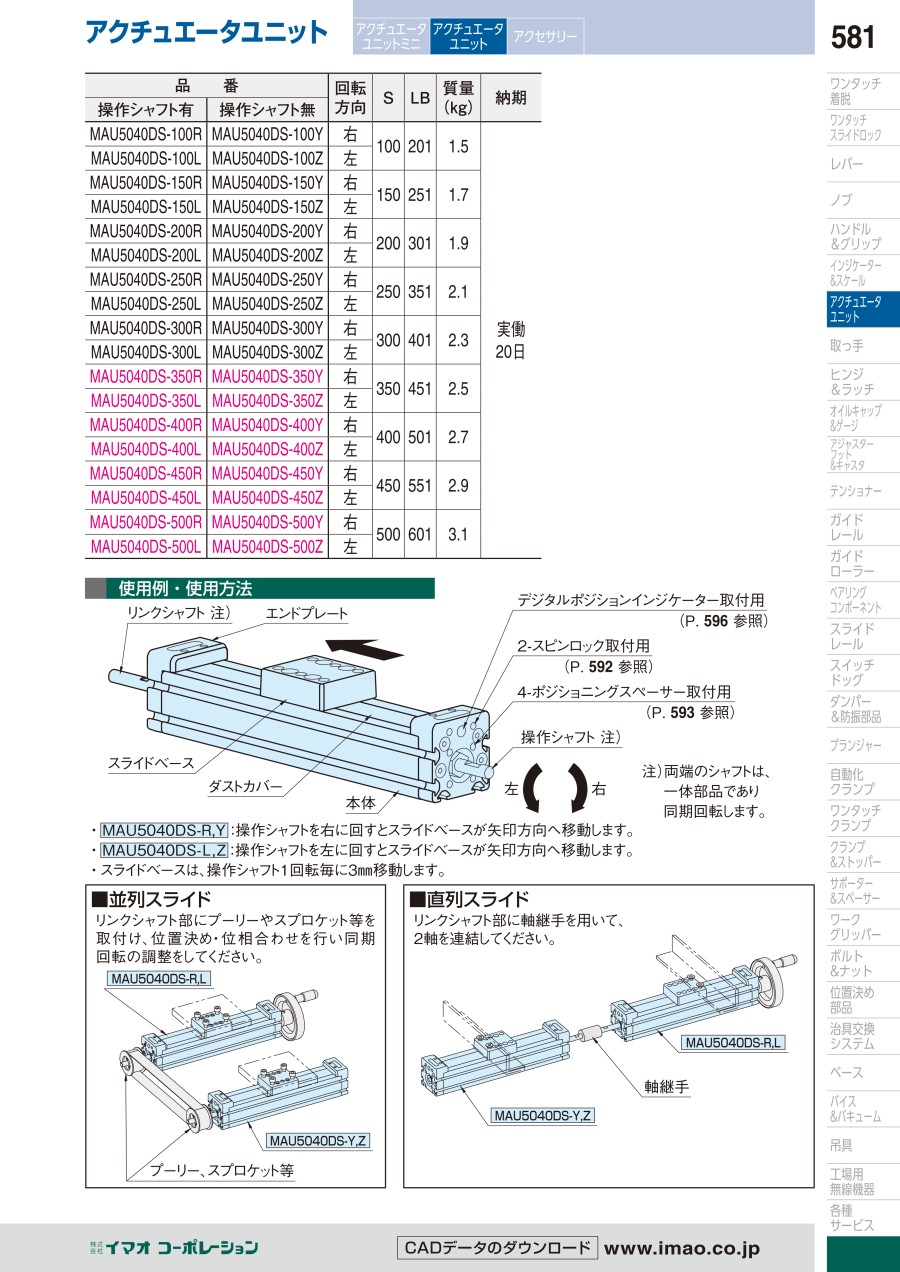

使用例
注）両端のシャフトは、一体部品であり同期回転します。
- MAU5040DS-R：操作シャフトを右に回すとスライドベースが矢印方向へ移動します。
- MAU5040DS-L：操作シャフトを左に回すとスライドベースが矢印方向へ移動します。
- スライドベースは、操作シャフト1回転毎に3mm移動します。
並列スライド
リンクシャフト部にプーリーやスプロケット等を取付け、位置決め・位相合わせを行い同期回転の調整をしてください。
直列スライド
リンクシャフト部に軸継手を用いて、2軸を連結してください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
27,279円 ( 30,007円 ) | 3日目 |
27,279円 ( 30,007円 ) | 3日目 |
28,376円 ( 31,214円 ) | 3日目 |
28,376円 ( 31,214円 ) | 3日目 |
39,899円 ( 43,889円 ) | 3日目 |
39,899円 ( 43,889円 ) | 3日目 |
30,208円 ( 33,229円 ) | 3日目 |
30,208円 ( 33,229円 ) | 3日目 |
詳細情報
基本情報
【特長】
・本体は、「安定したスライド」と「3面のT溝による取付けやすさ」を両立させた最適な断面形状で高強度を実現しました。
・スライド機構部には、耐摩耗、自己潤滑性に優れた材料を使用し、上下左右からの荷重に対して長期的な使用が可能です。
