イマオコーポレーション

クランプ&ストッパー スピンロック（QCSPL）

クランプ&ストッパー スピンロック（QCSPL）
通常単価(税別)
5,504円～6,245円
税込単価
6,054円～6,870円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

インジケーター&スケール クランプ プレート（SKPZN）

イマオコーポレーション

インジケーター&スケール クランプ プレート（SKPZN）
5
通常価格(税別)： 4,589円 (税込価格：5,048円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

インジケーター&スケール クランプ プレート（SKPDE）

イマオコーポレーション

インジケーター&スケール クランプ プレート（SKPDE）
0
通常価格(税別)： 8,244円 (税込価格：9,068円)

通常出荷日：3 日目

【特長】・ワンタッチ操作でシャフトを素早く確実にロックできます。・ノブ操作時の...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が16型番あります。
数量：

商品情報

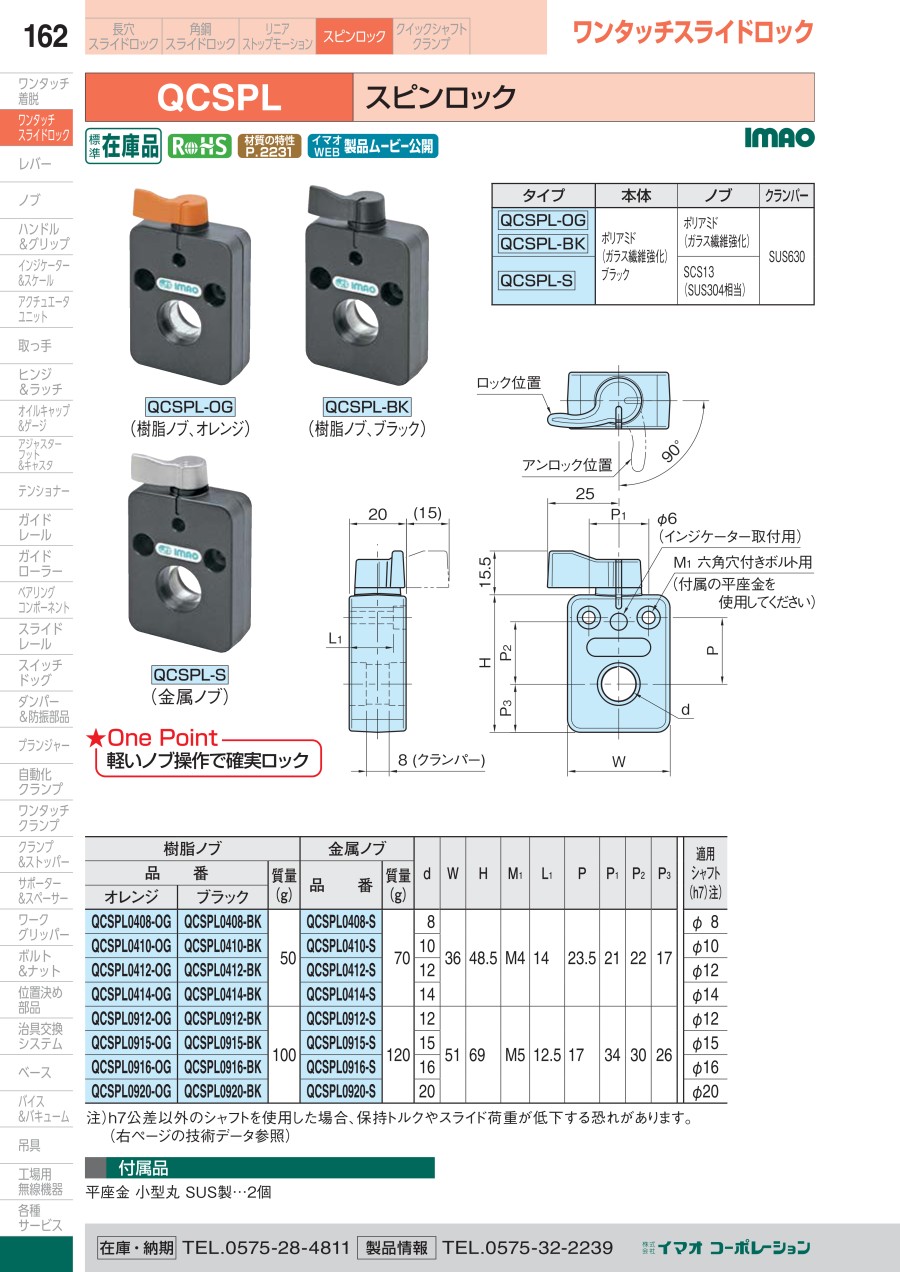

外形図

クランプ&ストッパー スピンロック（QCSPL） 外形図

製品仕様

材質

タイプ本体ノブクランパー
QCSPL-OG
QCSPL-BK		ポリアミド
（ガラス繊維強化）
ブラック		ポリアミド
（ガラス繊維強化）		SUS630
QCSPL-SSCS13
（SUS304相当）

規格表

樹脂ノブ金属ノブdWHM1L1PP1P2P3適用
シャフト
（h7）注）
型番質量
（g）		型番質量
（g）
オレンジブラック
QCSPL0408-OGQCSPL0408-BK50 QCSPL0408-S70 8 36 48.5 M414 23.5 21 22 17 φ 8
QCSPL0410-OGQCSPL0410-BKQCSPL0410-S10 φ10
QCSPL0412-OGQCSPL0412-BKQCSPL0412-S12 φ12
QCSPL0414-OGQCSPL0414-BKQCSPL0414-S14 φ14
QCSPL0912-OGQCSPL0912-BK100 QCSPL0912-S120 12 51 69 M512.5 17 34 30 26 φ12
QCSPL0915-OGQCSPL0915-BKQCSPL0915-S15 φ15
QCSPL0916-OGQCSPL0916-BKQCSPL0916-S16 φ16
QCSPL0920-OGQCSPL0920-BKQCSPL0920-S20 φ20

注）h7公差以外のシャフトを使用した場合、保持トルクやスライド荷重が低下する恐れがあります。
（P. 149 技術データ参照）

使用例

QCSPL スピンロック:関連画像
QCSPL スピンロック:関連画像
QCSPL スピンロック:関連画像
QCSPL スピンロック:関連画像

商品特長詳細

スピンロック

スピンドルの固定にもう失敗しない！

  • スピンドル送り調整後に固定する場合に、誰が操作しても簡単・確実にロックできる
  • PTネジへの変換が可能なので、変換ソケットの製作不要。

スピンロックは簡単・確実にスピンドル送り調整後のロックができます。

QCSPL スピンロック:関連画像
QCSPL スピンロック:関連画像

長穴スライドロック（QCSL）

長穴スライドロック（QCSL）　特長：ノブがOFFの位置では、鋼材とシャフトに隙間があり鋼材を左右にスライド可能　適用鋼材厚みT(mm)：3・6　

QCSPL スピンロック:関連画像

角鋼スライドロック（QCSQ）

角鋼スライドロック（QCSQ）　特長：ノブがOFFの位置では、鋼材とシャフトに隙間があり鋼材を左右にスライド可能　適用鋼材厚みT(mm)：9・12・16　

技術情報・設計アイデア

シャフトの回転とスライドの両方をロックします。

タイプ保持トルク
（N・m）		スライド荷重
（N）
QCSPL-OG
QCSPL-BK
QCSPL-S		408 3 400
410
412 4
414
912 5 500
915
916 6
920

注）上記データは、S45C磨き棒（h7公差）での参考値です。

クランプ&ストッパー スピンロック（QCSPL） 技術情報・設計アイデア

注意・禁止事項

・取付ボルトの推奨締付トルク
  QCSPL 04シリーズ：1.5N・m、 QCSPL 09シリーズ：3.0N・m
※推奨締付トルクを超えると、本体の変形により動作不良の恐れがあります。
・本品は、軸受やガイドとしての機能はありません。
・衝撃や振動が作用する環境では、スリップすることがあります。

お客様の声

ノブを90度ひねるだけで、確実なロックが出来るようになったので楽になった。
クランプレバーでの固定に比べて、ロック状態が可視化されたので安心。
従来は作業者によって締め付けにバラつきがあったが、スピンロックは作業完了時にクリック感があり作業の平準化ができた。

型番リスト

表示件数
  • 1
    • 型番
    QCSPL0408-BK
    QCSPL0408-OG
    QCSPL0410-BK
    QCSPL0410-OG
    QCSPL0412-BK
    QCSPL0412-OG
    QCSPL0414-BK
    QCSPL0414-OG
    QCSPL0912-BK
    QCSPL0912-OG
    QCSPL0915-BK
    QCSPL0915-OG
    QCSPL0916-BK
    QCSPL0916-OG
    QCSPL0920-BK
    QCSPL0920-OG

    軸穴径d

    (φ)

    カラー

    幅W

    		RoHS?最小発注数量
    8
    ブラック
    36
    10
    1個
    8
    オレンジ
    36
    10
    1個
    10
    ブラック
    36
    10
    1個
    10
    オレンジ
    36
    10
    1個
    12
    ブラック
    36
    10
    1個
    12
    オレンジ
    36
    10
    1個
    14
    ブラック
    36
    10
    1個
    14
    オレンジ
    36
    10
    1個
    12
    ブラック
    51
    10
    1個
    12
    オレンジ
    51
    10
    1個
    15
    ブラック
    51
    10
    1個
    15
    オレンジ
    51
    10
    1個
    16
    ブラック
    51
    10
    1個
    16
    オレンジ
    51
    10
    1個
    20
    ブラック
    51
    10
    1個
    20
    オレンジ
    51
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,504円
    ( 6,054円 )
    在庫品1日目当日出荷可能
    5,504円
    ( 6,054円 )
    在庫品1日目当日出荷可能
    5,504円
    ( 6,054円 )
    在庫品1日目当日出荷可能
    5,504円
    ( 6,054円 )
    在庫品1日目当日出荷可能
    5,633円
    ( 6,196円 )
    在庫品1日目当日出荷可能
    5,504円
    ( 6,054円 )
    在庫品1日目当日出荷可能
    5,504円
    ( 6,054円 )
    在庫品1日目当日出荷可能
    5,504円
    ( 6,054円 )
    在庫品1日目当日出荷可能
    6,245円
    ( 6,870円 )
    3日目
    6,073円
    ( 6,680円 )
    在庫品1日目当日出荷可能
    5,882円
    ( 6,470円 )
    3日目
    6,003円
    ( 6,603円 )
    在庫品1日目当日出荷可能
    5,855円
    ( 6,441円 )
    3日目
    5,855円
    ( 6,441円 )
    在庫品1日目当日出荷可能
    5,987円
    ( 6,586円 )
    在庫品1日目当日出荷可能
    5,855円
    ( 6,441円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・ワンタッチ操作でシャフトを素早く確実にロックできます。
    ・ノブ操作時のクリック感により、操作ミスと締付力のバラツキを無くします。
    ・ノブ位置と読取ラインにより、ロック/アンロックの状態が一目で確認できます。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    クランプ&ストッパー スピンロック（QCSPL）のレビュー
    5平均満足度：5.05件のレビュー
    交換用として使用しました
    5
    満足度：5.02023/01/16
    社内で使っている生産設備装置の交換用部品として使用しました。内作品でしたので図面があり、交換用の部品に関しても型番もすぐ...もっと読む
    0人が参考にしています。
    シャフト高さ調整ロック
    5
    満足度：5.02020/08/06
    簡単かつ便利という表現にぴったりの商品で使いやすき重宝しております。
    0人が参考にしています。
    セット治具の固定
    5
    満足度：5.02019/12/03
    以前はクランプレバーを使用していましたが、 締めすぎでほどく際に力が必要な時があった。 しかし、本製品なら楽にほどけます...もっと読む
    0人が参考にしています。
    固定に使用
    5
    満足度：5.02019/03/15
    これまで使用していたものと比べて遥かに使いやすくて助かってます。 締め不足が心配で締めすぎるようなことも無くなったのでと...もっと読む
    0人が参考にしています。
    検査の治工具に使用
    5
    満足度：5.02018/09/12
    20mmのシャフトを抜き差ししてアイテムを変更、20mmを確実に容易に作業できるため選びました。この商品にたどり着くまで...もっと読む
    0人が参考にしています。
    5件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    クランプ&ストッパー スピンロック（QCSPL）
    コンパクトポジションインジケーター用クランププレート　スタンダードレバータイプ
    【エコノミーシリーズ】 30度台形ねじ回転止めセット 角型 ユニットタイプ
    ラージポジションインジケーター用クランププレート　ベアリングホルダタイプ
