ペンシリンダ PBRシリーズ

ペンシリンダ PBRシリーズ
  • Economy
通常単価:
-
通常出荷日:
9日目

ペンシリンダ(PBRシリーズ)。
【特長】
・JIS標準品。
・耐腐食性が高い。
・多様な取付支持金具。
・豊富なシリーズ。
・両カバーとの接続が加締め構造になっており密封性が向上。
・固定方式の選択肢が増えた。
・ミニ型シリンダで、コンパクトな構造を採用し軽量です。
ピストンロッドガイドの精度が高く、ガイド軸受に潤滑剤の注油は不要です。
・ロッドカバーには取付穴がついているので、付属品を取り付ける必要がなく、直接取り付けられます。
・ピストンロッドとチューブがステンレス鋼なので、一般的な腐食環境にも対応できます。
・外形が小さく、高速応答できるので、高周波作業環境にも対応できます。
【用途】
・小径小型シリーズなので軽いものの搬送、スペースが狭い場所でのワークに適用。

PDF

型番

10 の型番候補があります候補を表示

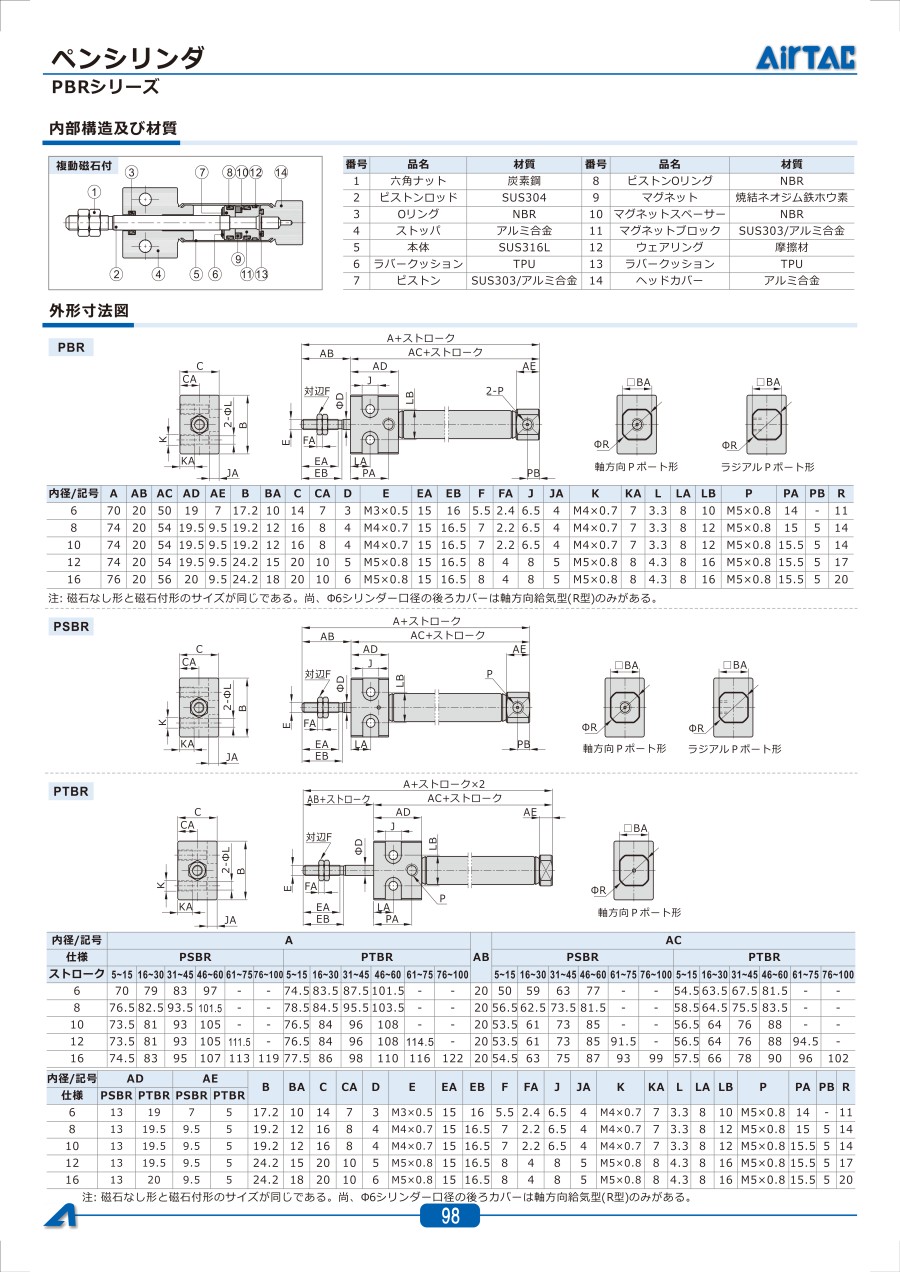

ペンシリンダ PBRシリーズの仕様

ペンシリンダ PBRシリーズ イメージ

ペンシリンダ PBRシリーズ イメージ

シリンダ内径(mm)68101216
作動方式複動形、単動押出形、単動引込み形
使用流体空気(40μm以上のフィルタにて濾過した空気をご使用ください)
使用圧カ範囲複動形0.1~0.7MPa(15~100psi)(1.0~7.0bar)
単動形0.2~0.7MPa(28~100psi)(2.0~7.0bar)
保証耐圧カ1.1MPa(160psi)(11bar)
周囲及び使用流体温度-20~70℃
使用ピストン速度50~800mm/s
ストローク長さの許容さ0~150(0~+1.0) >150(0~+1.4)
クッションラバークッション
配管接続ロ径M5×0.8
型番
PBR-6X[10,​15,​20,​25,​30,​40,​50,​60]-R
PBR-6X[10,​15,​20,​25,​30,​40,​50,​60]-S-R
PBR-8X[10,​15,​20,​25,​30,​40,​50,​60,​75,​80,​100,​125,​150]-[R,​U]
PBR-8X[10,​15,​20,​25,​30,​40,​50,​60,​75,​80,​100,​125,​150]-S-[R,​U]
PBR-10X[10,​15,​20,​25,​30,​40,​50,​60,​75,​80,​100,​125,​150,​160,​175,​200]-[R,​U]
PBR-10X[10,​15,​20,​25,​30,​40,​50,​60,​75,​80,​100,​125,​150,​160,​175,​200]-S-[R,​U]
PBR-12X[10,​15,​20,​25,​30,​40,​50,​60,​75,​80,​100,​125,​150,​160,​175,​200]-[R,​U]
PBR-12X[10,​15,​20,​25,​30,​40,​50,​60,​75,​80,​100,​125,​150,​160,​175,​200]-S-[R,​U]
PBR-16X[10,​15,​20,​25,​30,​40,​50,​60,​75,​80,​100,​125,​150,​160,​175,​200,​250,​300]-[R,​U]
PBR-16X[10,​15,​20,​25,​30,​40,​50,​60,​75,​80,​100,​125,​150,​160,​175,​200,​250,​300]-S-[R,​U]
型番通常単価最小発注数量スライド値引通常
出荷日
シリンダ内径 D
(φ)
ストローク L
(mm)
周囲及び使用流体温度
(℃)
使用圧力
(MPa)
磁石 ヘッドカバー型式

-

1個

9日目

610 ~ 60-20~700.1~0.7なし軸方向Pポート形

-

1個

9日目

610 ~ 60-20~700.1~0.7あり軸方向Pポート形

-

1個

9日目

810 ~ 150-20~700.1~0.7なしラジアルPポート形 / 軸方向Pポート形

-

1個

9日目

810 ~ 150-20~700.1~0.7ありラジアルPポート形 / 軸方向Pポート形

-

1個

9日目

1010 ~ 200-20~700.1~0.7なしラジアルPポート形 / 軸方向Pポート形

-

1個

9日目

1010 ~ 200-20~700.1~0.7ありラジアルPポート形 / 軸方向Pポート形

-

1個

9日目

1210 ~ 200-20~700.1~0.7なしラジアルPポート形 / 軸方向Pポート形

-

1個

9日目

1210 ~ 200-20~700.1~0.7ありラジアルPポート形 / 軸方向Pポート形

-

1個

9日目

1610 ~ 300-20~700.1~0.7なしラジアルPポート形 / 軸方向Pポート形

-

1個

9日目

1610 ~ 300-20~700.1~0.7ありラジアルPポート形 / 軸方向Pポート形

Loading...

  1. 1

商品担当おすすめ

ガイド付きシリンダ TCL・TCMシリーズ 画像

ガイド付きシリンダ TCL・TCMシリーズ

AirTAC(エアタック)

JIS標準のガイド付きシリンダです。用途に合わせ2種類の軸受け部があります。

薄型シリンダ ACQシリーズ 画像

薄型シリンダ ACQシリーズ

AirTAC(エアタック)

JIS標準の薄型シリンダです。薄型で省スペースでの使用が可能です。

スライドユニットシリンダ HLHシリーズ 画像

スライドユニットシリンダ HLHシリーズ

AirTAC(エアタック)

リニアガイドとシリンダーを一体化設計のスライドユニットシリンダです。

基本情報

シリンダ作動方式 複動形 ロッド作動方式 片ロッド 本体形状 標準
付加機能 標準 環境・用途 標準 エンドロック なし
バルブ なし 配管接続口径 M5X0.8
