スライドレール クアドロタイプ
- 通常単価(税別)
- 2,639円～3,022円
- 税込単価
- 2,903円～3,324円
動きのスムーズなスライドレール。【特長】・システムキッチン等にも採用されている動きのスムーズなスライド...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
システムキッチン等にも採用される、動きのスムーズなスライドレール クアドロタイプ
片トラベル仕様で、力を入れて持ち上げると取り付けブロックがはずれて脱着可能。
引き出しの底に取り付けるタイプ。
材質 レール:スチール/亜鉛メッキ、レールボール用ケージ:樹脂製
耐荷重:25kg
1パック左右1セット

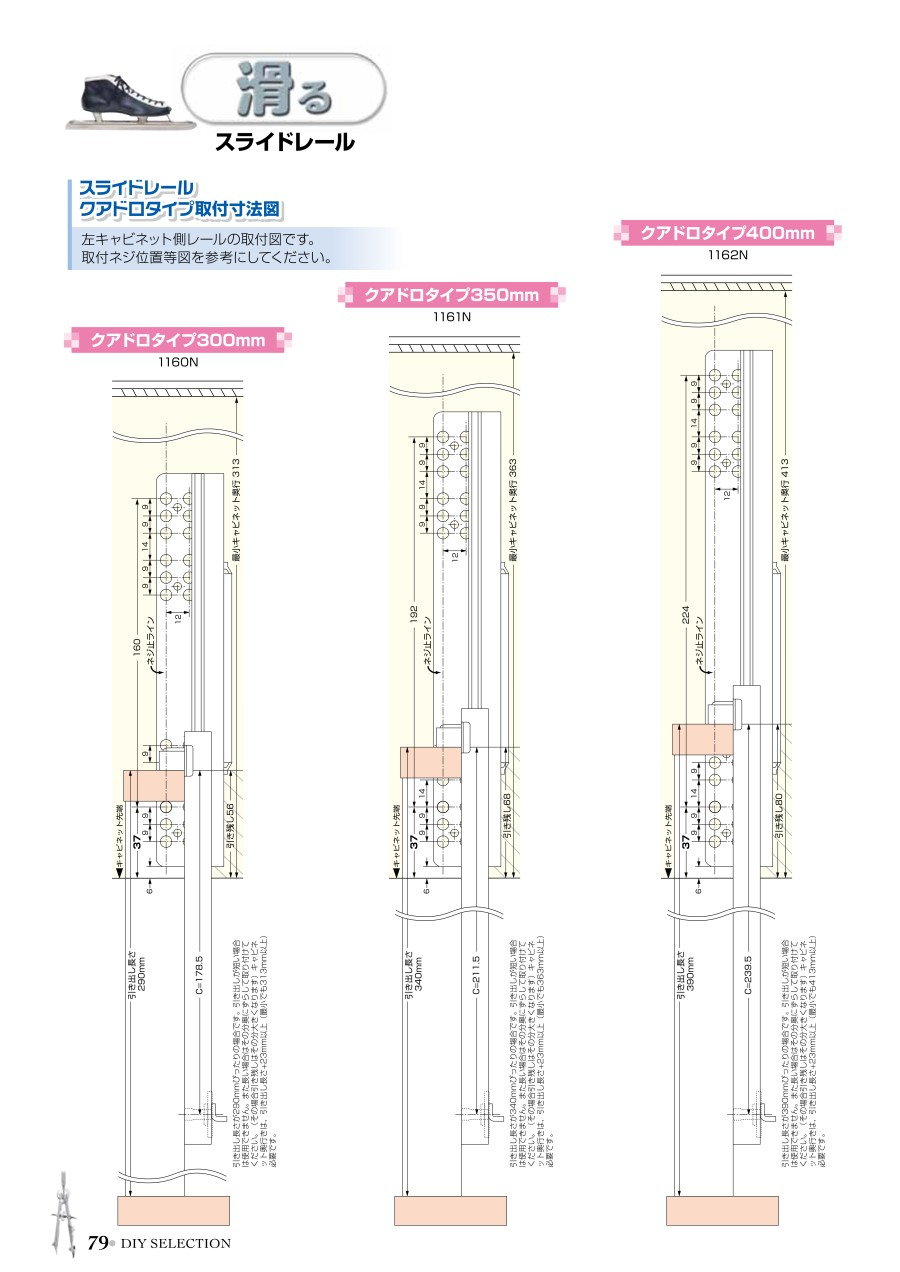

取付見本と外形寸法図
取付見本と外形寸法図
| 品番 | 品名 | 引き出し長さ標準 規定サイズ | スライド量 | 引き残し |
|---|---|---|---|---|
| AP-1160N | クアドロタイプ300mm | 290mm | 234mm | 56mm |
| AP-1161N | クアドロタイプ350mm | 340mm | 272mm | 68mm |
| AP-1162N | クアドロタイプ400mm | 390mm | 310mm | 80mm |
| AP-1163N | クアドロタイプ450mm | 440mm | 348mm | 92mm |
| AP-1164N | クアドロタイプ500mm | 490mm | 386mm | 104mm |
| AP-1165N | クアドロタイプ550mm | 540mm | 436mm | 104mm |
スライドレールのタイプ別性能差
あくまでも感覚上の比較です。データ化されたものではありません。
スライドレールのサイズの選別について
各種類とも引き出し長さが標準規定サイズの時は上記の表記通りのスペックになる。
引き出し長さを標準規定サイズ以外にしたい場合
| 標準規定サイズより引き出しが短い場合 | 標準規定サイズより引き出しが長い場合 | |
|---|---|---|
| ローラータイプ まずキャビネット奥行マイナス3mm以下で、引き出し長さに近いレールサイズを選びます。 | 引き出しの短い分だけ引き残しが小さくなります。（レールサイズ＋3mm以上の奥行が必要です。） | 引き出しの長い分だけ引き残しが大きくなります。（引き出し長さより大きいキャビネット奥行が必要になります。） |
| ミニベアリングタイプ | 引き出し長さの対応幅内で設定してください。引き出し長さによって246mmと310mmのどちらのレールでもお使いいただけます。 | 引き出し長さの対応幅内で設定してください。引き出し長さによって246mmと310mmのどちらのレールでもお使いいただけます。 |
| ベアリングタイプ まずキャビネット奥行マイナス3mm以下で、引き出し長さに近いレールサイズを選びます。 | 引き出しの短い分だけキャビネットから余分に出てきます。 | 引き出しの長い分だけ引き残しが発生します。（引き出し長さより大きいキャビネット奥行が必要になります。） |
| クアドロタイプ | 引き出し長さが規定の長さより短い場合はお使いいただけません。御注意ください。 | 引き出しの長い分だけ取付時にレール自体を中にずらして取り付ける事になります。その場合、キャビネットに引き出しサイズ＋23mm以上の奥行きが必要です。また長い分だけ引き残しが大きくなります。 |
詳細情報
基本情報
動きのスムーズなスライドレール。
【特長】
・システムキッチン等にも採用されている動きのスムーズなスライドレール。
・滑らかに動き、耐久性も優れている。
【用途】
・食器などを収納する棚などに。
よくあるご質問（FAQ）
標準規定サイズより引き出しが長い場合、引き出しの長い分だけ取付時にレール自体を中にずらして取り付けることになります。その場合、キャビネットに引き出しサイズ+23mm以上の奥行きが必要です。また、長い分だけ引き残しが大きくなります。
