イマオコーポレーション

樹脂製ガイドローラーF型（GRL-P-F-SUS）

Name: 樹脂製ガイドローラーF型（GRL-P-F-SUS）
Brand: イマオコーポレーション
SKU: 221005357151
Rating: 5 (3 reviews)

カタログ |

通常単価(税別): 1,178円～1,907円

税込単価: 1,296円～2,098円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

樹脂製フラット型ガイドローラーです。【特長】・樹脂製のため、走行音が静かです・耐熱温度：105℃・GR...

詳細を確認

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

よく一緒に見られています

イマオコーポレーション

樹脂製ガイドローラーL型（GRL-P-L-SUS）

通常価格(税別)： 1,306円 (税込価格：1,437円)

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

ウレタンローラー（軽荷重タイプ）（CTG-BR）

通常価格(税別)： 672円 (税込価格：739円)

通常出荷日：在庫品1日目

未確定：候補が33型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

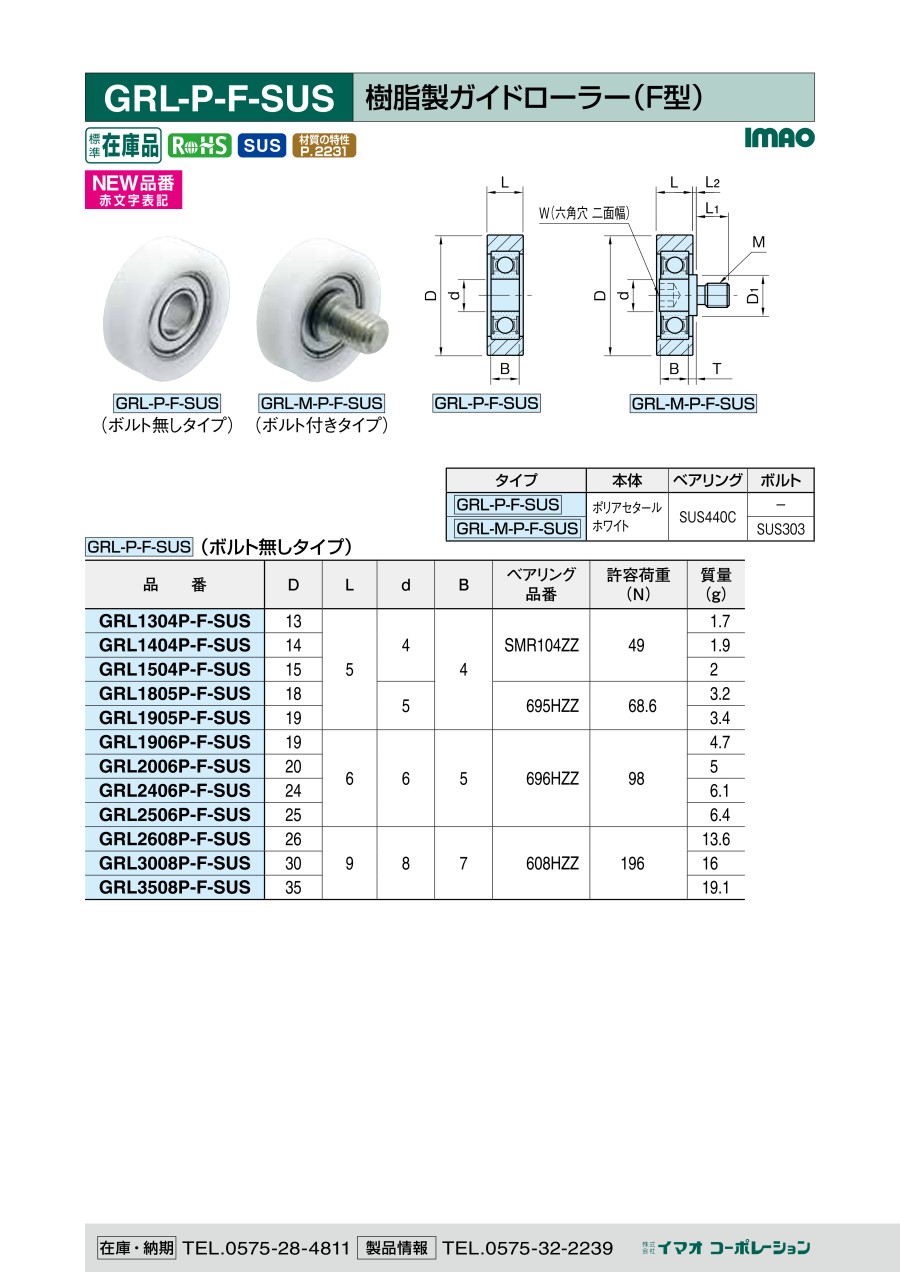

外形図

GRL-P-F-SUS（ボルト無し）

GRL-M-P-F-SUS（ボルト付き）

製品仕様

GRL-P-F-SUS（ボルト無し）

本体ポリアセタールホワイト
ベアリング SUS440C

GRL-M-P-F-SUS（ボルト付き）

本体ポリアセタールホワイト
ベアリング SUS440C
ボルト SUS303

規格表

単位：mm

GRL-P-F-SUS（ボルト無し）

型番	D	L	d	B	ベアリング型番	許容荷重（N）	質量（g）
GRL1304P-F-SUS	13	5	4	4	SMR104ZZ	49	1.7
GRL1404P-F-SUS	14		4		SMR104ZZ	49	1.9
GRL1805P-F-SUS	18		5		695HZZ	68.6	3.2
GRL1905P-F-SUS	19		5		695HZZ	68.6	3.4
GRL1906P-F-SUS	19	6	6	5	696HZZ	98	4.7
GRL2006P-F-SUS	20						5
GRL2406P-F-SUS	24						6.1
GRL2506P-F-SUS	25						6.4
GRL3008P-F-SUS	30	9	8	7	608HZZ	196	16
GRL3508P-F-SUS	35	9	8	7	608HZZ	196	19.1

GRL-M-P-F-SUS（ボルト付き）

型番	D	L	d	B	M	L₁	L₂	D₁	T	W	ベアリング型番	許容荷重（N）	質量（g）
GRL13M4P-F-SUS	13	5	4	4	M4×0.7	5	1	6	1.5	2	SMR104ZZ	49	2.7
GRL14M4P-F-SUS	14		4					6		2	SMR104ZZ	49	2.9
GRL18M4P-F-SUS	18		5					7		2.5	695HZZ	68.6	4.4
GRL19M4P-F-SUS	19		5					7		2.5	695HZZ	68.6	4.6
GRL19M6P-F-SUS	19	6	6	5	M6×1	8		8	1.5	3	696HZZ	98	7.4
GRL20M6P-F-SUS	20												7.6
GRL24M6P-F-SUS	24												8.8
GRL25M6P-F-SUS	25												9.1
GRL30M6P-F-SUS	30	9	8	7				10.2	2	5	608HZZ	196	20.4
GRL35M6P-F-SUS	35	9	8	7				10.2	2	5	608HZZ	196	23.6

使用例

型番リスト

表示件数

型番

軸種類

外径

(mm)

ローラ幅

(mm)

RoHS?

最小発注数量

[軸付き] ボルト付きタイプ	13	5	5	M4×0.7	10	1個
[軸付き] ボルト付きタイプ	14	5	5	M4×0.7	10	1個
[軸付き] ボルト付きタイプ	15	5	5	M4×0.7	10	1個
[軸付き] ボルト付きタイプ	18	5	5	M4×0.7	10	1個
[軸付き] ボルト付きタイプ	19	5	5	M4×0.7	10	1個
[軸付き] ボルト付きタイプ	19	6	8	M5×0.8	10	1個
[軸付き] ボルト付きタイプ	19	6	8	M6×1	10	1個
[軸付き] ボルト付きタイプ	20	6	8	M5×0.8	10	1個
[軸付き] ボルト付きタイプ	20	6	8	M6×1	10	1個
[軸付き] ボルト付きタイプ	24	6	8	M5×0.8	10	1個
[軸付き] ボルト付きタイプ	24	6	8	M6×1	10	1個
[軸付き] ボルト付きタイプ	25	6	8	M5×0.8	10	1個
[軸付き] ボルト付きタイプ	25	6	8	M6×1	10	1個
[軸付き] ボルト付きタイプ	26	9	8	M5×0.8	10	1個
[軸付き] ボルト付きタイプ	26	9	8	M6×1	10	1個
[軸付き] ボルト付きタイプ	30	9	8	M5×0.8	10	1個
[軸付き] ボルト付きタイプ	30	9	12	M6×1	10	1個
[軸付き] ボルト付きタイプ	30	9	8	M6×1	10	1個
[軸付き] ボルト付きタイプ	35	9	8	M5×0.8	10	1個
[軸付き] ボルト付きタイプ	35	9	12	M6×1	10	1個
[軸付き] ボルト付きタイプ	35	9	8	M6×1	10	1個
[軸なし(丸穴)] ボルト無しタイプ	13	5	-	-	10	1個
[軸なし(丸穴)] ボルト無しタイプ	14	5	-	-	10	1個
[軸なし(丸穴)] ボルト無しタイプ	15	5	-	-	10	1個
[軸なし(丸穴)] ボルト無しタイプ	18	5	-	-	10	1個
[軸なし(丸穴)] ボルト無しタイプ	19	5	-	-	10	1個
[軸なし(丸穴)] ボルト無しタイプ	19	6	-	-	10	1個
[軸なし(丸穴)] ボルト無しタイプ	20	6	-	-	10	1個
[軸なし(丸穴)] ボルト無しタイプ	24	6	-	-	10	1個
[軸なし(丸穴)] ボルト無しタイプ	25	6	-	-	10	1個
[軸なし(丸穴)] ボルト無しタイプ	26	9	-	-	10	1個
[軸なし(丸穴)] ボルト無しタイプ	30	9	-	-	10	1個
[軸なし(丸穴)] ボルト無しタイプ	35	9	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,599円 ( 1,759円 )	在庫品1日目当日出荷可能
1,540円 ( 1,694円 )	在庫品1日目当日出荷可能
1,533円 ( 1,686円 )	3日目
1,606円 ( 1,767円 )	在庫品1日目当日出荷可能
1,606円 ( 1,767円 )	在庫品1日目当日出荷可能
1,424円 ( 1,566円 )	3日目
1,540円 ( 1,694円 )	在庫品1日目当日出荷可能
1,540円 ( 1,694円 )	3日目
1,329円 ( 1,462円 )	在庫品1日目当日出荷可能
1,540円 ( 1,694円 )	3日目
1,540円 ( 1,694円 )	在庫品1日目当日出荷可能
1,540円 ( 1,694円 )	3日目
1,606円 ( 1,767円 )	在庫品1日目当日出荷可能
1,656円 ( 1,822円 )	3日目
1,649円 ( 1,814円 )	3日目
1,649円 ( 1,814円 )	3日目
1,869円 ( 2,056円 )	4日目
1,721円 ( 1,893円 )	在庫品1日目当日出荷可能
1,656円 ( 1,822円 )	3日目
1,907円 ( 2,098円 )	3日目
1,721円 ( 1,893円 )	在庫品1日目当日出荷可能
1,297円 ( 1,427円 )	在庫品1日目当日出荷可能
1,178円 ( 1,296円 )	3日目
1,178円 ( 1,296円 )	3日目
1,178円 ( 1,296円 )	3日目
1,178円 ( 1,296円 )	在庫品1日目当日出荷可能
1,178円 ( 1,296円 )	在庫品1日目当日出荷可能
1,297円 ( 1,427円 )	在庫品1日目当日出荷可能
1,178円 ( 1,296円 )	在庫品1日目当日出荷可能
1,178円 ( 1,296円 )	在庫品1日目当日出荷可能
1,178円 ( 1,296円 )	3日目
1,244円 ( 1,368円 )	3日目
1,438円 ( 1,582円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

樹脂製フラット型ガイドローラーです。
【特長】
・樹脂製のため、走行音が静かです
・耐熱温度：105℃
・GRL-P-F-SUS（ボルト無し）とGRL-M-P-F-SUS（ボルト付き）の2種類です
【用途】
・各種スライド扉
・搬送用ローラー

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

樹脂製ガイドローラーF型（GRL-P-F-SUS）のレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

専用機に使用

満足度：5.02019/01/29

製品搬送設備に使用しています。製品に対して傷が付くことを回避するため樹脂製のこちらの商品を採択しています。当初の使用意図...もっと読む

2人が参考にしています。

製品用

満足度：5.02023/06/07

製品を回転させるために使用していますが、問題なく使えています。

0人が参考にしています。

摺動部位ガイドローラーとして

満足度：5.02019/11/26

外販装置フレーム製作に際し摺動部位ガイドローラーとして使用しています。装置利用環境が酸の影響を受けやすいということを考慮...もっと読む

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品樹脂製ガイドローラーF型（GRL-P-F-SUS）	樹脂製ガイドローラーR型（GRL-P-R-SUS）	樹脂製ガイドローラーL型（GRL-P-L-SUS）	ガイドローラー R型ダブルベアリング（GRL-S2-R）	ガイドローラー（Y型、ダブルベアリング）（GRL-S2-Y）	ガイドローラー（H型、ダブルベアリング）（GRL-S2-H）
メーカー	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション
通常価格	1,178円-	1,306円 -	1,306円 -	2,998円 -	4,281円 -	2,921円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目
特性・用途	該当なし	-	-	-	-	-
ローラ種類	Ｆ型	Ｒ型	L型	Ｒ型	Ｙ型	Ｈ型
ローラ材質	ポリアセタール	ポリアセタール	ポリアセタール	S45C	スチール	スチール
ライニング材質	なし	なし	なし	なし	なし	なし
ベアリング	シングル	シングル	シングル	ダブル	ダブル	ダブル
