グリルノブ（GKF-N・GK-N）
- 通常単価(税別)
- 399円～1,321円
- 税込単価
- 439円～1,453円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・ノブ外周のダイヤモンドカットによってスリップせず、しかも快適なグリップ感覚です・樹脂との密着...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が27型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
GKF-N メネジの外形図
GK-N オネジの外形図
製品仕様
材質
| ノブ | メネジ | オネジ | キャップ |
|---|---|---|---|
| ポリプロピレン つや消しブラック | 黄銅 （カドミウム低減材） | SUM22L 亜鉛メッキ | ポリプロピレン つや消しブラック （つや消しブラック以外は受注製作品） つや消しオレンジ、つや消しグレー つや消しイエロー、つや消しライトブルー つや消しレッド |
規格表
| サイズ | D | M | H | D1 | S | |
|---|---|---|---|---|---|---|
| GKF-N GK-N | 30 | 31 | M5×0.8 | 24 | 15 | 11.5 |
| 30A | M6×1 | |||||
| 40 | 39.5 | 26.5 | 17 | 12.5 | ||
| 40A | M8×1.25 | |||||
| 50 | 50 | 33 | 20 | 16 | ||
| 50A | M10×1.5 | |||||
| 60 | 61 | 39 | 23 | 18.5 | ||
| 60A | M12×1.75 | |||||
| 70 | 70 | 42 | 24 | 20.5 | ||
使用温度:0～90℃

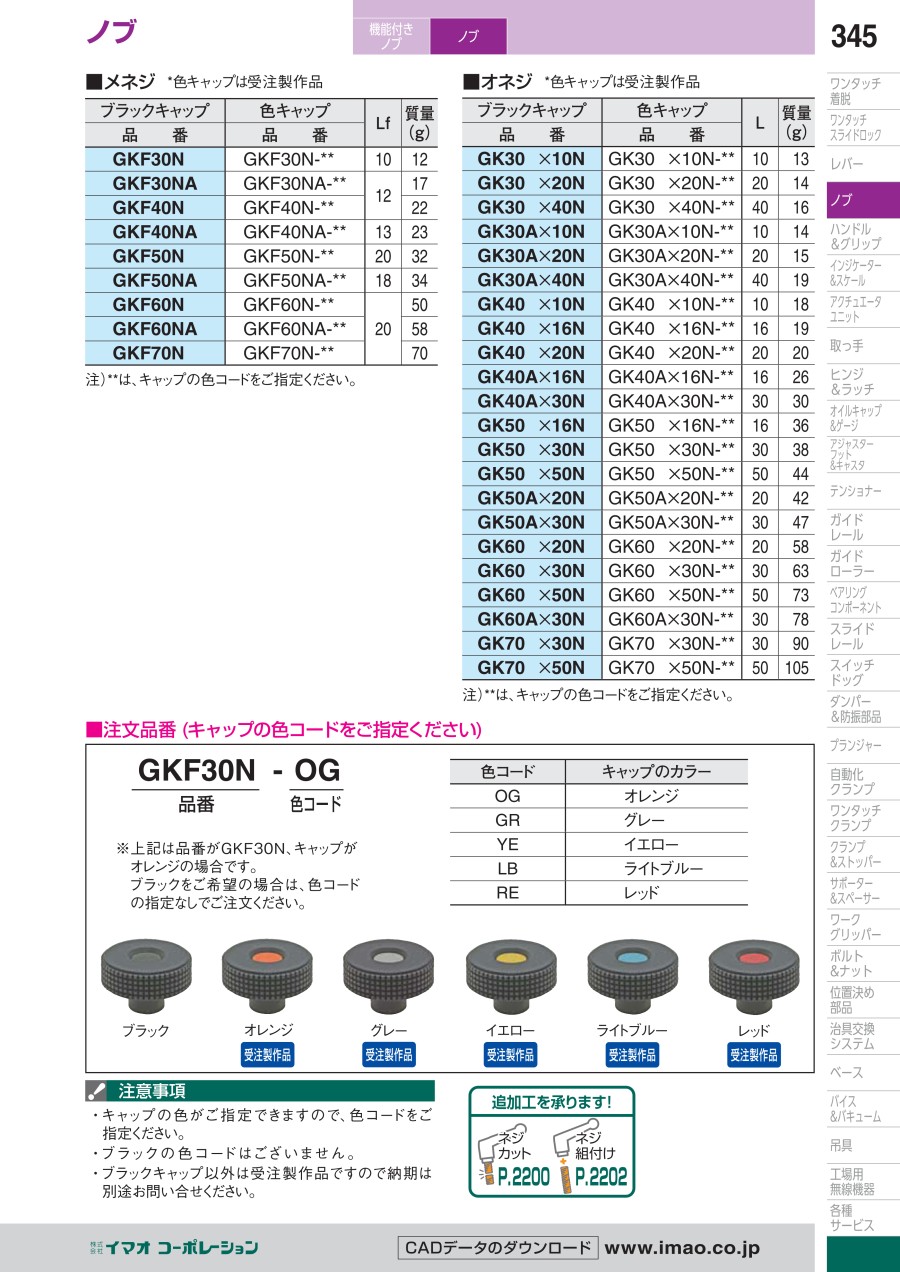

メネジ
| ブラックキャップ | 色キャップ | Lf | 質量 （g） |
|---|---|---|---|
| 型番 | 型番 | ||
| GKF30N | GKF30N-** | 10 | 12 |
| GKF30NA | GKF30NA-** | 12 | 17 |
| GKF40N | GKF40N-** | 22 | |
| GKF40NA | GKF40NA-** | 13 | 23 |
| GKF50N | GKF50N-** | 20 | 32 |
| GKF50NA | GKF50NA-** | 18 | 34 |
| GKF60N | GKF60N-** | 20 | 50 |
| GKF60NA | GKF60NA-** | 58 | |
| GKF70N | GKF70N-** | 70 |
*色キャップは受注製作品
注）**は、キャップの色コードをご指定ください。
オネジ
| ブラックキャップ | 色キャップ | L | 質量（g） |
|---|---|---|---|
| 型番 | 型番 | ||
| GK30 ×10N | GK30 ×10N-** | 10 | 13 |
| GK30 ×20N | GK30 ×20N-** | 20 | 14 |
| GK30 ×40N | GK30 ×40N-** | 40 | 16 |
| GK30A×10N | GK30A×10N-** | 10 | 14 |
| GK30A×20N | GK30A×20N-** | 20 | 15 |
| GK30A×40N | GK30A×40N-** | 40 | 19 |
| GK40 ×10N | GK40 ×10N-** | 10 | 18 |
| GK40 ×16N | GK40 ×16N-** | 16 | 19 |
| GK40 ×20N | GK40 ×20N-** | 20 | 20 |
| GK40A×16N | GK40A×16N-** | 16 | 26 |
| GK40A×30N | GK40A×30N-** | 30 | 30 |
| GK50 ×16N | GK50 ×16N-** | 16 | 36 |
| GK50 ×30N | GK50 ×30N-** | 30 | 38 |
| GK50 ×50N | GK50 ×50N-** | 50 | 44 |
| GK50A×20N | GK50A×20N-** | 20 | 42 |
| GK50A×30N | GK50A×30N-** | 30 | 47 |
| GK60 ×20N | GK60 ×20N-** | 20 | 58 |
| GK60 ×30N | GK60 ×30N-** | 30 | 63 |
| GK60 ×50N | GK60 ×50N-** | 50 | 73 |
| GK60A×30N | GK60A×30N-** | 30 | 78 |
| GK70 ×30N | GK70 ×30N-** | 30 | 90 |
| GK70 ×50N | GK70 ×50N-** | 50 | 105 |
*色キャップは受注製作品
注）**は、キャップの色コードをご指定ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
495円 ( 545円 ) | 3日目 |
428円 ( 471円 ) | 在庫品1日目当日出荷可能 |
436円 ( 480円 ) | 在庫品1日目当日出荷可能 |
647円 ( 712円 ) | 3日目 |
404円 ( 444円 ) | 在庫品1日目当日出荷可能 |
744円 ( 818円 ) | 在庫品1日目当日出荷可能 |
446円 ( 491円 ) | 在庫品1日目当日出荷可能 |
542円 ( 596円 ) | 在庫品1日目当日出荷可能 |
762円 ( 838円 ) | 在庫品1日目当日出荷可能 |
703円 ( 773円 ) | 在庫品1日目当日出荷可能 |
818円 ( 900円 ) | 在庫品1日目当日出荷可能 |
577円 ( 635円 ) | 在庫品1日目当日出荷可能 |
894円 ( 983円 ) | 3日目 |
921円 ( 1,013円 ) | 3日目 |
657円 ( 723円 ) | 3日目 |
708円 ( 779円 ) | 3日目 |
1,046円 ( 1,151円 ) | 3日目 |
1,321円 ( 1,453円 ) | 3日目 |
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
506円 ( 557円 ) | 在庫品1日目当日出荷可能 |
690円 ( 759円 ) | 3日目 |
555円 ( 611円 ) | 4日目 |
681円 ( 749円 ) | 3日目 |
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
898円 ( 988円 ) | 在庫品1日目当日出荷可能 |
1,131円 ( 1,244円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・ノブ外周のダイヤモンドカットによってスリップせず、しかも快適なグリップ感覚です
・樹脂との密着度を最大に高め、しかも接合部の局部ストレスを抑える特殊なローレットデザインのインサートを使用しています
・トルク伝達に優れ、樹脂が急激に伸縮する過激な環境でもボスの周りの亀裂、破損を抑える働きがあります
・使用温度：0～90℃
【用途】
・一般産業機械、各種自動機のネジ締付け箇所
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
グリルノブ（GKF-N・GK-N）のレビュー
真空を引くフィルターの清掃
5
5.02018/09/28
真空を引くフィルター(オリオン製)の下にある清掃するためのノブが小さくて、引いた際きつかったため、全体に力がかかるように...もっと読む
0人が参考にしています。
自社製品の取っ手に使用
4
4.02018/07/31
自社製品の取っ手に使用しています。必要な性能を満たした商品で納期の短いものを優先し選定しました。ノブ外周のダイヤモンドカ...もっと読む
0人が参考にしています。
扉ノブ
5
5.02018/07/18
サイズに種類があって選びやすい。すぐ到着するので急に必要だったので助かった。
0人が参考にしています。
よくあるご質問（FAQ）
Q任意のネジ長さの製品を注文することはできますか？
A
ネジカット、ネジ組付サービスをご用意していますので、別途VONAサポートセンター(0120-343-256)までお問い合わせください。
