杉田エース

SUS丸型ジーエルガラリ SHG-A

通常単価(税別): 2,869円～10,873円

税込単価: 3,156円～11,960円

通常出荷日：4日目～8日目

カチオン電着塗装後、ポリエステル焼付塗装のガラリ。【特長】・FD付は、特定防火設備該当品。・防火ダンパ...

材質
SUS304
仕上げ
カチオン電着塗装+ポリエステル焼付塗装
色
シルバー

未確定 19 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

SUS丸型ジーエルガラリ SHG-Aの仕様

（単位：mm）

SUS丸型ジーエルガラリ SHG-Aの寸法図

商品番号	商品名	仕様	サイズ						適用パイプ	有効換気面積（給気）	重量
商品番号	商品名	仕様	A	B	C	D	L	H	適用パイプ	有効換気面積（給気）	重量
315-001	SUS丸型ジーエルガラリ SHG 50A	-	110	67	22	47	32	-	SU50 50×54	16.7cm²	155g
315-002	SUS丸型ジーエルガラリ SHG 75A	-	110	67	22	72	49	-	SU75 75×80	20.7cm²	160g
315-003	SUS丸型ジーエルガラリ SHG 100A	-	135	80	22	97	49	-	SU100 100×106	37.0cm²	245g
315-004	SUS丸型ジーエルガラリ SHG 125A	-	160	93	23	122	56	-	SU125 125×134	55.8cm²	335g
315-005	SUS丸型ジーエルガラリ SHG 150A	-	185	104	23	147	53	-	エース150 152×160	80.4cm²	410g
315-006	SUS丸型ジーエルガラリ SHG 200A	-	235	128	27	197	66	-	VU200 202×216	114.2cm²	720g
315-007	SUS丸型ジーエルガラリ SHG 75ADSPR	FD付	110	67	22	72	49	37	SU75 75×80	16.9cm²	280g
315-008	SUS丸型ジーエルガラリ SHG 100ADSPR	FD付	135	80	22	97	49	49	SU100 100×106	32.0cm²	430g
315-009	SUS丸型ジーエルガラリ SHG 125ADSPR	FD付	160	93	23	122	56	61	SU125 125×134	51.1cm²	595g
315-010	SUS丸型ジーエルガラリ SHG 150ADSPR	FD付	185	104	23	147	53	73	エース150 152×160	71.7cm²	765g
315-011	SUS丸型ジーエルガラリ SHG 200ADSPR	FD付	235	128	27	197	66	100	VU200 202×216	102.1cm²	1,300g
・314-690	SUS丸型ジーエルガラリ SHG 75A10M	網付	110	67	22	72	50	-	SU75 75×80	19.6cm²	165g
・314-691	SUS丸型ジーエルガラリ SHG 100A10M	網付	135	80	22	97	50	-	SU100 100×106	35.3cm²	255g
314-692	SUS丸型ジーエルガラリ SHG 125A10M	網付	160	93	23	122	57	-	SU125 125×134	53.2cm²	350g
・314-693	SUS丸型ジーエルガラリ SHG 150A10M	網付	185	104	23	147	54	-	エース150 152×160	74.4cm²	435g
314-694	SUS丸型ジーエルガラリ SHG 200A10M	網付	235	128	27	197	67	-	VU200 202×216	105.3cm²	755g
・314-695	SUS丸型ジーエルガラリ SHG 100A10MDSPR	網・FD付	135	80	22	97	50	50	SU100 100×106	30.5cm²	440g
314-696	SUS丸型ジーエルガラリ SHG 125A10MDSPR	網・FD付	160	93	23	122	57	62	SU125 125×134	47.1cm²	610g
・314-697	SUS丸型ジーエルガラリ SHG 150A10MDSPR	網・FD付	185	104	23	147	54	74	エース150 152×160	67.8cm²	790g
314-698	SUS丸型ジーエルガラリ SHG 200A10MDSPR	網・FD付	235	128	27	197	67	101	VU200 202×216	97.9cm²	1,350g

商品TOP

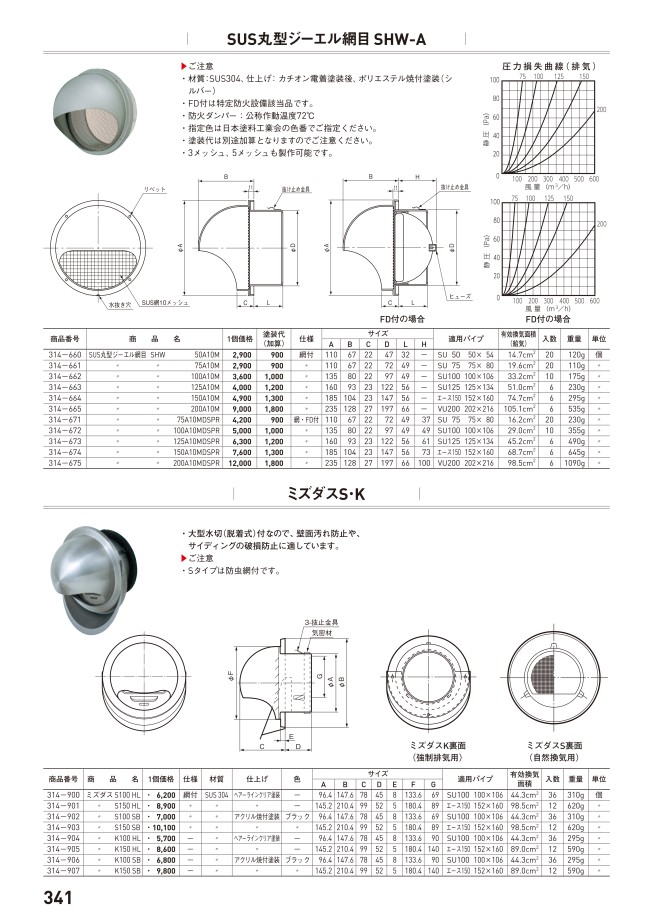

カタログ (見開き版)

絞り込み条件：10 項目の仕様が未選択です

商品タイプ
- 換気フード
その他
- オプション
サイズ A(mm)
- 110
- 135
- 160
- 185
- 235
サイズ B(mm)
- 67
- 80
- 93
- 104
- 128
サイズ C(mm)
- 22
- 23
- 27
サイズ D(mm)
- 47
- 72
- 97
- 122
- 147
- 197
サイズ H(mm)
- 37
- 49
- 50
- 61
- 62
- 73
- 74
- 100
- 101
サイズ L(mm)
- 32
- 49
- 50
- 53
- 54
- 56
- 57
- 66
- 67
適用パイプ
- SU50 50×54
- SU75 75×80
- SU100 100×106
- SU125 125×134
- エース150 152×160
- VU200 202×216
有効換気面積（給気）(c㎡)
- 16.7
- 16.9
- 19.6
- 30.5
- 32
- 35.3
- 37
- 47.1
- 51.1
- 53.2
- 55.8
- 67.8
- 71.7
- 74.4
- 80.4
- 97.9
- 102.1
- 105.3
- 114.2
- 20.7
仕様
- FD付
- 網・FD付
- 網付
詳細タイプ
- 丸型ジーエルガラリ
タイプ
- 314-690
- 314-691
- 314-692
- 314-693
- 314-694
- 314-695
- 314-696
- 314-697
- 314-698
- 315-001
- 315-002
- 315-003
- 315-004
- 315-005
- 315-006
- 315-007
- 315-008
- 315-009
- 315-010
- 315-011
出荷日
すべて
4日以内
7日以内
8日以内

型番リスト

表示件数

型番

314-690
314-691
314-692
314-693
314-694
314-695
314-696
314-697
314-698
315-001
315-003
315-004
315-005
315-006
315-007
315-008
315-009
315-010
315-011

商品タイプ

その他

サイズ A

(mm)

サイズ B

(mm)

サイズ C

(mm)

サイズ D

(mm)

サイズ H

(mm)

サイズ L

(mm)

適用パイプ

有効換気面積（給気）

(c㎡)

仕様

詳細タイプ

最小発注数量

換気フード	-	110	67	22	72	-	50	SU75 75×80	19.6	網付	-	1個
換気フード	-	135	80	22	97	-	50	SU100 100×106	35.3	網付	-	1個
-	-	160	93	23	122	-	57	SU125 125×134	53.2	網付	-	1個
換気フード	-	185	104	23	147	-	54	エース150 152×160	74.4	網付	-	1個
-	-	235	128	27	197	-	67	VU200 202×216	105.3	網付	-	1個
換気フード	-	135	80	22	97	50	50	SU100 100×106	30.5	網・FD付	-	1個
-	-	160	93	23	122	62	57	SU125 125×134	47.1	網・FD付	-	1個
換気フード	-	185	104	23	147	74	54	エース150 152×160	67.8	網・FD付	-	1個
-	-	235	128	27	197	101	67	VU200 202×216	97.9	網・FD付	-	1個
-	-	110	67	22	47	-	32	SU50 50×54	16.7	-	-	1個
-	-	135	80	22	97	-	49	SU100 100×106	37	-	-	1個
-	-	160	93	23	122	-	56	SU125 125×134	55.8	-	-	1個
-	-	185	104	23	147	-	53	エース150 152×160	80.4	-	-	1個
-	-	235	128	27	197	-	66	VU200 202×216	114.2	-	-	1個
-	-	110	67	22	72	37	49	SU75 75×80	16.9	FD付	-	1個
-	-	135	80	22	97	49	49	SU100 100×106	32	FD付	-	1個
-	-	160	93	23	122	61	56	SU125 125×134	51.1	FD付	-	1個
-	-	185	104	23	147	73	53	エース150 152×160	71.7	FD付	-	1個
-	-	235	128	27	197	100	66	VU200 202×216	102.1	FD付	-	1個

通常単価(税別) (税込単価)	通常出荷日

3,321円 ( 3,653円 )	8日目
3,640円 ( 4,004円 )	4日目
4,278円 ( 4,706円 )	8日目
4,724円 ( 5,196円 )	4日目
8,505円 ( 9,356円 )	8日目
5,043円 ( 5,547円 )	7日目
6,127円 ( 6,740円 )	8日目
6,638円 ( 7,302円 )	4日目
10,873円 ( 11,960円 )	8日目
2,869円 ( 3,156円 )	8日目
3,576円 ( 3,934円 )	8日目
3,831円 ( 4,214円 )	8日目
4,533円 ( 4,986円 )	8日目
7,804円 ( 8,584円 )	8日目
4,023円 ( 4,425円 )	8日目
4,661円 ( 5,127円 )	8日目
5,681円 ( 6,249円 )	8日目
6,638円 ( 7,302円 )	8日目
10,171円 ( 11,188円 )	8日目

詳細情報

基本情報

カチオン電着塗装後、ポリエステル焼付塗装のガラリ。
【特長】
・FD付は、特定防火設備該当品。
・防火ダンパーは、公称作動温度72℃。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
