防振ゴム（オネジ・メネジ） VD2
- 通常単価(税別)
- 164円～2,715円
- 税込単価
- 180円～2,987円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
騒音や隣接機械への悪影響を防ぎ、機械設備の寿命を延ばす防振ゴム。【特長】・稼働中の機械による振動を減衰...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が45型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

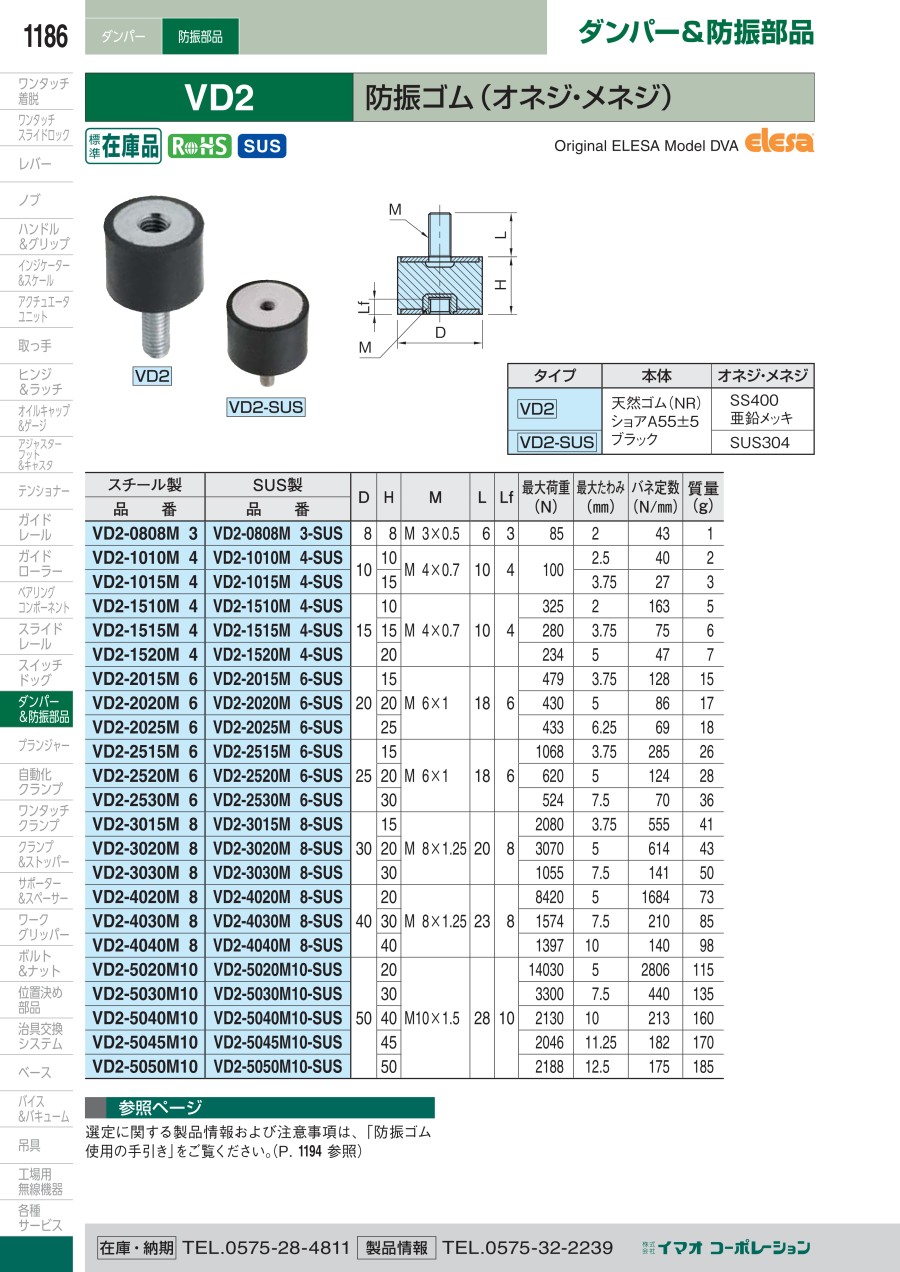

防振ゴム（オネジ・メネジ）の外形図と寸法
防振ゴム（オネジ・メネジ）の外形図
| スチール製 | SUS製 | D | H | M | L | Lf | 最大荷重 （N） | 最大たわみ （mm） | バネ定数 （N/mm） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| 品番 | 品番 | |||||||||
| VD2-0808M 3 | VD2-0808M 3-SUS | 8 | 8 | M 3×0.5 | 6 | 3 | 85 | 2 | 43 | 1 |
| VD2-1010M 4 | VD2-1010M 4-SUS | 10 | 10 | M 4×0.7 | 10 | 4 | 100 | 2.5 | 40 | 2 |
| VD2-1015M 4 | VD2-1015M 4-SUS | 15 | 3.75 | 27 | 3 | |||||
| VD2-1510M 4 | VD2-1510M 4-SUS | 15 | 10 | M 4×0.7 | 10 | 4 | 325 | 2 | 163 | 5 |
| VD2-1515M 4 | VD2-1515M 4-SUS | 15 | 280 | 3.75 | 75 | 6 | ||||
| VD2-1520M 4 | VD2-1520M 4-SUS | 20 | 234 | 5 | 47 | 7 | ||||
| VD2-2015M 6 | VD2-2015M 6-SUS | 20 | 15 | M 6×1 | 18 | 6 | 479 | 3.75 | 128 | 15 |
| VD2-2020M 6 | VD2-2020M 6-SUS | 20 | 430 | 5 | 86 | 17 | ||||
| VD2-2025M 6 | VD2-2025M 6-SUS | 25 | 433 | 6.25 | 69 | 18 | ||||
| VD2-2515M 6 | VD2-2515M 6-SUS | 25 | 15 | M 6×1 | 18 | 6 | 1068 | 3.75 | 285 | 26 |
| VD2-2520M 6 | VD2-2520M 6-SUS | 20 | 620 | 5 | 124 | 28 | ||||
| VD2-2530M 6 | VD2-2530M 6-SUS | 30 | 524 | 7.5 | 70 | 36 | ||||
| VD2-3015M 8 | - | 30 | 15 | M 8×1.25 | 20 | 8 | 2080 | 3.75 | 555 | 41 |
| VD2-3020M 8 | VD2-3020M 8-SUS | 20 | 3070 | 5 | 614 | 43 | ||||
| VD2-3030M 8 | VD2-3030M 8-SUS | 30 | 1055 | 7.5 | 141 | 50 | ||||
| VD2-4020M 8 | VD2-4020M 8-SUS | 40 | 20 | M 8×1.25 | 23 | 8 | 8420 | 5 | 1684 | 73 |
| VD2-4030M 8 | VD2-4030M 8-SUS | 30 | 1574 | 7.5 | 210 | 85 | ||||
| VD2-4040M 8 | VD2-4040M 8-SUS | 40 | 1397 | 10 | 140 | 98 | ||||
| VD2-5020M10 | VD2-5020M10-SUS | 50 | 20 | M 10×1.5 | 28 | 10 | 14030 | 5 | 2806 | 115 |
| VD2-5030M10 | VD2-5030M10-SUS | 30 | 3300 | 7.5 | 440 | 135 | ||||
| VD2-5040M10 | VD2-5040M10-SUS | 40 | 2130 | 10 | 213 | 160 | ||||
| VD2-5045M10 | VD2-5045M10-SUS | 45 | 2046 | 11.25 | 182 | 170 | ||||
| VD2-5050M10 | VD2-5050M10-SUS | 50 | 2188 | 12.5 | 175 | 185 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
164円 ( 180円 ) | 在庫品1日目当日出荷可能 |
433円 ( 476円 ) | 在庫品1日目当日出荷可能 |
165円 ( 182円 ) | 在庫品1日目当日出荷可能 |
429円 ( 472円 ) | 在庫品1日目当日出荷可能 |
165円 ( 182円 ) | 在庫品1日目当日出荷可能 |
459円 ( 505円 ) | 在庫品1日目当日出荷可能 |
165円 ( 182円 ) | 在庫品1日目当日出荷可能 |
457円 ( 503円 ) | 4日目 |
183円 ( 201円 ) | 在庫品1日目当日出荷可能 |
479円 ( 527円 ) | 在庫品1日目当日出荷可能 |
176円 ( 194円 ) | 在庫品1日目当日出荷可能 |
509円 ( 560円 ) | 在庫品1日目当日出荷可能 |
185円 ( 204円 ) | 在庫品1日目当日出荷可能 |
534円 ( 587円 ) | 在庫品1日目当日出荷可能 |
185円 ( 204円 ) | 在庫品1日目当日出荷可能 |
504円 ( 554円 ) | 4日目 |
194円 ( 213円 ) | 在庫品1日目当日出荷可能 |
511円 ( 562円 ) | 4日目 |
213円 ( 234円 ) | 在庫品1日目当日出荷可能 |
639円 ( 703円 ) | 在庫品1日目当日出荷可能 |
205円 ( 226円 ) | 3日目 |
698円 ( 768円 ) | 3日目 |
283円 ( 311円 ) | 在庫品1日目当日出荷可能 |
818円 ( 900円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
298円 ( 328円 ) | 3日目 |
860円 ( 946円 ) | 3日目 |
340円 ( 374円 ) | 3日目 |
1,097円 ( 1,207円 ) | 在庫品1日目当日出荷可能 |
418円 ( 460円 ) | 4日目 |
1,539円 ( 1,693円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
1,353円 ( 1,488円 ) | 4日目 |
519円 ( 571円 ) | 3日目 |
1,753円 ( 1,928円 ) | 3日目 |
632円 ( 695円 ) | 在庫品1日目当日出荷可能 |
1,863円 ( 2,049円 ) | 在庫品1日目当日出荷可能 |
709円 ( 780円 ) | 在庫品1日目当日出荷可能 |
1,614円 ( 1,775円 ) | 4日目 |
845円 ( 930円 ) | 在庫品1日目当日出荷可能 |
2,327円 ( 2,560円 ) | 3日目 |
769円 ( 846円 ) | 3日目 |
2,521円 ( 2,773円 ) | 3日目 |
934円 ( 1,027円 ) | 在庫品1日目当日出荷可能 |
2,715円 ( 2,987円 ) | 3日目 |
詳細情報
基本情報
騒音や隣接機械への悪影響を防ぎ、機械設備の寿命を延ばす防振ゴム。
【特長】
・稼働中の機械による振動を減衰・吸収する
・簡単な選定方法
・天然ゴム使用
【用途】
・送風機、エンジン、各種産業機器等の防振
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
防振ゴム（オネジ・メネジ） VD2のレビュー
排風機の脚部に
5
5.02020/01/07
防振、騒音対策に使用。設計の段階で重量選定できてCADデータもあるので迷わずこちらで購入しています。
0人が参考にしています。
メーターの防振
4
4.02019/07/22
高さが数種類あり選ぶことが出来、クリアランスをとるのに役立つので大変使い勝手が良い製品。
0人が参考にしています。
ポンプの防震
4
4.02019/06/28
ポンプのベースに取り付けて防震に使用しています。減衰性能も十分で満足しています。取付けは工具が使用できませんので、ねじロ...もっと読む
0人が参考にしています。
量産器用部材
4
4.02019/05/21
御世話になっております。
量産器の部材として購入しております。
安定供給が可能の為、資材調達として
大変重宝しております...もっと読む
0人が参考にしています。
装置脚部に使用
3
3.02019/04/23
手作業を行う治具と併用している装置脚部に対し、移動に伴う防振、騒音軽減効果を期待して使っています。類似品各種を検証利用し...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q防振ゴム（オネジ・メネジ）シリーズのバネ定数を教えて下さい。
A
本商品のバネ定数は下記リンクを参照願います。http://jp.c.misumi-ec.com/book/IMA1_08/pdf/1676.pdf
