イマオコーポレーション

クランプノブ（ウイング型）（EWN-PS,EWN-BS）

カタログ |

通常単価(税別): 1,073円～1,500円

税込単価: 1,180円～1,650円

通常出荷日：3日目～5日目

【特長】・ボルト先端のチップがポリアセタールまたは黄銅製の為、ワークを傷つけません。・人間工学に基づい...

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

未確定：候補が72型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

タイプ	ノブ	キャップ	オネジ	チップ	使用温度
EWN-PS	ポリアミド（ガラス繊雑強化）つや消しブラック	ポリアミドつや消しブラックつや消しオレンジ、つや消しグレーつや消しイエロー、つや消しライトブルーつや消しレッド	SUS303	ポリアセタール	max.130℃ min.-30℃
EWN-BS	ポリアミド（ガラス繊雑強化）つや消しブラック	ポリアミドつや消しブラックつや消しオレンジ、つや消しグレーつや消しイエロー、つや消しライトブルーつや消しレッド	SUS303	黄銅（カドミウム低減材）	max.130℃ min.-30℃

規格表

注）**は、キャップの色コードをご指定ください。

注意・禁止事項

注意事項

高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
キャップの色がご指定できますので、色コードをご指定ください。
キャップは輸送中の傷や汚れから保護する為、別々に梱包しますので、お客様にて組付けてご使用ください。

型番リスト

表示件数

型番

取付部径 (mm) または呼び径

取付部長さL

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ H

(mm)

センターキャップ色

仕様

RoHS?

最小発注数量

M6	20	40.1～50	47	24	つや消しブラック	黄銅チップ	10	1個
M6	20	40.1～50	47	24	つや消しグレー	黄銅チップ	10	1個
M6	20	40.1～50	47	24	つや消しライトブルー	黄銅チップ	10	1個
M6	20	40.1～50	47	24	つや消しオレンジ	黄銅チップ	10	1個
M6	20	40.1～50	47	24	つや消しレッド	黄銅チップ	10	1個
M6	20	40.1～50	47	24	つや消しイエロー	黄銅チップ	10	1個
M6	20	40.1～50	47	24	つや消しブラック	樹脂チップ	10	1個
M6	20	40.1～50	47	24	つや消しグレー	樹脂チップ	10	1個
M6	20	40.1～50	47	24	つや消しライトブルー	樹脂チップ	10	1個
M6	20	40.1～50	47	24	つや消しオレンジ	樹脂チップ	10	1個
M6	20	40.1～50	47	24	つや消しレッド	樹脂チップ	10	1個
M6	20	40.1～50	47	24	つや消しイエロー	樹脂チップ	10	1個
M6	30	40.1～50	47	24	つや消しブラック	黄銅チップ	10	1個
M6	30	40.1～50	47	24	つや消しグレー	黄銅チップ	10	1個
M6	30	40.1～50	47	24	つや消しライトブルー	黄銅チップ	10	1個
M6	30	40.1～50	47	24	つや消しオレンジ	黄銅チップ	10	1個
M6	30	40.1～50	47	24	つや消しレッド	黄銅チップ	10	1個
M6	30	40.1～50	47	24	つや消しイエロー	黄銅チップ	10	1個
M6	30	40.1～50	47	24	つや消しブラック	樹脂チップ	10	1個
M6	30	40.1～50	47	24	つや消しグレー	樹脂チップ	10	1個
M6	30	40.1～50	47	24	つや消しライトブルー	樹脂チップ	10	1個
M6	30	40.1～50	47	24	つや消しオレンジ	樹脂チップ	10	1個
M6	30	40.1～50	47	24	つや消しレッド	樹脂チップ	10	1個
M6	30	40.1～50	47	24	つや消しイエロー	樹脂チップ	10	1個
M8	20	50.1～70	55	28	つや消しブラック	黄銅チップ	10	1個
M8	20	50.1～70	55	28	つや消しグレー	黄銅チップ	10	1個
M8	20	50.1～70	55	28	つや消しライトブルー	黄銅チップ	10	1個
M8	20	50.1～70	55	28	つや消しオレンジ	黄銅チップ	10	1個
M8	20	50.1～70	55	28	つや消しレッド	黄銅チップ	10	1個
M8	20	50.1～70	55	28	つや消しイエロー	黄銅チップ	10	1個
M8	20	50.1～70	55	28	つや消しブラック	樹脂チップ	10	1個
M8	20	50.1～70	55	28	つや消しグレー	樹脂チップ	10	1個
M8	20	50.1～70	55	28	つや消しライトブルー	樹脂チップ	10	1個
M8	20	50.1～70	55	28	つや消しオレンジ	樹脂チップ	10	1個
M8	20	50.1～70	55	28	つや消しレッド	樹脂チップ	10	1個
M8	20	50.1～70	55	28	つや消しイエロー	樹脂チップ	10	1個
M8	30	50.1～70	55	28	つや消しブラック	黄銅チップ	10	1個
M8	30	50.1～70	55	28	つや消しグレー	黄銅チップ	10	1個
M8	30	50.1～70	55	28	つや消しライトブルー	黄銅チップ	10	1個
M8	30	50.1～70	55	28	つや消しオレンジ	黄銅チップ	10	1個
M8	30	50.1～70	55	28	つや消しレッド	黄銅チップ	10	1個
M8	30	50.1～70	55	28	つや消しイエロー	黄銅チップ	10	1個
M8	30	50.1～70	55	28	つや消しブラック	樹脂チップ	10	1個
M8	30	50.1～70	55	28	つや消しグレー	樹脂チップ	10	1個
M8	30	50.1～70	55	28	つや消しライトブルー	樹脂チップ	10	1個
M8	30	50.1～70	55	28	つや消しオレンジ	樹脂チップ	10	1個
M8	30	50.1～70	55	28	つや消しレッド	樹脂チップ	10	1個
M8	30	50.1～70	55	28	つや消しイエロー	樹脂チップ	10	1個
M10	20	50.1～70	70	36	つや消しブラック	黄銅チップ	10	1個
M10	20	50.1～70	70	36	つや消しグレー	黄銅チップ	10	1個
M10	20	50.1～70	70	36	つや消しライトブルー	黄銅チップ	10	1個
M10	20	50.1～70	70	36	つや消しオレンジ	黄銅チップ	10	1個
M10	20	50.1～70	70	36	つや消しレッド	黄銅チップ	10	1個
M10	20	50.1～70	70	36	つや消しイエロー	黄銅チップ	10	1個
M10	20	50.1～70	70	36	つや消しブラック	樹脂チップ	10	1個
M10	20	50.1～70	70	36	つや消しグレー	樹脂チップ	10	1個
M10	20	50.1～70	70	36	つや消しライトブルー	樹脂チップ	10	1個
M10	20	50.1～70	70	36	つや消しオレンジ	樹脂チップ	10	1個
M10	20	50.1～70	70	36	つや消しレッド	樹脂チップ	10	1個
M10	20	50.1～70	70	36	つや消しイエロー	樹脂チップ	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,121円 ( 1,233円 )	3日目
1,180円 ( 1,298円 )	3日目
1,073円 ( 1,180円 )	3日目
1,100円 ( 1,210円 )	3日目
1,073円 ( 1,180円 )	3日目
1,073円 ( 1,180円 )	3日目
1,297円 ( 1,427円 )	3日目
1,073円 ( 1,180円 )	3日目
1,073円 ( 1,180円 )	3日目
1,073円 ( 1,180円 )	3日目
1,100円 ( 1,210円 )	3日目
1,073円 ( 1,180円 )	3日目
1,073円 ( 1,180円 )	3日目
1,180円 ( 1,298円 )	3日目
1,073円 ( 1,180円 )	3日目
1,073円 ( 1,180円 )	3日目
1,073円 ( 1,180円 )	3日目
1,073円 ( 1,180円 )	3日目
1,180円 ( 1,298円 )	3日目
1,073円 ( 1,180円 )	3日目
1,073円 ( 1,180円 )	3日目
1,073円 ( 1,180円 )	3日目
1,073円 ( 1,180円 )	3日目
1,073円 ( 1,180円 )	3日目
1,198円 ( 1,318円 )	3日目
1,198円 ( 1,318円 )	3日目
1,198円 ( 1,318円 )	3日目
1,198円 ( 1,318円 )	3日目
1,198円 ( 1,318円 )	3日目
1,374円 ( 1,511円 )	3日目
1,228円 ( 1,351円 )	3日目
1,198円 ( 1,318円 )	3日目
1,198円 ( 1,318円 )	3日目
1,317円 ( 1,449円 )	3日目
1,198円 ( 1,318円 )	3日目
1,198円 ( 1,318円 )	3日目
1,249円 ( 1,374円 )	3日目
1,226円 ( 1,349円 )	3日目
1,226円 ( 1,349円 )	3日目
1,226円 ( 1,349円 )	3日目
1,226円 ( 1,349円 )	3日目
1,226円 ( 1,349円 )	3日目
1,226円 ( 1,349円 )	3日目
1,226円 ( 1,349円 )	3日目
1,226円 ( 1,349円 )	3日目
1,226円 ( 1,349円 )	3日目
1,226円 ( 1,349円 )	3日目
1,226円 ( 1,349円 )	3日目
1,353円 ( 1,488円 )	3日目
1,353円 ( 1,488円 )	3日目
1,353円 ( 1,488円 )	3日目
1,353円 ( 1,488円 )	3日目
1,353円 ( 1,488円 )	3日目
1,353円 ( 1,488円 )	3日目
1,353円 ( 1,488円 )	3日目
1,353円 ( 1,488円 )	3日目
1,353円 ( 1,488円 )	3日目
1,353円 ( 1,488円 )	3日目
1,353円 ( 1,488円 )	3日目
1,353円 ( 1,488円 )	3日目

基本情報

基本情報

【特長】
・ボルト先端のチップがポリアセタールまたは黄銅製の為、ワークを傷つけません。
・人間工学に基づいて設計されたウイングの形状が指にフィットし、強い力で締付けても痛くありません。

カタログ

商品TOP

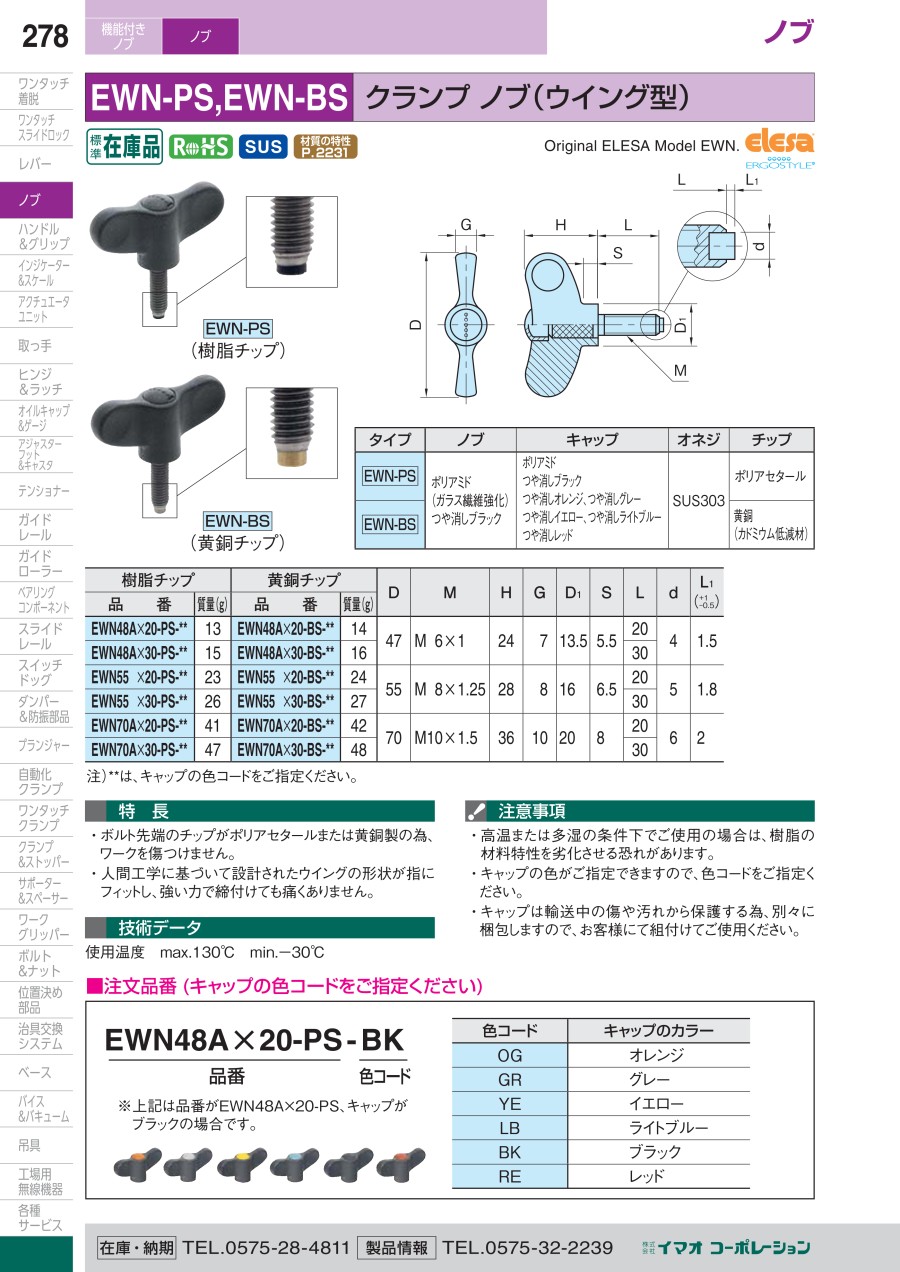

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
