コンパクトトークランプ（CP133）
- 通常単価(税別)
- 3,197円～3,397円
- 税込単価
- 3,517円～3,737円
通常出荷日：在庫品1日目当日出荷可能
【特長】・口金斜め移動。・ワークを固定する水平分力。・ワークの浮き上がりを防止する垂直分力。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 本体：SCM440／四三酸化鉄皮膜 HRC33～39
- Oリング：フッ素ゴム（FKM）
| 型番 | クランプ力 （kN） | 許容締付トルク （N・m） | 質量 （g） | 適応Oリング 呼び番号 |
|---|---|---|---|---|
| CP133-04007 | 2 | 2.7 | 13 | SS060（線径1 内径6） |
| CP133-05009 | 3 | 5.4 | 27 | S8（線径1.5 内径7.5） |
取付方法
取付けにはクランプ時の本体の倒れ防止用の下穴（ピン用穴）が必要です。
| 型番 | M1 | d （0～+0.3） | Lf1 | P1 |
|---|---|---|---|---|
| CP133-04007 | M4 | 4 | 6 | 8 |
| CP133-05009 | M5 | 5 | 7 | 10 |
規格表
| 型番 | S | W | W1 | H1 | L1 | P | D | H2 | M | Lf | L | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CP133-04007 | 2 | 15 | 5 | 3 | 12 | 8 | 4 | 5 | M4 | 2 | 23 | 7 |
| CP133-05009 | 2.5 | 19 | 7 | 4 | 14 | 10 | 5 | 6 | M5 | 3 | 28 | 9 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,197円 ( 3,517円 ) | 在庫品1日目当日出荷可能 |
3,397円 ( 3,737円 ) | 在庫品1日目当日出荷可能 |

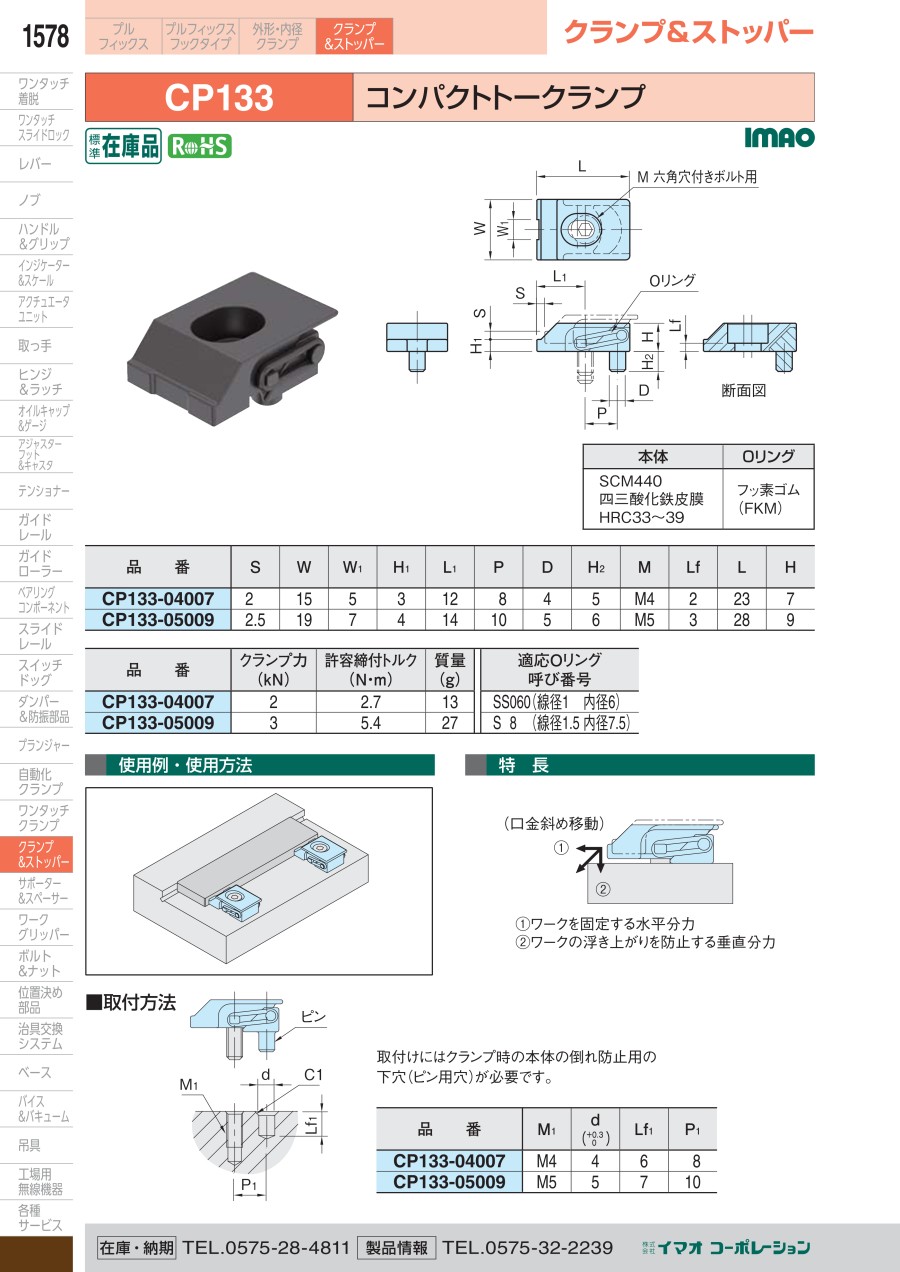

カタログ
