ストレートブッシュ（CP159）
- 通常単価(税別)
- 1,274円～3,027円
- 税込単価
- 1,401円～3,330円
通常出荷日：3日目
CP152をベースプレートへ取付けする為の位置決めブッシュ。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 本体：SK95、焼入焼戻、四三酸化鉄皮膜、研磨仕上
規格表
| 型 番 | d | D （h6） | H | 質量 （g） | 適用クランプユニット |
|---|---|---|---|---|---|
| CP159-06001 | 6 | 8 | 11 | 2 | CP152-06032 |
| CP159-08001 | 8.5 | 12 | 15 | 7 | CP152-08050 |
| CP159-12001 | 12.5 | 18 | 22 | 22 | CP152-12080 |
| CP159-16001 | 16.5 | 22 | 28 | 35 | CP152-16100 |
使用例
使用方法
■ベースプレート穴加工図
| 型番 | d （H7） | Lf |
|---|---|---|
| CP159-06001 | 8 | 6.5 |
| CP159-08001 | 12 | 8.5 |
| CP159-12001 | 18 | 12.5 |
| CP159-16001 | 22 | 16.5 |
■ベースプレート穴ピッチ公差
使用例
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,688円 ( 1,857円 ) | 3日目 |
1,274円 ( 1,401円 ) | 3日目 |
1,898円 ( 2,088円 ) | 3日目 |
3,027円 ( 3,330円 ) | 3日目 |

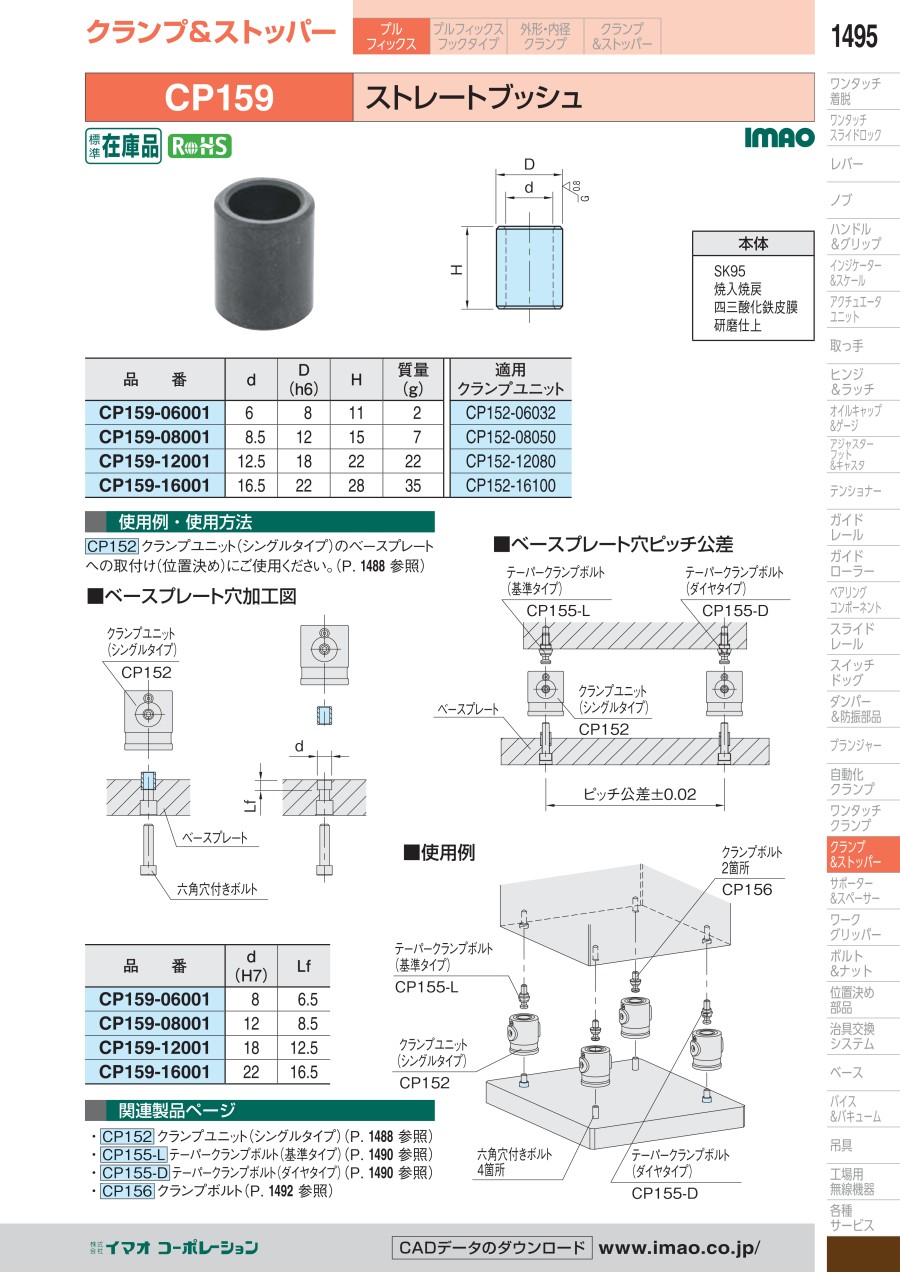

カタログ
