ダブルテーパークランプピン（CP158）
- 通常単価(税別)
- 2,697円～3,397円
- 税込単価
- 2,967円～3,737円
通常出荷日：3日目
【用途】・CP151クランプユニット（ダブルタイプ）の連結にご使用ください。・繰り返し位置決め精度0....
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 本体：SCM435／焼入焼戻／四三酸化鉄皮膜
規格表
| 型番 | D | L | D1 | D2 | L1 | 質量 （g） | 適用クランプユニット |
|---|---|---|---|---|---|---|---|
| CP158-08001 | 15.5 | 33 | 11 | 6.5 | 16.5 | 24 | CP150-08040、CP151-08080、CP152-08050 |
| CP158-12001 | 24.5 | 50 | 16 | 9.5 | 25 | 85 | CP150-12063、CP151-12125、CP152-12080 |
| CP158-16001 | 31.5 | 66 | 21 | 13 | 33 | 190 | CP150-16080、CP151-16160、CP152-16100 |
使用例
- CP151クランプユニット（ダブルタイプ）の連結にご使用ください。
- 繰り返し位置決め精度0.2
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,697円 ( 2,967円 ) | 3日目 |
2,997円 ( 3,297円 ) | 3日目 |
3,397円 ( 3,737円 ) | 3日目 |

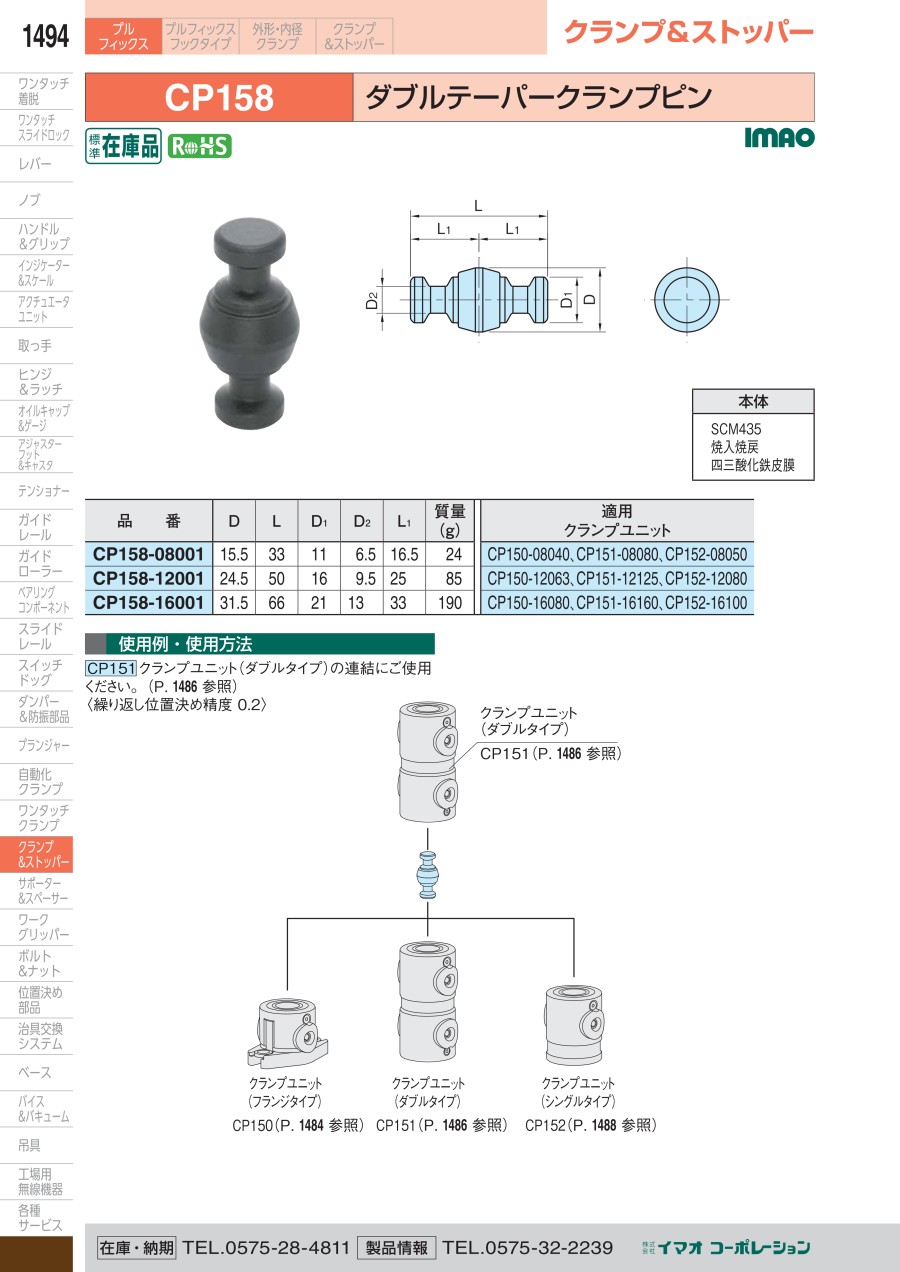

カタログ
