コンパクト内径クランプ（CP131）
- 通常単価(税別)
- 2,945円～4,168円
- 税込単価
- 3,240円～4,585円
通常出荷日：在庫品1日目当日出荷可能
【特長】・ワークを内側からクランプできます。・クサビ構造により、ワークを強力にクランプします。・ストロ...
詳細を確認
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
CP131-A／CP131-B
製品仕様
- RoHS指令適合製品です。
| 口金 | ワッシャー | Oリング |
|---|---|---|
| SNCM439 四三酸化鉄皮膜 HRC33～39 | SCM435 四三酸化鉄皮膜 | フッ素ゴム （FKM） |
規格表
使用例
CP131-A
CP131-B
注）クランプ時のワークとの接触は線当たりとなります。（赤丸部）
ワークの材質等により、ワークにキズ、凹みが発生する場合がありますので精度穴へのご使用は避けてください。
2個の内径クランプを使用した例。
商品特長詳細
口金斜め移動
（1）ワークを固定する水平分力
（2）ワークの浮き上がりを防止する垂直分力
注意・禁止事項
位置決め精度が必要な場合は、図のように位置決め部品を併用してください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,455円 ( 3,801円 ) | 在庫品1日目当日出荷可能 |
2,945円 ( 3,240円 ) | 在庫品1日目当日出荷可能 |
3,684円 ( 4,052円 ) | 在庫品1日目当日出荷可能 |
3,691円 ( 4,060円 ) | 在庫品1日目当日出荷可能 |
3,598円 ( 3,958円 ) | 在庫品1日目当日出荷可能 |
3,850円 ( 4,235円 ) | 在庫品1日目当日出荷可能 |
4,168円 ( 4,585円 ) | 在庫品1日目当日出荷可能 |

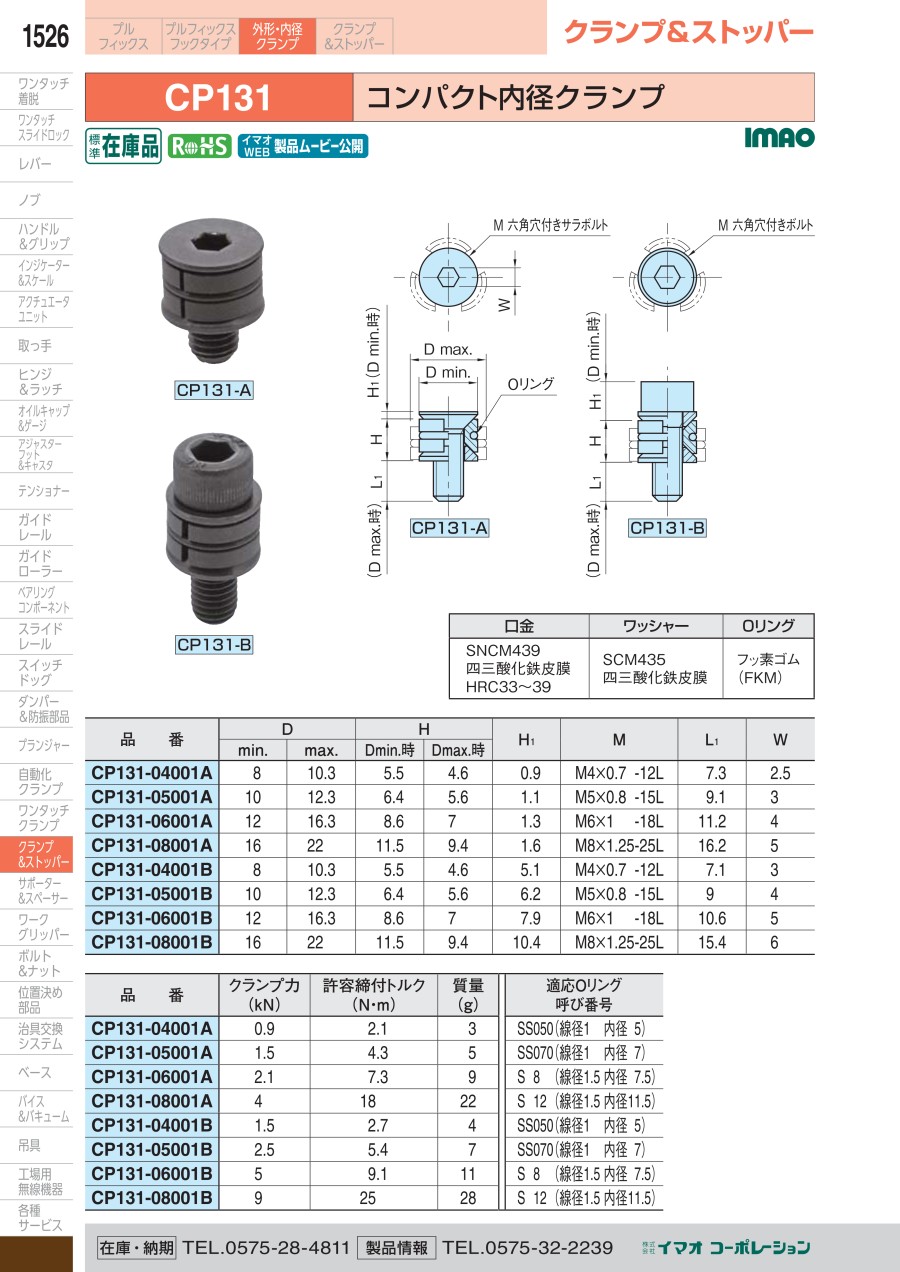

カタログ
商品担当おすすめ
コンパクト内径クランプ（CP131）のレビュー
小さい治具の載せ替えに
5
5.02023/03/31
位置決めピンと併用して、小さい治具の載せ替えに使用しました。安価でクランプ力もありいろいろと使えそうです。
0人が参考にしています。
ワークのクランプ
4
4.02020/01/08
納期が確定して 単価も確定する為 重宝しています
イマオ製品の価格が安いと更に良いです
0人が参考にしています。
シリンダに取り付け使用しています
4
4.02018/09/28
ベアリング搬送時に内径を広げるためのシリンダに取り付けて使用しています。自動装置で機構に見合うものが無く使えそうなものを...もっと読む
0人が参考にしています。
トラブル発生時に使用。
3
3.02018/09/03
必要な物がある時は、まずミスミのＨＰで探します。 納期や金額が出ているので、そのまま注文する事が多いです。 取引している...もっと読む
0人が参考にしています。
