フォームクランプ（CP125）
- 通常単価(税別)
- 80,750円～109,800円
- 税込単価
- 88,825円～120,780円
通常出荷日：3日目～4日目
【特長】・口金を交換することで、外形クランプ・内形クランプを切り替えて使用することができます
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

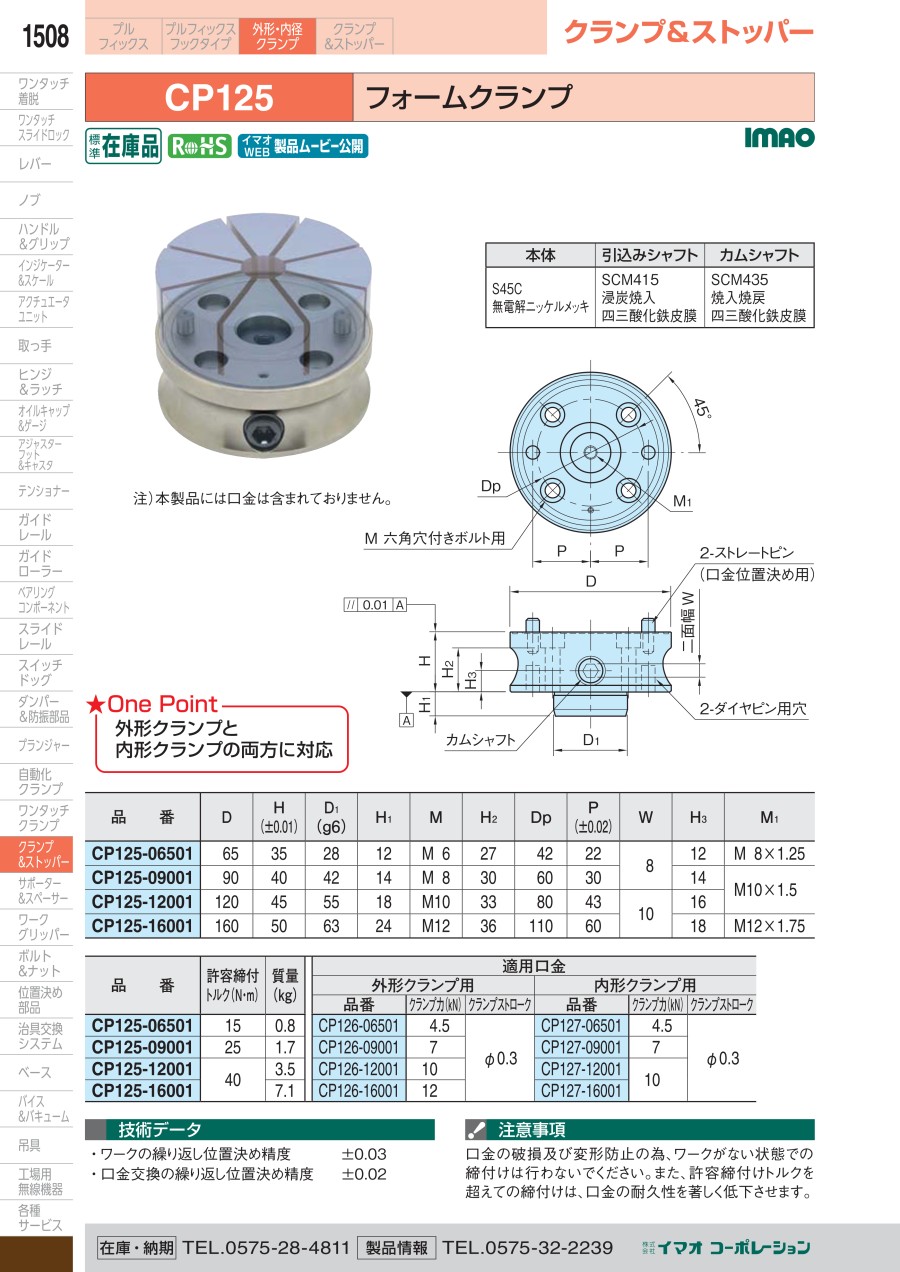

外形図
製品仕様
- RoHS指令適合製品です。
- 外形クランプと内形クランプの両方に対応
- ワークの繰り返し位置決め精度：±0.03
- 口金交換の繰り返し位置決め精度：±0.02
- 付属品：
CP125-06501：ダイヤピン（BJ722-06001）・・・1個
CP125-12001：ダイヤピン（BJ722-10001）・・・1個
CP125-16001：ダイヤピン（BJ722-12001）・・・1個
| 本体 | 引込みシャフト | カムシャフト |
|---|---|---|
| S45C 無電解ニッケルメッキ | SCM415 浸炭焼入 四三酸化鉄皮膜 | SCM435 焼入焼戻 四三酸化鉄皮膜 |
規格表
使用例
取付穴加工図
取付方法
フォームクランプに付属のダイヤピンを挿入し、六角穴付きボルトでフォームクランプをプレートに取付けます。
※ダイヤピンは、左右どちらの穴にも取付けできます。左側に取付ける場合は、取付穴加工図のd2穴の位置を左右対称に加工してください。
注意・禁止事項
- 本製品には口金は含まれておりません。
- 口金の破損及び変形防止の為、ワークがない状態での締付けは行わないでください。また、許容締付けトルクを超えての締付けは、口金の耐久性を著しく低下させます。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
80,980円 ( 89,078円 ) | 3日目 |
80,750円 ( 88,825円 ) | 4日目 |
102,982円 ( 113,280円 ) | 3日目 |
109,800円 ( 120,780円 ) | 3日目 |
