温度調節器（デジタル調節計）【E5EC/AC】
- 通常単価(税別)
- 18,761円～58,500円
- 税込単価
- 20,637円～64,350円
通常出荷日：在庫品1日目～19日目一部当日出荷可能
選定から操作、設定まで使いやすさを追求。【特長】・高さ25mm（形E5AC/形E5AC-T）、18mm...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が85型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
形E5EC
形E5EC-B
形E5AC
形E5AC-T
製品仕様
E5EC/E5EC-B/E5AC定格
| 電源電圧 | 電源電圧Aタイプ：AC100～240V 50/60Hz 電源電圧Dタイプ：AC24V 50/60Hz/DC24V | |
|---|---|---|
| 許容電圧変動範囲 | 電源電圧の85～110% | |
| 消費電力 | 形E5EC/ 形E5EC-B | オプション-000タイプ：6.6VA以下（AC100～240V）、4.1VA以下（AC24V）/2.3W以下（DC24V） 上記以外：8.3VA以下（AC100～240V）、5.5VA以下（AC24V）/3.2W以下（DC24V） |
| 形E5AC | オプション-000タイプ：7.0VA以下（AC100～240V）、4.2VA以下（AC24V）/2.4W以下（DC24V） 上記以外：9.0VA以下（AC100～240V）、5.6VA以下（AC24V）/3.4W以下（DC24V） | |
| センサ入力 | 温度入力 熱電対：K、J、T、E、L、U、N、R、S、B、C/W、PLII 白金測温抵抗体：Pt100、JPt100 非接触温度センサ（形ES1B）：10～70℃、60～120℃、115～165℃、140～260℃ アナログ入力 電流入力：4～20mA、0～20mA 電圧入力：1～5V、0～5V、0～10V | |
| 入力インピーダンス | 電流入力150Ω以下、電圧入力1MΩ以上 （形ES2-HB-N/THB-Nを接続する際は、1：1接続でご使用ください） | |
| 制御方式 | ON/OFFまたは2自由度PID（オートチューニング付き） | |
| 制御出力 | リレー出力 | 1a AC250V 5A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
| 電圧出力 （SSR駆動用） | 出力電圧 DC12V±20%（PNP） 最大負荷電流40mA、短絡保護回路付き （制御出力2がある機種は最大負荷電流21mA） | |
| リニア電流 出力 | DC4～20mA/DC0～20mA 負荷500Ω以下 分解能 約10000 | |
| 補助出力 | 点数 | 2点または4点（機種による） |
| 出力仕様 | リレー出力 1a AC250V、2出力タイプ：3A（抵抗負荷）または4出力タイプ：2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） | |
| イベント 入力 | 点数 | 2点、4点、および6点（機種による） |
| 外部接点 入力仕様 | 有接点入力時：ON：1kΩ以下 OFF：100kΩ以上 | |
| 無接点入力時：ON：残留電圧1.5V以下 OFF：漏れ電流0.1mA以下 | ||
| 流出電流：約7mA（1接点あたり） | ||
| 伝送出力 | 点数 | 1点（機種による：伝送出力ありタイプ） |
| 出力仕様 | 電流出力：DC4～20mA 負荷：500Ω以下 分解能：約10000 リニア電圧出力：DC1～5V 負荷：1kΩ以上 分解能：約10000 | |
| リモートSP入力 | 電流入力：DC4～20mA、DC0～20mA（入力インピーダンス150Ω以下） 電圧入力：DC1～5V、DC0～5V、DC0～10V（入力インピーダンス1MΩ以上） | |
| ポテンショメータ入力※ | 100Ω～10kΩ | |
| 設定方式 | 前面キーによるデジタル設定 | |
| 指示方式 | 11セグメントデジタル表示および単発光表示 文字高さ 形E5EC/形E5EC-B：PV：18.0mm、SV：11.0mm、MV：7.8mm 形E5AC：PV：25.0mm、SV：15.0mm、MV：9.5mm 3段表示。 内容：PV/SV/MV、PV/SV/マルチSPまたは残りソーク時間など 桁数：PV、SV、MVとも4桁 | |
| マルチSP機能 | 最大8個の目標値（SP0～SP7）を記憶し、イベント入力、キー操作、またはシリアル通信によって選択可能 | |
| バンク切替機能 | なし | |
| その他の機能 | マニュアル出力、加熱冷却制御、ループ断線警報機能、SPランプ、警報機能、ヒータ断線検出機能（SSR故障含む）、40%AT、100%AT、操作量リミット、入力デジタルフィルタ、セルフチューニング、ロバストチューニング、PV入力補正、ラン/ストップ、プロテクト、開平演算機能、操作量変化率リミット、簡易演算、温度ステータス表示機能、簡易プログラム機能、入力移動平均、表示輝度設定 | |
| 使用周囲温度 | -10～+55℃（ただし、結露または氷結しないこと）/ 3年保証時 ： 標準単体取り付けにて-10～+50℃（ただし、結露または氷結しないこと） | |
| 使用周囲湿度 | 相対湿度25～85% | |
| 保管温度 | -25～+65℃（ただし、結露または氷結しないこと） | |
| 高度 | 2000m以下 | |
| 推奨ヒューズ | T2A、AC250V タイムラグ低遮断容量 | |
| 設置環境 | 過電圧カテゴリII、汚染度2（EN/IEC/UL 61010-1） | |
※E5EC-Bでは機能がありません。
E5AC-T定格
| 電源電圧 | 電源電圧Aタイプ：AC100～240V 50/60Hz 電源電圧Dタイプ：AC24V 50/60Hz/DC24V | |
|---|---|---|
| 許容電圧変動範囲 | 電源電圧の85～110% | |
| 消費電力 | 9.0VA以下（AC100～240V）、5.6VA以下（AC24V）/3.4W以下（DC24V） | |
| センサ入力 | 温度入力 熱電対：K、J、T、E、L、U、N、R、S、B、C/W、PLII 白金測温抵抗体：Pt100、JPt100 非接触温度センサ（形ES1B）：10～70℃、60～120℃、115～165℃、140～260℃ アナログ入力 電流入力：4～20mA、0～20mA 電圧入力：1～5V、0～5V、0～10V | |
| 入力インピーダンス | 電流入力150Ω以下、電圧入力1MΩ以上 （形ES2-HB-N/THB-Nを接続する際は、1：1接続でご使用ください） | |
| 制御方式 | 2自由度PID（オートチューニング付き）またはON/OFF | |
| 制御出力 | リレー出力 | 1a AC250V 5A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） |
| 電圧出力 （SSR駆動用） | 出力電圧 DC12V±20%（PNP） 最大負荷電流40mA、短絡保護回路付き （制御出力2がある機種は最大負荷電流21mA） | |
| リニア電流 出力 | DC4～20mA/DC0～20mA 負荷500Ω以下 分解能 約10000 | |
| 補助出力 | 点数 | 4点 |
| 出力仕様 | リレー出力 1a AC250V、4出力タイプ：2A（抵抗負荷） 電気的寿命10万回 最小適用負荷 5V 10mA（参考値） | |
| イベント 入力 | 点数 | 2点、4点、および6点（機種による） |
| 外部接点 入力仕様 | 有接点入力時：ON：1kΩ以下 OFF：100kΩ以上 | |
| 無接点入力時：ON：残留電圧1.5V以下 OFF：漏れ電流0.1mA以下 | ||
| 流出電流：約7mA（1接点あたり） | ||
| 伝送出力 | 点数 | 1点（機種による：伝送出力ありタイプ） |
| 出力仕様 | 電流出力：DC4～20mA 負荷：500Ω以下 分解能：約10000 リニア電圧出力：DC1～5V 負荷：1kΩ以上 分解能：約10000 | |
| ポテンショメータ入力 | 100Ω～10kΩ | |
| 設定方式 | 前面キーによるデジタル設定 | |
| 指示方式 | 11セグメントデジタル表示および単発光表示 文字高さ PV：25.0mm、SV：15.0mm、MV：9.5mm 3段表示。 内容：PV/SP/プログラムNo.・セグメントNo.、セグメント残時間、操作量（バルブ開度） 桁数：4桁 | |
| バンク切替機能 | なし | |
| その他の機能 | マニュアル出力、加熱冷却制御、ループ断線警報機能、SPランプ、警報機能、ヒータ断線検出機能（SSR故障含む）、40%AT、100%AT、操作量リミット、入力デジタルフィルタ、ロバストチューニング、PV入力補正、プロテクト、開平演算機能、操作量変化率リミット、簡易演算、温度ステータス表示機能、入力移動平均、表示輝度設定 | |
| 使用周囲温度 | -10～+55℃（ただし、結露または氷結しないこと）/ 3年保証時：標準単体取り付けにて-10～+50℃（ただし、結露または氷結しないこと） | |
| 使用周囲湿度 | 相対湿度25～85% | |
| 保管温度 | -25～+65℃（ただし、結露または氷結しないこと） | |
| 高度 | 2000m以下 | |
| 推奨ヒューズ | T2A、AC250V タイムラグ低遮断容量 | |
| 設置環境 | 過電圧カテゴリII、汚染度2（EN/IEC/UL 61010-1） | |
特長
主な入出力機能
E5EC/E5EC-B/E5AC
E5AC-T

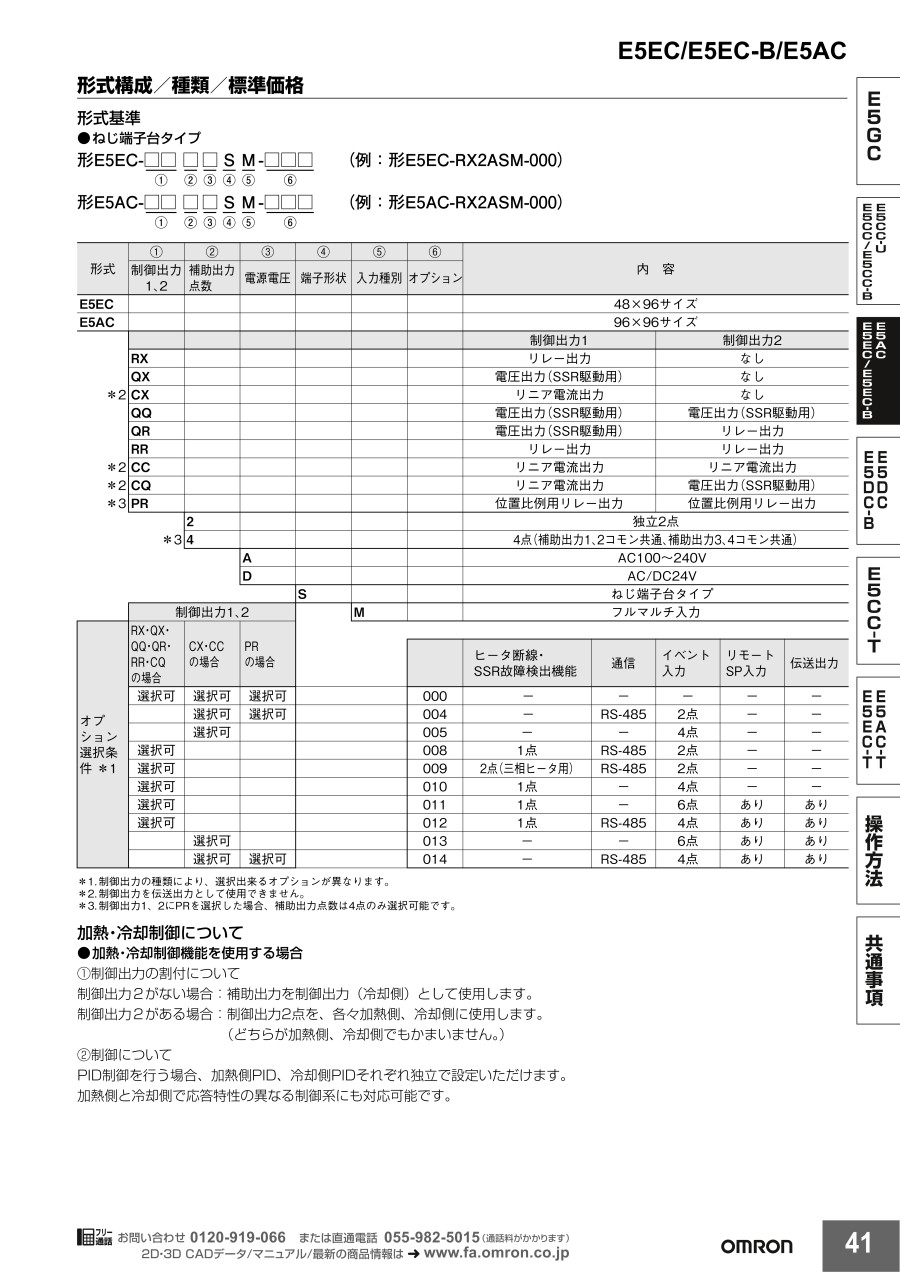

技術情報
加熱・冷却制御について
加熱・冷却制御機能を使用する場合
制御について
PID制御を行う場合、加熱側PID、冷却側PIDそれぞれ独立で設定いただけます。
加熱側と冷却側で応答特性の異なる制御系にも対応可能です。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
37,431円 ( 41,174円 ) | 1日目 |
47,580円 ( 52,338円 ) | 1日目 |
36,518円 ( 40,170円 ) | 1日目 |
45,899円 ( 50,489円 ) | 1日目 |
32,866円 ( 36,153円 ) | 1日目 |
38,554円 ( 42,409円 ) | 1日目 |
35,395円 ( 38,935円 ) | 1日目 |
42,977円 ( 47,275円 ) | 1日目 |
58,500円 ( 64,350円 ) | 1日目 |
37,934円 ( 41,727円 ) | 1日目 |
34,899円 ( 38,389円 ) | 在庫品1日目当日出荷可能 |
37,291円 ( 41,020円 ) | 1日目 |
37,431円 ( 41,174円 ) | 在庫品1日目当日出荷可能 |
40,219円 ( 44,241円 ) | 1日目 |
36,518円 ( 40,170円 ) | 1日目 |
35,909円 ( 39,500円 ) | 1日目 |
49,899円 ( 54,889円 ) | 1日目 |
31,603円 ( 34,763円 ) | 1日目 |
34,899円 ( 38,389円 ) | 在庫品1日目当日出荷可能 |
42,980円 ( 47,278円 ) | 1日目 |
35,063円 ( 38,569円 ) | 1日目 |
39,328円 ( 43,261円 ) | 1日目 |
32,307円 ( 35,538円 ) | 1日目 |
39,899円 ( 43,889円 ) | 1日目 |
38,735円 ( 42,609円 ) | 1日目 |
41,434円 ( 45,577円 ) | 1日目 |
45,899円 ( 50,489円 ) | 在庫品1日目当日出荷可能 |
39,817円 ( 43,799円 ) | 1日目 |
39,771円 ( 43,748円 ) | 在庫品1日目当日出荷可能 |
35,395円 ( 38,935円 ) | 1日目 |
32,235円 ( 35,459円 ) | 1日目 |
40,219円 ( 44,241円 ) | 1日目 |
38,555円 ( 42,411円 ) | 1日目 |
34,899円 ( 38,389円 ) | 1日目 |
34,899円 ( 38,389円 ) | 在庫品1日目当日出荷可能 |
25,887円 ( 28,476円 ) | 1日目 |
35,091円 ( 38,600円 ) | 1日目 |
27,603円 ( 30,363円 ) | 在庫品1日目当日出荷可能 |
32,899円 ( 36,189円 ) | 在庫品1日目当日出荷可能 |
25,887円 ( 28,476円 ) | 1日目 |
34,899円 ( 38,389円 ) | 1日目 |
23,638円 ( 26,002円 ) | 1日目 |
24,862円 ( 27,348円 ) | 1日目 |
31,603円 ( 34,763円 ) | 1日目 |
31,899円 ( 35,089円 ) | 1日目 |
34,899円 ( 38,389円 ) | 1日目 |
32,752円 ( 36,027円 ) | 19日目 |
25,029円 ( 27,532円 ) | 1日目 |
43,763円 ( 48,139円 ) | 1日目 |
36,853円 ( 40,538円 ) | 19日目 |
29,899円 ( 32,889円 ) | 1日目 |
28,442円 ( 31,286円 ) | 1日目 |
22,145円 ( 24,360円 ) | 在庫品1日目当日出荷可能 |
32,899円 ( 36,189円 ) | 1日目 |
32,307円 ( 35,538円 ) | 1日目 |
25,887円 ( 28,476円 ) | 在庫品1日目当日出荷可能 |
31,899円 ( 35,089円 ) | 1日目 |
20,927円 ( 23,020円 ) | 1日目 |
18,761円 ( 20,637円 ) | 1日目 |
32,899円 ( 36,189円 ) | 1日目 |
詳細情報
基本情報
選定から操作、設定まで使いやすさを追求。
【特長】
・高さ25mm（形E5AC/形E5AC-T）、18mm（形E5EC/形E5EC-B）の白色PV表示を採用し見やすさの向上
・高速サンプリング50msの実現
・48×96mm（形E5EC）サイズは、ねじ端子台の他、配線工数を削減するプッシュインPlus端子台タイプから選択可能
・奥行60mmのスリムボディ（ねじ端子台タイプ）
・プログラムレス通信機能により、PLCと簡単接続。コンポ通信で温調同士の連携も可能
・本体上面だけでなく、前面にもツールポートを装備し、通信変換ケーブル（別売）を使ってパソコンと接続することで、電源配線無しで設定が可能。CX-Thermo（別売）からの設定も簡単
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
