電磁ロック・セーフティドアスイッチ／スライドキーユニット【D4JL】

カタログ |

通常単価(税別): 15,328円～26,009円

税込単価: 16,861円～28,610円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

ロック強度3000N【特長】・安全回路に2回路+モニタ用接点が2っで多彩なモニタリングパターンが実現可...

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が32型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

形D4JL-□□F□-C5/形D4JL-□□F□-D5

形D4JL-□□FA-C6/形D4JL-□□FA-D6

形D4JL-□□FA-C7/形D4JL-□□FA-D7

形D4JL-2NFA-□8-01-SJ

製品仕様

性能

インターロックのタイプ		タイプ2（EN ISO 14119）
コード化レベル		Low Level coded（EN ISO 14119）
保護構造*1		IP67（EN60947-5-1）
耐久性*2	機械的	100万回以上
	トラップドキー（鍵）	1万回以上
	背面リリースボタン	形D4JL-□□FA-□7-□：3,000回以上形D4JL-□□FA-□8-01-SJ：500回以上
	電気的	50万回以上（AC250V 3A、抵抗負荷時）*3
許容操作速度		0.05～0.5m/s
許容操作頻度		最大30回/min
直接開路動作力*4		最小60N（EN60947-5-1）
直接開路動作までの動き*4		最小15mm（EN60947-5-1）
ロック強度（Fzh）*5		最小3,000N
接触抵抗		25mΩ以下（1接点当たり）
最小適用負荷*6		DC5V 1mA 抵抗負荷（N水準参考値）
定格絶縁電圧（Ui）		300V（EN60947-5-1）
定格周波数		50/60HZ
感電保護クラス		ClassII（二重絶縁）
汚染度（使用環境）		汚染度3（EN60947-5-1）
インパルス耐電圧（Uimp）（EN60947-5-1）	同極端子間	2.5kV
	異極端子間	4kV
	その他各端子と非充電金属部間	6kV
絶縁抵抗		100MΩ以上（DC500Vメガにて）
接点ギャップ		最小2×2mm
振動	誤動作	10～55Hz 片振幅0.75mm
衝撃	耐久	1,000m/s²以上
衝撃	誤動作	80m/s²以上
条件付き短絡電流		100A（EN60947-5-1）*7
定格開放熱電流（Ith）		10A（12-41間） 3A （その他）（EN60947-5-1）
使用周囲温度		-10～+55℃（ただし、氷結しないこと）
使用周囲湿度		95%RH以下
質量		約650g（形D4JL-4NFA-C7-01）

注.上記は初期における値です。
*1.この保護構造は規格（EN60947-5-1）に基づくテスト法によるものであり、実使用環境、使用条件によるシール性は事前にご確認ください。
スイッチ・ボックス本体については、埃や油水などの侵入から保護されていますが、ヘッド部の操作キー挿入口へは切粉や油水・薬品などがかからない箇所でご使用ください。
早期摩耗、破損、故障などの原因となります。
*2.耐久性の条件は、周囲温度5～35℃、周囲湿度40～70%RHの時のものです。その他の詳細条件はお問い合わせください。
*3.AC250V 3Aを2回路以上通電しないでください。
*4.安全にご使用いただくために必ず確保をお願いします。
*5.GS-ET-19の評価方法による。
*6.この値は開閉頻度、環境条件、信頼性水準などにより変わることがあります。事前に実負荷にてご確認願います。
*7.IEC60269適合の10Aヒューズ形gIまたは形gGを使用。

規格表

形D4JL-□□F□-C5/形D4JL-□□F□-D5

形D4JL-□□FA-C6/形D4JL-□□FA-D6

形D4JL-□□FA-C7/形D4JL-□□FA-D7

形D4JL-2NFA-□8-01-SJ

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

形式基準	内蔵スイッチ仕様	コンジットサイズ	表示灯仕様	取付仕様	ドアロック	リリース方式	リリースキー	トラップドキーの種類	取得規格	RoHS?	最小発注数量

標準タイプ	2NC/1NO＋2NC/1NO（スロー・アクション）	G1/2	DC24V駆動形（緑LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	特殊形リリースキー	-	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	2NC/1NO＋2NC/1NO（スロー・アクション）	G1/2	DC24V駆動形（緑LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	特殊形リリースキー＋背面リリースボタン	-	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	2NC/1NO＋2NC/1NO（スロー・アクション）	G1/2	DC24V駆動形（緑LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	トラップドキー	1	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	2NC/1NO＋2NC/1NO（スロー・アクション）	G1/2	DC24V駆動形（緑LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	トラップドキー	3	-	-	1個
トラップドキー+背面リリースボタンタイプ	2NC/1NO＋2NC/1NO（スロー・アクション）	G1/2	DC24V駆動形（緑LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	トラップドキー+背面リリースボタンタイプ	1	UL/CSA/CE	-	1個
標準タイプ	2NC/1NO＋2NC/1NO（スロー・アクション）	G1/2	DC24V駆動形（橙LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	特殊形リリースキー	-	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	2NC/1NO＋2NC/1NO（スロー・アクション）	G1/2	DC24V駆動形（橙LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	特殊形リリースキー＋背面リリースボタン	-	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	2NC/1NO＋2NC/1NO（スロー・アクション）	G1/2	DC24V駆動形（橙LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	トラップドキー	1	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
トラップドキー+背面リリースボタンタイプ	2NC/1NO＋2NC/1NO（スロー・アクション）	G1/2	DC24V駆動形（橙LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	トラップドキー+背面リリースボタンタイプ	1	UL/CSA/CE	-	1個
標準タイプ	2NC/1NO＋2NC/1NO（スロー・アクション）	G1/2	DC24V駆動形（緑LED表示）	-	DC24Vソレノイドロック方式	メカニカルリリース方式	特殊形リリースキー	-	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	2NC/1NO＋2NC/1NO（スロー・アクション）	G1/2	DC24V駆動形（橙LED表示）	-	DC24Vソレノイドロック方式	メカニカルリリース方式	特殊形リリースキー	-	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	2NC/1NO＋3NC（スロー・アクション）	G1/2	DC24V駆動形（橙LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	特殊形リリースキー	-	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	2NC/1NO＋3NC（スロー・アクション）	G1/2	DC24V駆動形（橙LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	特殊形リリースキー＋背面リリースボタン	-	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	3NC＋2NC/1NO（スロー・アクション）	G1/2	DC24V駆動形（緑LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	特殊形リリースキー	-	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	3NC＋2NC/1NO（スロー・アクション）	G1/2	DC24V駆動形（橙LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	特殊形リリースキー＋背面リリースボタン	-	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	3NC＋3NC（スロー・アクション）	G1/2	DC24V駆動形（緑LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	特殊形リリースキー	-	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	3NC＋3NC（スロー・アクション）	G1/2	DC24V駆動形（緑LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	特殊形リリースキー	-	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	3NC＋3NC（スロー・アクション）	G1/2	DC24V駆動形（緑LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	特殊形リリースキー＋背面リリースボタン	-	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	3NC＋3NC（スロー・アクション）	G1/2	DC24V駆動形（緑LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	トラップドキー	1	UL/CSA/CE/CCC	-	1個
標準タイプ	3NC＋3NC（スロー・アクション）	G1/2	DC24V駆動形（橙LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	特殊形リリースキー	-	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
コネクタタイプ	3NC＋3NC（スロー・アクション）	G1/2	DC24V駆動形（橙LED表示）	カバー取り付けねじ：特殊ねじ	メカニカルロック方式	DC24Vソレノイドリリース方式	一般型	-	-	-	1個
標準タイプ	3NC＋3NC（スロー・アクション）	G1/2	DC24V駆動形（橙LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	特殊形リリースキー＋背面リリースボタン	-	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	3NC＋3NC（スロー・アクション）	G1/2	DC24V駆動形（緑LED表示）	-	DC24Vソレノイドロック方式	メカニカルリリース方式	特殊形リリースキー	-	UL/CSA/CE/CCC	-	1個
標準タイプ	3NC＋3NC（スロー・アクション）	G1/2	DC24V駆動形（橙LED表示）	-	DC24Vソレノイドロック方式	メカニカルリリース方式	特殊形リリースキー	-	UL/CSA/CE/CCC	-	1個
標準タイプ	2NC/1NO＋2NC/1NO（スロー・アクション）	M20	DC24V駆動形（緑LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	特殊形リリースキー	-	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	2NC/1NO＋2NC/1NO（スロー・アクション）	M20	DC24V駆動形（緑LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	特殊形リリースキー＋背面リリースボタン	-	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	2NC/1NO＋2NC/1NO（スロー・アクション）	M20	DC24V駆動形（緑LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	トラップドキー	1	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	2NC/1NO＋2NC/1NO（スロー・アクション）	M20	DC24V駆動形（緑LED表示）	-	DC24Vソレノイドロック方式	メカニカルリリース方式	特殊形リリースキー	-	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	3NC＋2NC/1NO（スロー・アクション）	M20	DC24V駆動形（橙LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	特殊形リリースキー＋背面リリースボタン	-	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	3NC＋3NC（スロー・アクション）	M20	DC24V駆動形（緑LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	特殊形リリースキー＋背面リリースボタン	-	UL/CSA/CE/CCC	-	1個
標準タイプ	3NC＋3NC（スロー・アクション）	M20	DC24V駆動形（橙LED表示）	-	メカニカルロック方式	DC24Vソレノイドリリース方式	特殊形リリースキー＋背面リリースボタン	-	TUV/UL/C-UL/CE/GB(CCC)/EN	-	1個
標準タイプ	3NC＋3NC（スロー・アクション）	M20	DC24V駆動形（緑LED表示）	-	DC24Vソレノイドロック方式	メカニカルリリース方式	特殊形リリースキー	-	UL/CSA/CE/CCC	-	1個

通常単価(税別) (税込単価)	通常出荷日

17,899円 ( 19,689円 )	1日目
22,899円 ( 25,189円 )	在庫品1日目当日出荷可能
18,204円 ( 20,024円 )	1日目
20,962円 ( 23,058円 )	1日目
26,009円 ( 28,610円 )	1日目
17,899円 ( 19,689円 )	1日目
20,962円 ( 23,058円 )	1日目
20,962円 ( 23,058円 )	1日目
25,012円 ( 27,513円 )	1日目
17,899円 ( 19,689円 )	在庫品1日目当日出荷可能
15,575円 ( 17,133円 )	1日目
15,328円 ( 16,861円 )	1日目
20,962円 ( 23,058円 )	1日目
15,575円 ( 17,133円 )	1日目
20,962円 ( 23,058円 )	1日目
16,433円 ( 18,076円 )	1日目
16,157円 ( 17,773円 )	1日目
20,962円 ( 23,058円 )	1日目
20,962円 ( 23,058円 )	1日目
17,899円 ( 19,689円 )	1日目
16,157円 ( 17,773円 )	1日目
20,962円 ( 23,058円 )	1日目
15,575円 ( 17,133円 )	1日目
15,575円 ( 17,133円 )	1日目
15,575円 ( 17,133円 )	1日目
20,962円 ( 23,058円 )	1日目
19,248円 ( 21,173円 )	1日目
17,899円 ( 19,689円 )	1日目
20,962円 ( 23,058円 )	1日目
20,962円 ( 23,058円 )	1日目
20,227円 ( 22,250円 )	1日目
15,575円 ( 17,133円 )	1日目

詳細情報

基本情報

基本情報

ロック強度3000N
【特長】
・安全回路に2回路+モニタ用接点が2っで多彩なモニタリングパターンが実現可能。
・金クラッド接点標準採用で一般負荷、微小負荷どちらにも対応。トラップドキータイプにて、柵内での取り残されたよる危険を回避。
・背面リリースボタンタイプにて、柵内に閉じ込められても内部からロック解除し、脱出することができます。
・保護構造 IP67。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

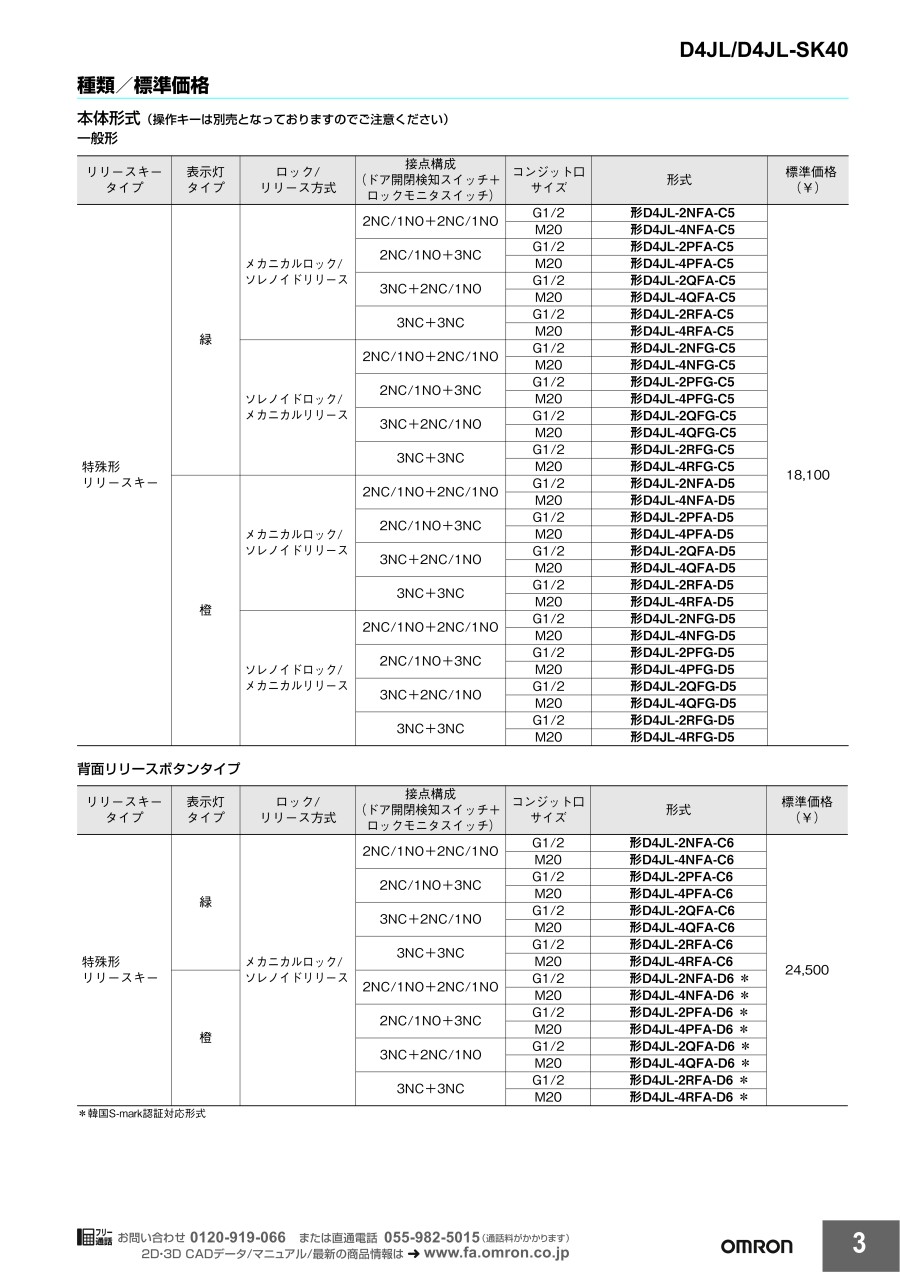

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
