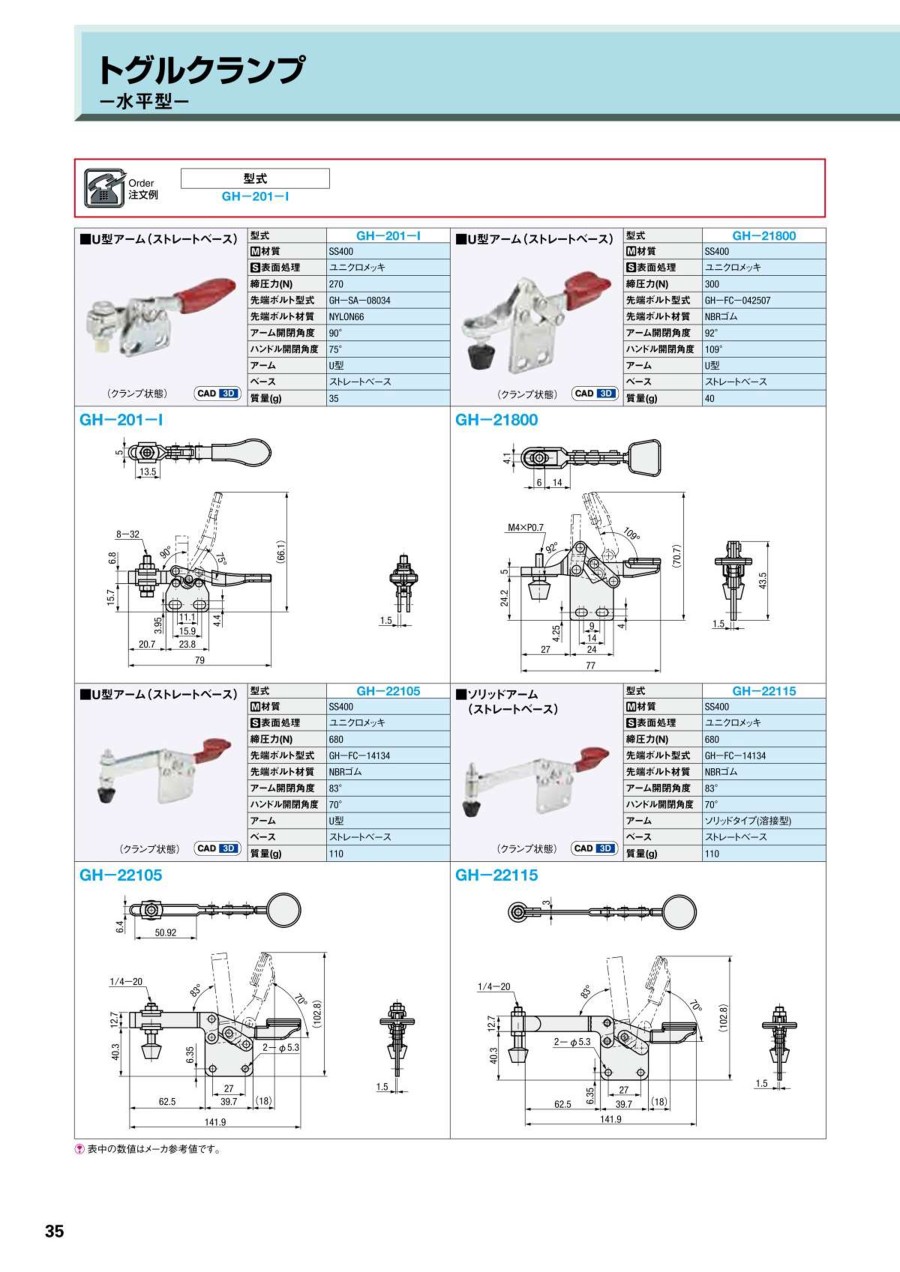

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="トグルクランプ －水平型－ U型アーム（ストレートベース） GH-21800 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221005333425/221005333425_001_20230801115855.gif" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><table class="m-table" summary="トグルクランプ －水平型－ U型アーム（ストレートベース） GH-21800 仕様"><colgroup><col width="37.3%" /><col width="62.7%" /></colgroup><tbody><tr><th style="text-align: center;">材質</th><td style="text-align: center;">SS400</td></tr><tr><th style="text-align: center;">表面処理</th><td style="text-align: center;">ユニクロメッキ</td></tr><tr><th style="text-align: center;">締圧力（N）</th><td style="text-align: center;">300</td></tr><tr><th style="text-align: center;">先端ボルト型式</th><td style="text-align: center;">GH-FC-042507</td></tr><tr><th style="text-align: center;">先端ボルト材質</th><td style="text-align: center;">NBRゴム</td></tr><tr><th style="text-align: center;">アーム開閉角度</th><td style="text-align: center;">92&deg;</td></tr><tr><th style="text-align: center;">ハンドル開閉角度</th><td style="text-align: center;">109&deg;</td></tr><tr><th style="text-align: center;">アーム</th><td style="text-align: center;">U型</td></tr><tr><th style="text-align: center;">ベース</th><td style="text-align: center;">ストレートベース</td></tr><tr><th style="text-align: center;">質量（g）</th><td style="text-align: center;">40</td></tr></tbody></table><p>※表中の数値はグッドハンドクランプ社参考値です。</p>
