オムロン

カメラケーブル【FZ】

カメラケーブル【FZ】
通常単価(税別)
33,161円～164,065円
税込単価
36,477円～180,472円
通常出荷日：1日目～39日目

オールインワンビジョンシステムに使用するパラレルI／O ケーブルとモニタケーブルです。

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が17型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

カメラケーブル

カメラケーブル【FZ】 カメラケーブル外形図

*1 各ケーブルは、2m/3m/5m/10mがあります。
*2 各カメラケーブルには極性があります。銘板の貼られている側をコントローラに接続してください。
*3 ケーブルは15mです。

パラレルケーブル

カメラケーブル【FZ】 パラレルケーブル外形図

カメラケーブル延長ユニット

カメラケーブル【FZ】 カメラケーブル延長ユニット外形図

製品仕様

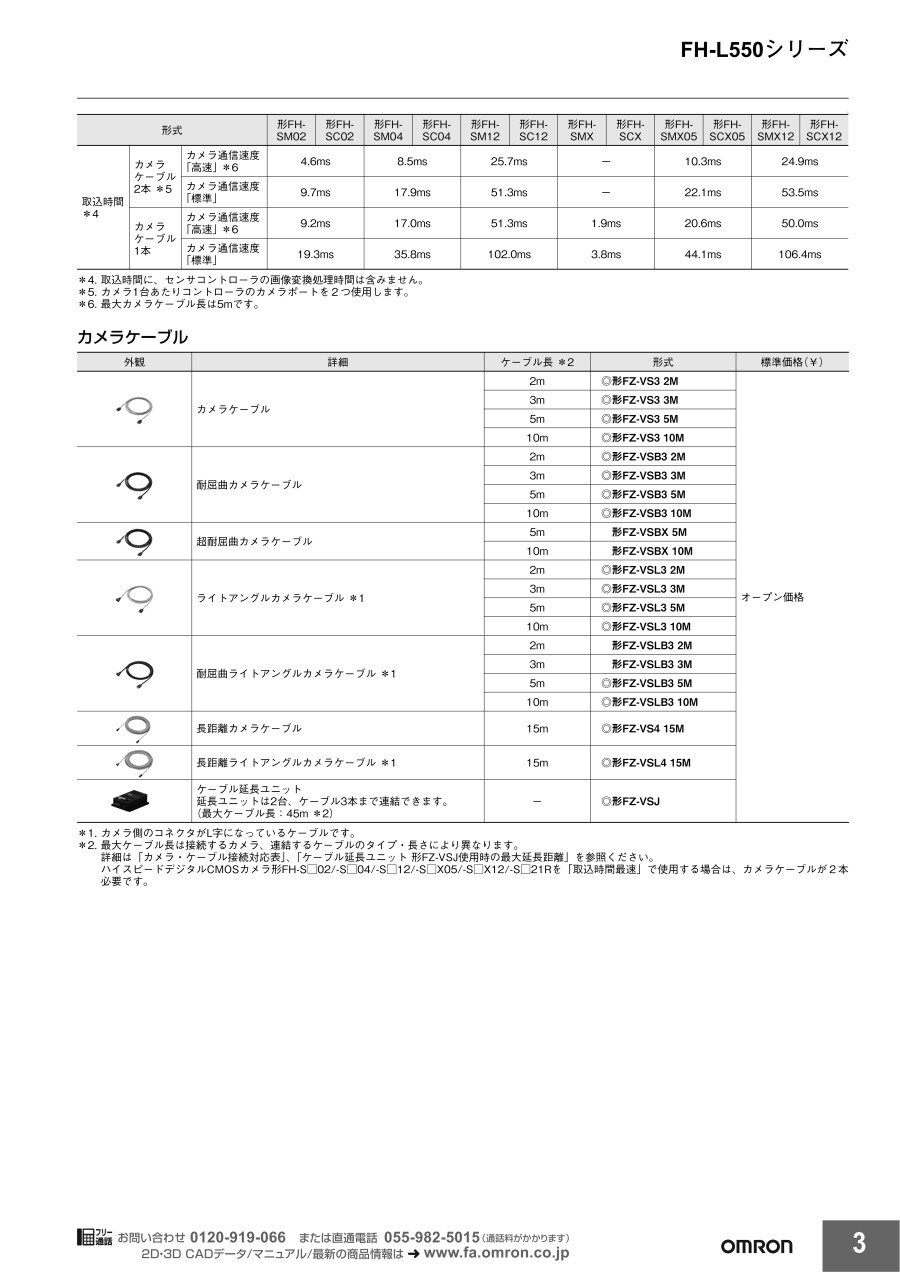

カメラケーブル

型番詳細ケーブル長*2
形FZ-VS3 2Mカメラケーブル2m
形FZ-VS3 3M3m
形FZ-VS3 5M5m
形FZ-VS3 10M10m
形FZ-VSB3 2M耐屈曲カメラケーブル2m
形FZ-VSB3 3M3m
形FZ-VSB3 5M5m
形FZ-VSB3 10M10m
形FZ-VSL3 2Mライトアングルカメラケーブル*12m
形FZ-VSL3 3M3m
形FZ-VSL3 5M5m
形FZ-VSL3 10M10m
形FZ-VSLB3 2M耐屈曲ライトアングルカメラケーブル*12m
形FZ-VSLB3 3M3m
形FZ-VSLB3 5M5m
形FZ-VSLB3 10M10m
形FZ-VS4 15M長距離カメラケーブル15m
形FZ-VSL4 15M長距離ライトアングルカメラケーブル*115m
形FZ-VSJケーブル延長ユニット
延長ユニットは2台、ケーブル3本まで連結できます。（最大ケーブル長:45m *2）		-

*1.カメラ側のコネクタがL字になっているケーブルです。
*2.最大ケーブル長は接続するカメラ、連結するケーブルのタイプ・長さにより異なります。詳細は「カメラ・ケーブル接続対応表」、
    「ケーブル延長ユニット形FZ-VSJ使用時の最大延長距離」を参照ください。

パラレルI/Oケーブル

型番詳細ケーブル長
形FZ-VP 2MパラレルI/Oケーブル2m
形FZ-VP 5M5m
形FZ-VPX 2Mコネクタ端子台変換ユニット用パラレルI/Oケーブル
接続可能な端子台ユニット例形XW2R-□50GD-T*		2m
形FZ-VPX 5M5m

*形式の□には、J=プラススクリュータイプ、E=マイナススクリュータイプ、P=プッシュインタイプが入ります。
  詳しくは、コネクタ端子台変換ユニット形XW2Rシリーズカタログ（CDLJ-033）をご覧ください。

定格/性能

カメラケーブル
長距離カメラケーブル
型番形FZ-VS3
(2m～10m)		形FZ-VSB3
(2m～10m)		形FZ-VSL3
(2m～10m)		形FZ-VSLB3
(2m～10m)
種類標準耐屈曲ライトアングル耐屈曲
ライトアングル
振動（耐久）10～150Hz 片振幅0.15mm 3方向 各8分 4回
周囲温度動作時・保存時:各0～+65℃（ただし、氷結・結露しないこと）
周囲湿度動作時・保存時:各40～70%RH（ただし、結露しないこと）
周囲雰囲気腐食性ガスのないこと
材質ケーブル外被、コネクタ:PVC
最小曲げ半径69mm69mm69mm69mm
質量約170g約180g約170g約180g
型番形FZ-VS4（15m）形FZ-VSL4（15m）
種類標準ライトアングル
振動（耐久）10～150Hz 片振幅0.15mm 3方向 各8分 4回
周囲温度動作時・保存時:各0～+65℃（ただし、氷結・結露しないこと）
周囲湿度動作時・保存時:各40～70%RH（ただし、結露しないこと）
周囲雰囲気腐食性ガスのないこと
材質ケーブル外被、コネクタ:PVC
最小曲げ半径78mm
質量約1400g

ケーブル延長ユニット
パラレルケーブル
型番形FZ-VSJ
電源電圧*1DC11.5～13.5V
消費電流*21.5A以下
周囲温度範囲動作時:0～+50℃ 保存時:-25～+65℃
（ただし氷結・結露しないこと）
周囲湿度範囲動作時・保存時:各35～85%RH（ただし結露しないこと）
質量約240g
付属品取扱説明書、取付ねじ4個
型番形FZ-VP形FZ-VPX
振動（耐久）10～150Hz 片振幅0.15mms 3方向 各8分 4回
周囲温度動作時:各0～+50℃、保存時:-20～+65℃
（ただし、氷結・結露しないこと）
周囲湿度動作時・保存時:各35～85%RH（ただし、結露しないこと）
周囲雰囲気腐食性ガスのないこと
材質ケーブル外被:耐熱PVC、コネクタ:ABS樹脂
最小曲げ半径75mm
質量約160g約180g
*1.インテリジェントコンパクトカメラ、照明コントローラを接続している場合は、
    ケーブル延長ユニットにDC12Vの電源供給が必要です。
*2.ケーブル延長ユニットに外部電源を接続した際の電源消費電流です。


型番リスト

表示件数
  • 1
    • 型番
    FZ-VS3 2M
    FZ-VS3 3M
    FZ-VS3 5M
    FZ-VS3 10M
    FZ-VS4 15M
    FZ-VSB3 2M
    FZ-VSB3 3M
    FZ-VSB3 5M
    FZ-VSB3 10M
    FZ-VSJ
    FZ-VSL3 2M
    FZ-VSL3 3M
    FZ-VSL3 5M
    FZ-VSL3 10M
    FZ-VSL4 15M
    FZ-VSLB3 5M
    FZ-VSLB3 10M

    種類

    タイプ

    ケーブル長

    (mm)

    振動(耐久)

    (Hz/mm)

    		RoHS2（10物質）?最小発注数量
    ケーブル
    カメラケーブル
    2000
    10～150/片振幅0.15
    非対応
    1個
    ケーブル
    カメラケーブル
    3000
    -
    非対応
    1個
    ケーブル
    カメラケーブル
    5000
    -
    非対応
    1個
    ケーブル
    カメラケーブル
    10000
    -
    非対応
    1個
    ケーブル
    長距離カメラケーブル
    15000
    10～150/片振幅0.15
    非対応
    1個
    ケーブル
    耐屈曲カメラケーブル
    2000
    10～150/片振幅0.15
    非対応
    1個
    ケーブル
    耐屈曲カメラケーブル
    3000
    -
    非対応
    1個
    ケーブル
    耐屈曲カメラケーブル
    5000
    -
    -
    1個
    ケーブル
    耐屈曲カメラケーブル
    10000
    -
    非対応
    1個
    アクセサリ
    ケーブル延長ユニット
    -
    -
    -
    1個
    ケーブル
    ライトアングルカメラケーブル
    2000
    10～150/片振幅0.15
    非対応
    1個
    ケーブル
    ライトアングルカメラケーブル
    3000
    -
    非対応
    1個
    ケーブル
    ライトアングルカメラケーブル
    5000
    -
    非対応
    1個
    ケーブル
    ライトアングルカメラケーブル
    10000
    -
    非対応
    1個
    ケーブル
    長距離ライトアングルカメラケーブル
    15000
    10～150/片振幅0.15
    非対応
    1個
    ケーブル
    耐屈曲ライトアングルカメラケーブル
    5000
    -
    非対応
    1個
    ケーブル
    耐屈曲ライトアングルカメラケーブル
    10000
    -
    非対応
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    33,161円
    ( 36,477円 )
    1日目
    39,073円
    ( 42,980円 )
    1日目
    47,289円
    ( 52,018円 )
    1日目
    57,515円
    ( 63,267円 )
    1日目
    164,065円
    ( 180,472円 )
    1日目
    44,946円
    ( 49,441円 )
    1日目
    42,347円
    ( 46,582円 )
    1日目
    54,776円
    ( 60,254円 )
    1日目
    70,471円
    ( 77,518円 )
    1日目
    113,182円
    ( 124,500円 )
    39日目
    44,244円
    ( 48,668円 )
    1日目
    43,611円
    ( 47,972円 )
    1日目
    56,180円
    ( 61,798円 )
    1日目
    75,841円
    ( 83,425円 )
    1日目
    122,621円
    ( 134,883円 )
    1日目
    84,972円
    ( 93,469円 )
    1日目
    107,447円
    ( 118,192円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    オールインワンビジョンシステムに使用するパラレルI／O ケーブルとモニタケーブルです。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
